233960

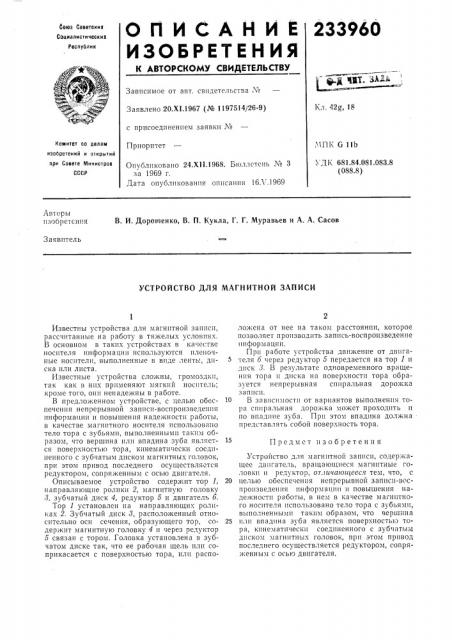

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советскик

Социалистическик

Реслуслик

Зависимое от авт. свидетельства ¹

Кл. 42g, 18

Заявлено 20.Х1.1967 (№ 1197514/26-9) с присоединением заявки №

Комитет оо селам изосретений и открытий,т.1ПК G 111i

3 ДК 681.84.081.083.8 (088.8) Приоритет орн Совете Министров

СССР

Опубликовано 24.Х11.1968. Бюллетень ¹ 3 за 1969 г.

Дата опубликования описания 16Л .1969

Авторы изоб)>етсния

В. И. Дорошенко, В. П. Кукла, Г. Г. Муравьев и А. А. Сасов

Заявитель

УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ

Предмет изобретения

Известны устройства для магнитной записи, рассчитанные на работу в тя>келых условиях.

В основном в таких устройствах в качестве носителя информации используются пленочные носители, выполненные в виде ленты, диска или листа.

Известные устройства сложны, громоздки, так как в них применяют мягкий носитель; кроме того, они ненадежны в работе.

В предложенном устройстве, с целью обеспечения непрерывной записи-воспроизведения информацтш и повышения надежности работы, в качестве магнитного носителя использовано тело тора с зубьями, выполненными таким образом, что вершина или впадина зуба является поверхностью тора, кинематически соединенного с зубчатым диском магнитных головок, при этом привод последнего осуществляется редуктором, сопряженным с осью двигателя.

Описываемое устройство содержит тор 1, направляющие ролики 2, магнитную головку

>, зубчатый диск 4, редуктор 5 и двигатель б.

Тор 1 установлен на направляющих роликах 2. Зубчатый диск >, расположенный относительно оси сеченйя, образующего тор, содержит магнитную головку 4 и через редуктор

5 связан с тором. Головка установлена в зубчатом диске так, что ее рабочая щель или соприкасается с поверхностью тора, или расположена от нее на таком расстоянии, которое позволяет производить запись-воспроизведение информации.

При работе устройства движение от двигателя б через редуктор 5 передается на тор 1 и диск 3. В результате одновременного вращения тора и диска íà поверхности тора образуется непрерывная спиральная дорожка записи.

10 В зависимости от вариантов выполнения тора спиральная дорожка может проходить и по впадине зуба. При этом впадина должна представлять собой поверхность тора, Устройство для магнитной записи, содержащее двигатель, вращающиеся магнитные головки и редуктор, отличатощеесч тем, что, с

20 целью обеспечения непрерывной записи-воспроизведения информации и повышения надежности работы, в нем в качестве мапштного носителя использовано тело тора с зубьями, выполненными таким образом, что вершина

25 или впадина зуба является поверхностью тора, кинематически соединенного с зубчатым диском магнитных головок, при этом привод последнего осуществляется редуктором, сопряженным с осью двигателя.

233960

Составитель В. Волков

Редактор А. И. Шиллер Техред A. А. Камышникова Корректор Н, В. Босняцкая

Заказ 657 14 Тираж 440 Подписное

Ц1-1ИИПИ Комитета Io делам изооретепий и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
