Чернила для струйной печати, комплект чернил, способ струйной печати, картридж с чернилами, печатающий блок и печатающее устройство для струйной печати

Чернила для струйной печати, комплект чернил, способ струйной печати, картридж с чернилами, печатающий блок и печатающее устройство для струйной печати

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к чернилам для струйной печати, которые обеспечивают изображение, превосходное по светостойкости и т.п., к комплекту чернил, способу струйной печати, картриджу с чернилами, печатающему блоку и печатающему устройству для струйной печати.

Предшествующий уровень техники

Способ струйной печати - это способ печати, предусматривающий нанесение капельки чернил на любой из носителей печатной информации, такой как обыкновенная бумага и глянцевые носители, для формирования изображения, и быстро нашедший широкое применение благодаря снижению издержек и увеличению обеспечиваемой им скорости печати. В связи с быстрым распространением цифровых фотоаппаратов и кинокамер, а также повышением качества печатного продукта, получаемого этим способом, для выдачи печатного продукта, сравнимого с фотографией, полученной с помощью галогенида серебра, потребовался струйный принтер.

Например, печатный продукт, полученный способом струйной печати, должен обладать свойствами высокой светостойкости, чтобы оказаться сравнимым с фотографией, полученной с помощью галогенида серебра. Обычный печатный продукт, полученный способом струйной печати, обладает свойствами низкой светостойкости по сравнению с фотографией, полученной с помощью галогенида серебра. Поэтому возникли следующие проблемы. Когда печатный продукт подвергается воздействию, например, света, влажности, тепла и окружающего газа, присутствующего в воздухе, в течение длительного периода времени, ухудшаются свойства окрашивающего материала, присутствующего в печатном продукте, что вызывает изменение цветовых тонов и обесцвечивание изображения. То есть, свойства стойкости оказываются неудовлетворительными. Решению таких проблем, как вышеописанные, посвящено множество исследований.

Например, предложено использовать окрашивающий материал, имеющий структуру антрапиридона, для улучшения свойств светостойкости (см., например, выложенные японские патентные заявки №№ 2002-332419 и 2003-192930). Использование этого окрашивающего материала может улучшить устойчивость чернил для струйной печати при хранении. Однако в настоящее время устойчивость при хранении печатного продукта, полученного посредством обычных чернил для струйной печати, являющихся типичным представителем таких чернил, оказалась несравнимой с устойчивостью при хранении фотографии, полученной с помощью галогенида серебра.

В последние годы носитель печатной информации, в котором в качестве впитывающего чернила материала используется такое неорганическое вещество, как глинозем или кремнезем, использовали в качестве носителя печатной информации струйной печати, чтобы получить изображение, сравнимое с фотографией, полученной с помощью галогенида серебра, или превосходящее ее. Вместе с тем, светостойкость печатного продукта, полученного путем печати на таком носителе печатной информации, как указано выше, нельзя назвать достаточной. Такой печатный продукт обесцвечивается за более короткий период времени, чем это происходит в случае фотографии, полученной с помощью галогенида серебра, когда печатный продукт хранится в окружающей среде и облучается светом.

Краткое изложение существа изобретения

Ввиду описанных проблем, авторы настоящего изобретения провели обширные исследования. Был использован окрашивающий материал, имеющий более высокую светостойкость, чем светостойкость обычного окрашивающего материала, и в чернила были внесены добавки для повышения светостойкости. Предполагается, что в случае использования окрашивающего материала, имеющего высокую светостойкость, и добавки, выполняющей функцию повышения светостойкости, срок службы печатного продукта станет сравнимым со сроком службы фотографии, полученной с помощью галогенида серебра.

Были исследованы добавки, обычно используемые для чернил, и было обнаружено следующее. Любая из добавок имеет неудовлетворительный эффект повышения светостойкости. Кроме того, сами добавки имеют особый цветовой тон. Поэтому цветовой тон печатного продукта, создаваемый посредством чернил, содержащих добавку, может изменяться.

Были проведены дополнительные исследования, чтобы найти базовую техническую концепцию настоящего изобретения. Были найдены условия, при которых печатный продукт будет обладать высокой светостойкостью (первая задача), воспользовавшись при этом окрашивающим материалом и добавкой, согласующейся со свойствами окрашивающего материала в сочетании с ним. Были также обнаружены условия, в которых оказывается возможным достижение, по меньшей мере, одной из таких целей, как придание надлежащей устойчивости чернилам во время хранения при низкой температуре (вторая задача), придание свойства надлежащего начального выбрасывания сразу же после печати (третья задача), придание надлежащего качества изображения (четвертая задача) и придание надлежащей способности к продолжению печати (пятая задача), на основе корреляции между рН чернил и количеством вводимой добавки.

Поэтому технической задачей настоящего изобретения является разработка чернил для струйной печати, которые обеспечивают высокое качество печати, сравнимое с фотографией, полученной с помощью галогенида серебра, и позволяют получить печатный продукт, обладающий высокой светостойкостью.

Другой задачей настоящего изобретения является разработка чернил для струйной печати, способных обеспечить баланс между высокой светостойкостью печатного продукта и стойкостью чернил во время хранения при низкой температуре.

Третьей задачей настоящего изобретения является разработка чернил для струйной печати, способных обеспечить баланс между высокой светостойкостью печатного продукта и свойством начального выбрасывания сразу же после печати.

Четвертой задачей настоящего изобретения является разработка чернил для струйной печати, способных обеспечить баланс между высокой светостойкостью печатного продукта и высоким качеством изображения.

Пятой задачей настоящего изобретения является разработка чернил для струйной печати, способных обеспечить баланс между высокой светостойкостью печатного продукта и высокой способностью к продолжению печати.

Задачей настоящего изобретения является также разработка комплекта чернил, способа струйной печати, картриджа с чернилами, печатающего блока и печатающего устройства для струйной печати, в каждом из которых предусматривается использование упомянутых чернил для струйной печати.

Вышеуказанные задачи решены с помощью настоящего изобретения, описываемого ниже. То есть, в соответствии с первым аспектом, соответствующим первой задаче, предложены чернила для струйной печати, содержащие, по меньшей мере, окрашивающий материал, содержащий соединение, представленное общей формулой (I), или его соль, и соединение, представленное общей формулой (II).

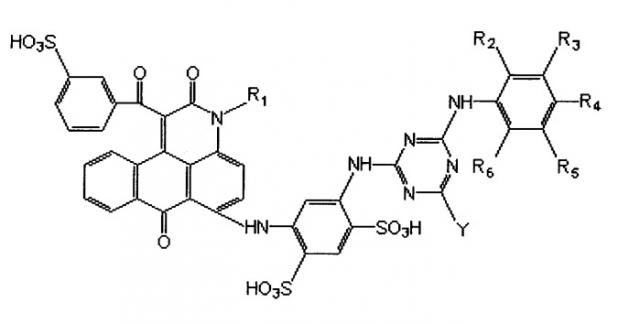

Общая формула I

где: R₁ представляет атом водорода, алкильную группу, гидроксизамещенный низший алкил, циглогексильную группу, моноалкиламиноалкильную или диалкиламиноалкильную группу либо цианозамещенный низший алкил, Y представляет атом хлора, гидроксильную группу, аминогруппу либо моноалкиламино- или диалкиламиногруппу, которая может иметь заместитель, выбранный из группы, состоящей из сульфоновой группы, карбоксильной группы и гидроксильной группы на алкильной группе, а каждый из радикалов R₂, R₃, R₄, R₅ и R₆ независимо представляет атом водорода, алкильную группу, имеющую 1-8 атомов углерода, или карбоксильную группу, при условии, что R₂, R₃, R_4, R₅ и R₆ не представляют одновременно атомы водорода).

Общая формула II

где: каждый из радикалов R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ независимо представляет атом водорода, алкильную группу, имеющую 1-8 атомов углерода, либо или карбоксильную группу или ее соль, при условии, что, R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ не могут представлять одновременно атомы водорода, и, по меньшей мере, один из радикалов R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ представляет карбоксильную группу или ее соль, а Х представляет атом хлора, гидроксильную группу, аминогруппу либо моноалкиламино- или диалкиламиногруппу, которая может иметь заместитель, выбранный из группы, состоящей из сульфоновой группы, карбоксильной группы и гидроксильной группы на алкильной группе).

В соответствии со вторым аспектом настоящего изобретения, предложены чернила для струйной печати, имеющие вышеописанный состав, характеризующиеся тем, что эти чернила для струйной печати имеют 4,0 ≤ рН ≤ 11,0 при 25°С, и при этом рН и содержание (мас.%) соединения, представленного общей формулой (II), по отношению к суммарной массе чернил для струйной печати удовлетворяют любому из следующих соотношений (а)-(k):

(а) когда 10,5 ≤ рН ≤ 11,0, содержание составляет 2,10 мас.% или менее;

(b) когда 10,0 ≤ рН < 10,5, содержание составляет 1,50 мас.% или менее;

(c) когда 9,0 ≤ рН < 10,0, содержание составляет 1,00 мас.% или менее;

(d) когда 8,0 ≤ рН < 9,0, содержание составляет 0,62 мас.% или менее;

(e) когда 7,2 ≤ рН < 8,0, содержание составляет 0,38 мас.% или менее;

(f) когда 7,0 ≤ рН < 7,2, содержание составляет 0,23 мас.% или менее;

(g) когда 6,5 ≤ рН < 7,0, содержание составляет 0,18 мас.% или менее;

(h) когда 6,0 ≤ рН < 6,5, содержание составляет 0,14 мас.% или менее;

(i) когда 5,2 ≤ рН < 6,0, содержание составляет 0,09 мас.% или менее;

(j) когда 5,0 ≤ рН < 5,2, содержание составляет 0,06 мас.% или менее; и

(k) когда 4,0 ≤ рН < 5,0, содержание составляет 0,04 мас.% или менее.

В соответствии с третьим аспектом настоящего изобретения предложены чернила для струйной печати, имеющие вышеописанный состав, характеризующиеся тем, что рН чернил для струйной печати при 25°С и содержание (мас.%) соединения, представленного общей формулой (II), по отношению к суммарной массе чернил для струйной печати удовлетворяют следующему уравнению (1):(Содержание (мас.%) соединения, представленного общей формулой (II)) ≤ 0,00015 × (рН чернил)^4,05, где: рН 4,0 ≤ рН ≤ 11,0, а содержание соединения, представленного общей формулой (II), составляет 2,00 мас.% или менее.

В соответствии с четвертым аспектом настоящего изобретения предложены чернила для струйной печати, имеющие вышеописанный состав, характеризующиеся тем, что рН чернил для струйной печати при 25°С и содержание соединения, представленного общей формулой (II), удовлетворяют уравнению (1) отношения, а содержание соединения, представленного общей формулой (II), составляет 0,42 мас.% или менее.

В соответствии с пятым аспектом настоящего изобретения предложены чернила для струйной печати, имеющие вышеописанный состав, характеризующиеся тем, что чернила для струйной печати имеют рН в диапазоне 6,0 ≤ рН ≤ 9,5 при 25°С, и при этом рН и содержание (мас.%) соединения, представленного общей формулой (II), по отношению к суммарной массе чернил для струйной печати удовлетворяют любому из следующих соотношений (l)-(р):

(l) когда 9,0 ≤ рН ≤ 9,5, содержание составляет 0,23 мас.% или менее;

(m) когда 8,3 ≤ рН < 9,0, содержание составляет 0,18 мас.% или менее;

(n) когда 7,0 ≤ рН < 8,3, содержание составляет 0,11 мас.% или менее;

(o) когда 6,5 ≤ рН < 7,0, содержание составляет 0,09 мас.% или менее; и

(p) когда 6,0 ≤ рН < 6,5, содержание составляет 0,04 мас.% или менее.

В соответствии с еще одним аспектом настоящего изобретения предложен комплект чернил, состоящий из множества чернил, при этом комплект чернил включает в себя чернила для струйной печати, имеющие вышеупомянутый состав, в качестве ярко-красных чернил.

В соответствии с еще одним аспектом настоящего изобретения предложен способ струйной печати, предусматривающий выбрасывание чернил посредством способа создания струи чернил, при этом упомянутые чернила являются чернилами для струйной печати, имеющими вышеупомянутый состав.

В соответствии с еще одним аспектом настоящего изобретения предложен картридж с чернилами, содержащий часть для хранения чернил, при этом чернила являются чернилами для струйной печати, имеющими вышеупомянутый состав.

В соответствии с еще одним аспектом настоящего изобретения предложен печатающий блок, содержащий часть для хранения чернил и печатающую головку для выбрасывания чернил, при этом чернила являются чернилами для струйной печати, имеющими вышеупомянутый состав.

В соответствии с еще одним аспектом настоящего изобретения предложено печатающее устройство для струйной печати, содержащее часть для хранения чернил и печатающую головку для выбрасывания чернил, при этом чернила являются чернилами для струйной печати, имеющими вышеупомянутый состав.

В соответствии с еще одним аспектом настоящего изобретения предложены чернила, содержащие окрашивающий материал, имеющий основную цветопроявляющую структурную часть и вспомогательную структурную часть, связанную с основной цветопроявляющей структурной частью, и соединение, содержащее основной молекулярный каркас, по структуре аналогичный вспомогательной структурной части окрашивающего материала, и карбоксильную группу, и не имеющее области поглощения в видимой области спектра.

В соответствии с первым аспектом предложены чернила для струйной печати, которые обеспечивают качество изображения, сравнимое с фотографией, полученной с помощью галогенида серебра, и позволяют получить печатный продукт, обладающий высокой светостойкостью.

В соответствии со вторым аспектом предложены чернила для струйной печати, способные обеспечить баланс между высокой светостойкостью печатного продукта и стойкостью чернил во время хранения при низкой температуре.

В соответствии с третьим аспектом предложены чернила для струйной печати, способные обеспечить баланс между высокой светостойкостью печатного продукта и свойством начального выбрасывания сразу же после печати.

В соответствии с четвертым аспектом предложены чернила для струйной печати, способные обеспечить баланс между высокой светостойкостью печатного продукта и высоким качеством изображения.

В соответствии с пятым аспектом предложены чернила для струйной печати, способные обеспечить баланс между высокой светостойкостью печатного продукта и высокой способностью к продолжению печати.

В соответствии с другими аспектами настоящего изобретения предложены комплект чернил, способ струйной печати, картридж с чернилами, печатающий блок и устройство для струйной печати, в каждом из которых предусматривается использование упомянутых чернил для струйной печати.

Краткое описание чертежей

В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопровождающие чертежи, на которых:

фиг.1 изображает диаграмму содержания в мас.% возможного состава соединения В, где по оси абсцисс отложено рН чернил при 25°С, показан диапазон, в котором соединение, представленное общей формулой (II), не выпадает в осадок даже тогда, когда чернила хранятся в течение длительного периода времени и обеспечивают работоспособность, подходящую для чернил для струйной печати, согласно изобретению;

фиг.2 - диаграмму возможного состава соединения предпочтительного диапазона для получения превосходной стойкости чернил во время хранения при низкой температуре, согласно изобретению;

фиг.3 - диаграмму состава соединения предпочтительного диапазона для получения превосходного свойства начального выбрасывания сразу же после печати, согласно изобретению;

фиг.4 - диаграмму состава соединения предпочтительного диапазона для получения превосходного качества изображения, согласно изобретению;

фиг.5 - диаграмму состава соединения предпочтительного диапазона для получения превосходной способности к продолжению печати, согласно изобретению;

фиг.6 - диаграмму состава соединения предпочтительного диапазона для получения превосходной стойкости чернил во время хранения при низкой температуре и результаты оценки стойкости чернил во время хранения при низкой температуре, согласно изобретению;

фиг.7 - диаграмму состава соединения предпочтительного диапазона для получения превосходного свойства начального выбрасывания сразу же после печати и результаты оценки начального выбрасывания сразу же после печати, согласно изобретению;

фиг.8 - диаграмму состава соединения предпочтительного диапазона для получения превосходного качества изображения и результаты оценки качества изображения, согласно изобретению;

фиг.9 - диаграмму состава соединения предпочтительного диапазона для получения превосходной способности к продолжению печати и иллюстрирующее результаты оценки способности к продолжению печати, согласно изобретению;

фиг.10 - общий вид печатающего устройства, согласно изобретению;

фиг.11 - общий вид механической части печатающего устройства, согласно изобретению;

фиг.12 - печатающее устройство в разрезе, согласно изобретению;

фиг.13 - общий вид емкости с чернилами, установленной на картридже головки, согласно изобретению;

фиг.14 - общий вид картриджа головки с пространственным разделением деталей, согласно изобретению;

фиг.15 - вид спереди подложки с печатными элементами на картридже головки, согласно изобретению.

Описание предпочтительных вариантов осуществления изобретения

Настоящее изобретение относится к чернилам и способу печати посредством этих чернил. В частности, предпочтительным является использование предмета настоящего изобретения в качестве чернил для струйной печати, потому что именно в этом приложении изобретение оказывается наиболее эффективным. Ниже будет описан вариант воплощения, когда чернила согласно настоящему изобретению используются в качестве чернил для струйной печати.

В настоящем изобретении, когда соединение является солью, происходит диссоциация этой соли с образованием ионов, это состояние для удобства характеризуется как «содержит соль».

Чернила

В результате обширных исследований было обнаружено, что печатный продукт, полученный посредством чернил, содержащих соединение, представленное общей формулой (I), или его соль, и соединение, представленное общей формулой (II), имеет более высокую светостойкость, чем печатный продукт, полученный посредством чернил, которые не содержат никакого соединения, представленного общей формулой (II).

Причина, по которой совместное использование соединения, представленного общей формулой (I), или его соли, и соединения, представленного общей формулой (II), повышает светостойкость, считается следующей. После того, как капля чернил попала на носитель печатной информации, содержание воды в чернилах уменьшается, или рН чернил становится кислотным, так что соединение, представленное общей формулой (II) и имеющим карбоксильную группу в своей молекуле, выпадает в осадок в окрестности поверхности носителя печатной информации. Кроме того, соединение, представленное общей формулой (II), подавляет, например, разложение соединения, представленного общей формулой (I), или его соли. Иными словами, соединение, представленное общей формулой (II), служит для защиты соединения, представленного общей формулой (I), или его соли, тем самым повышая светостойкость печатного продукта.

Кроме этого, предполагается, что соединение, представленное общей формулой (II), почти не оказывает влияние на цветовой тон печатного продукта, потому что это соединение почти не демонстрирует поглощение в видимой области спектра. Молекулярная структура соединения, представленного общей формулой (II), частично подобна молекулярной структуре соединения, представленного общей формулой (I), или его соли. Поэтому полагают, что даже когда соединение, представленное общей формулой (I), или его соль, и соединение, представленное общей формулой (II), сосуществуют друг с другом, чернила, обладающие надлежащей стойкостью при хранении и надлежащим некоторым свойством при использовании в качестве чернил для струйной печати, получаются до того, когда сродство между обоими компонентами в чернилах окажется высоким.

Краситель

Соединение, представленное общей формулой (I), или его соль

Чернила для струйной печати (иногда именуемые далее просто «чернилами») в соответствии с настоящим изобретением содержат в качестве окрашивающего материала соединение, представленное следующей общей формулой (I), или его соль в качестве существенного компонента.

Общая формула I

где: R₁ представляет атом водорода, алкильную группу, гидроксизамещенный низший алкил, циглогексильную группу, моноалкиламиноалкильную или диалкиламиноалкильную группу либо цианозамещеный низший алкил, Y представляет атом хлора, гидроксильную группу, аминогруппу либо моноалкиламино- или диалкиламиногруппу, которая может иметь заместитель, выбранный из группы, состоящей из сульфоновой группы, карбоксильной группы и гидроксильной группы на алкильной группе, а каждый из радикалов R₂, R₃, R₄, R₅ и R₆ независимо представляет атом водорода, алкильную группу, имеющую 1-8 атомов углерода, или карбоксильную группу, при условии, что R₂, R₃, R_4, R₅ и R₆ не представляют одновременно атомы водорода.

В настоящем изобретении использование чернил, содержащих соединение, представленное общей формулой (I), или его соль, обеспечивает, например, светостойкость, превосходящую светостойкость печатному продукту, полученному посредством чернил, содержащих обычный окрашивающий материал.

Возможные соединения 1-7, приводимые ниже, являются предпочтительными примерами соединения, представленного общей формулой (I), или его соли. Конечно, настоящее изобретение не ограничивается нижеследующими соединениями. Все солюбилизирующие группы в нижеследующих возможных соединениях представлены в формах Н, но могут образовывать соли.

Возможные соединения 1-7

В частности, предпочтительным является использование возможного соединения А, приводимого ниже, которое является натриевой солью возможного соединения 6 из вышеуказанных возможных соединений.

Возможное соединение А

Содержание (мас.%) соединения, представленного общей формулой (I), предпочтительно находится в диапазоне 0,1 мас.% ≤ содержание рН ≤ 10,0 мас.% по отношению к суммарной массе чернил. Содержание менее 0,1 мас.% может не обеспечить удовлетворительную плотность изображения. Содержание свыше 10,0 мас.% может не обеспечить надлежащее свойство при использовании в качестве чернил для струйной печати (например, может оказаться недостижимым свойство восстановления сопловой части печатающей головки после прилипания для последующего выбрасывания чернил). В предпочтительном варианте, 3,0 мас.% ≤ содержание ≤ 10 мас.%, чтобы достичь высокой плотности изображения, и в предпочтительном варианте 4,5 мас.% ≤ содержание ≤ 10 мас.%, чтобы достичь более высокой плотности изображения.

Когда чернила в соответствии с настоящим изобретением используют в качестве ярких чернил, имеющих высокую концентрацию окрашивающего материала, содержание соединения, представленного общей формулой (I), или его соли может быть таким же, как описанное выше. Когда чернила в соответствии с настоящим изобретением используют в качестве бледных чернил, имеющих низкую концентрацию окрашивающего материала, содержание соединения, представленного общей формулой (I), или его соли предпочтительно находится в диапазоне 0,1 мас.% ≤ содержание ≤ 3,0 мас.% по отношению к суммарной массе чернил. Кроме того, содержание в более предпочтительном варианте находится в диапазоне 0,1 мас.% ≤ содержание ≤ 2,5 мас.%, чтобы можно было приготовить чернила, дающие превосходную зернистость печатного продукта.

Соединение, представленное общей формулой (I), или его соль можно использовать отдельно или в сочетании. В настоящем изобретении соединение, представленное общей формулой (I), или его соль можно использовать отдельно в качестве окрашивающего материала, или можно использовать в сочетании с любым другим окрашивающим материалом для коррекции цветового тона и т.п. Когда соединение, представленное общей формулой (I), или его соль используется в сочетании с любым другим окрашивающим материалом, отношение между содержанием соединения, представленного общей формулой (I), или его соли и содержание другого окрашивающего материала предпочтительно находится в диапазоне от 0,1:10,0 до 10,0:1,0.

Другие красители

Помимо вышеупомянутого соединения, в настоящем изобретении можно использовать в качестве окрашивающего материала для тонирования любой окрашивающий материал, за исключением тех, которые описаны выше.

Чернила, имеющие отличие цветового тона от цветового тона чернил согласно настоящему изобретению, такие как черные чернила, голубые чернила, ярко-красные чернила или желтые чернила, можно использовать в сочетании для формирования полноцветного изображения и т.п. Так называемые бледные чернила, имеющие такой же цветовой тон, как цветовой тон вышеописанных чернил, и имеющие низкую концентрацию окрашивающего материала, можно использовать в сочетании. Окрашивающий материал для чернил, имеющий отличающийся цветовой тон или предназначенный для бледных чернил, может быть обычным известным окрашивающим материалом, или новым синтезированным окрашивающим материалом.

Когда окрашивающий материал для тонирования вводят в чернила вместе с соединением, представленным общей формулой (I), или его солью, суммарное содержание (мас.%) соединения, представленного общей формулой (I), или его соли и окрашивающего материала для тонирования предпочтительно находится в диапазоне 0,1 мас.% ≤ содержание ≤ 10,0 мас.% по отношению к суммарной массе чернил. Причина, по которой такой диапазон оказывается предпочтительным, является следующей. Так происходит потому, что в случае, когда соединение, представленное общей формулой (I), или его соль используют отдельно, суммарное содержание менее 0,1 мас.% может не обеспечить достаточную плотность изображения, а суммарное содержание более 10,0 мас.% может не обеспечить надлежащее свойство при использовании в качестве чернил для струйной печати (например, может оказаться недостижимым необходимое для последующего выброса чернил свойство восстановления сопловой части печатающей головки после прилипания). Суммарное содержание окрашивающих материалов в концентрированных чернилах и бледных чернилах, каждые из которых содержат окрашивающий материал для тонирования, является таким же, как суммарное содержание окрашивающих материалов в случае, когда тонирование не проводится.

Далее будут приведены конкретные примеры окрашивающего материала для тонирования и окрашивающего материала, используемого для любых других чернил, используемых в сочетании с чернилами согласно настоящему изобретению. Конечно, настоящее изобретение не ограничивается этими примерами.

Окрашивающий материал желтого цвета

Прямые красители из справочника по красителям (C.I.) (прямые C.I.-красители) желтого цвета (Direct Yellow) под номерами 8, 11, 12, 27, 28, 33, 39, 44, 50, 58, 85, 86, 87, 88, 89, 98, 100, 132, 173, и т.п.;

кислотные C.I.-красители желтого цвета (Acid Yellow) под номерами 1, 3, 7, 11, 17, 23, 25, 29, 36, 38, 40, 42, 44, 76, 98, 99, и т.п.;

C.I.-пигменты желтого цвета (Pigment Yellow) под номерами 1, 2, 3, 12, 13, 14, 15, 16, 17, 73, 74, 75, 83, 93, 95, 97, 98, 114, 128, 138, 180, и т.п.;

Окрашивающий материал красного цвета

Прямые C.I.-красители красного цвета (Direct Red) под номерами 2, 4, 9, 11, 20, 23, 24, 31, 39, 46, 62, 75, 79, 80, 83, 89, 95, 197, 201, 218, 220, 224, 225, 226, 227, 228, 229, 230, и т.п.;

кислотные C.I.-красители красного цвета (Acid Red) под номерами 6, 8, 9, 13, 14, 18, 26, 27, 32, 35, 42, 51, 52, 80, 83, 87, 89, 92, 106, 114, 115, 133, 134, 145, 158, 198, 249, 265, 289, и т.п.;

пищевые C.I.-красители красного цвета (Food Red) под номерами 87, 92, 94, и т.п.

прямой C.I.-краситель фиолетового цвета (Direct Violet) под номером 107, и т.п.;

C.I.-пигменты красного цвета (Pigment Red) под номерами 2, 5, 7, 12, 48:2, 48:4, 57:1, 112, 122, 123, 168, 184, 202, и т.п.

Окрашивающий материал голубого цвета

Прямые C.I.-красители синего цвета (Direct Blue) под номерами 1, 15, 22, 25, 41, 76, 77, 80, 86, 90, 98, 106, 108, 120, 158, 163, 199, 226, 307, и т.п.;

кислотные C.I.-красители синего цвета (Acid Blue) под номерами 1, 7, 9, 15, 22, 23, 25, 29, 40, 43, 59, 62, 74, 78, 80, 90, 100, 102, 104, 112, 117, 127, 138, 158, 161, 203, 204, 221, 244, и т.п.;

C.I.-пигменты синего цвета (Pigment Blue) под номерами 1, 2, 3, 15, 15:2, 15:3, 15:4, 16, 22, 60, и т.п.

Окрашивающий материал оранжевого цвета

Кислотные C.I.-красители оранжевого цвета (Acid Orange) под номерами 7, 8, 10, 12, 24, 33, 56, 67, 74, 88, 94, 116, 142, и т.п.;

кислотные C.I.-красители красного цвета (Acid Red) под номерами 111, 114, 266, 374, и т.п.;

прямые C.I.-красители оранжевого цвета (Direct Orange) под номерами 26, 29, 34, 49, 57, 102, 118, и т.п.;

пищевой C.I.-краситель оранжевого цвета (Food Orange) под номером 3, и т.п.

реактивные C.I.-красители оранжевого цвета (Reactive Orange) под номерами 1, 4, 5, 7, 12, 13, 14, 15, 16, 20, 29, 30, 84, 107, и т.п.

дисперсные C.I.-красители оранжевого цвета (Disperse Orange) под номерами 1, 3, 11, 13, 20, 25, 29, 30, 31, 32, 47, 55, 56, и т.п.;

C.I.-пигмент оранжевого цвета (Pigment Orange) под номером 43, и т.п.

C.I.-пигменты красного цвета (Pigment Red) под номерами 122, 170, 177, 209, 224, и т.п.

Окрашивающий материал зеленого цвета

Кислотные C.I.-красители зеленого цвета (Acid Green) под номерами 1, 3, 5, 6, 9, 12, 15, 16, 19, 21, 25, 28, 81, 84, и т.п.;

прямые C.I.-красители зеленого цвета (Direct Green) под номерами 26, 59, 67, и т.п.;

пищевой C.I.-краситель зеленого цвета (Food Green) под номером 3, и т.п.

реактивные C.I.-красители зеленого цвета (Reactive Green) под номерами 5, 6, 12, 19, 21, и т.п.

дисперсные C.I.-красители зеленого цвета (Disperse Green) под номерами 6, 9, и т.п.;

C.I.-пигменты зеленого цвета (Pigment Green) под номерами 7, 36, и т.п.

Окрашивающий материал синего цвета

Кислотные C.I.-красители синего цвета (Acid Blue) под номерами 62, 80, 83, 90, 104, 112, 113, 142, 203, 204, 221, 244, и т.п.;

реактивный C.I.-краситель синего цвета (Reactive Blue) под номером 49 и т.п.;

кислотные C.I.-красители фиолетового цвета (Acid Violet) под номерами 17, 19, 48, 49, 54, 129, и т.п.;

прямые C.I.-красители фиолетового цвета (Direct Violet) под номерами 9, 35, 47, 51, 66, 93, 95, 99, и т.п.;

реактивные C.I.-красители фиолетового цвета (Reactive Violet) под номерами 1, 2, 4, 5, 6, 8, 9, 22, 34, 36, и т.п.;

дисперсные C.I.-красители фиолетового цвета (Disperse Violet) под номерами 1, 4, 8, 23, 26, 28, 31, 33, 35, 38, 48, 56, и т.п.;

C.I.-пигмент синего цвета (Pigment Blue) под номером 5:6, и т.п.

C.I.-пигменты фиолетового цвета (Pigment Violet) под номерами 19, 23, 37, и т.п.

Окрашивающий материал черного цвета

Прямые C.I.-красители черного цвета (Direct Black) под номерами 17, 19, 22, 31, 32, 51, 62, 71, 74, 112, 113, 154, 168, 195, и т.п.;

кислотные C.I.-красители черного цвета (Acid Black) под номерами 2, 48, 51, 52, 110, 115, 156, и т.п.;

пищевые C.I.-красители черного цвета (Food Black) под номерами 1, 2, и т.п.;

углеродная сажа и т.п.

Соединение, представленное общей формулой (II)

Чернила для струйной печати в соответствии с настоящим изобретением содержат соединение, представленное нижеследующей общей формулой (II), в качестве существенного компонента

Общая формула II

где: каждый из радикалов R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ независимо представляет атом водорода, алкильную группу, имеющую 1-8 атомов углерода, либо или карбоксильную группу или ее соль, при условии, что, R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ не могут представлять одновременно атомы водорода, и, по меньшей мере, один из радикалов R₇, R₈, R₉, R₁₀, R₁₁, R₁₂, R₁₃, R₁₄, R₁₅ и R₁₆ представляет карбоксильную группу или ее соль, а Х представляет атом хлора, гидроксильную группу, аминогруппу либо моноалкиламино- или диалкиламиногруппу, которая может иметь заместитель, выбранный из группы, состоящей из сульфоновой группы, карбоксильной группы и гидроксильной группы на алкильной группе).

В настоящем изобретении, соединение, представленное общей формулой (II), предпочтительно присутствует в окрестности поверхности носителя печатной информации, потому что с помощью вышеописанного механизма можно получить превосходную светостойкость и т.п. Поэтому соединение, представленное общей формулой (II), предпочтительно структурировано таким образом, что каждая из фенильных групп на обоих концах молекулярной структуры замещены одной карбоксильной группой, то есть в сумме получаются две карбоксильные группы.

Помимо этого, соединение, представленное общей формулой (II), предпочтительно используется в форме соли щелочного металла. В контексте обеспечения баланса между стабильностью чернил при выбрасывании и растворимостью соединения в чернилах, этим щелочным металлом предпочтительно является натрий. Предпочтительный пример соединения, представленного общей формулой (II), включает в себя возможное соединение В, указанное ниже.

Возможное соединение В

Содержание (мас.%) соединения, представленного общей формулой (II), предпочтительно составляет 0,02 мас.% или более по отношению к суммарной массе чернил. Причина заключается в том, что содержание менее 0,02 мас.% может иметь неудовлетворительный эффект повышения светостойкости.

Кроме того, для усиления влияния настоящего изобретения на светостойкость и т.п., предпочтительно, чтобы содержание (мас.%) соединения, представленного общей формулой (I), или его соли и содержание (мас.%) соединения, представленного общей формулой (II), в чернилах согласно настоящему изобретению удовлетворяли следующему уравнению (2) отношения:

0,5 ≤ ((Содержание (мас.%) соединения, представленного общей формулой (I), или его соли)/(Содержание (мас.%) соединения, представленного общей формулой (II))) ≤ 1,000.

Способ тестирования соединения, представленного общей формулой (I), или его соли и соединения, представленного общей формулой (II)

Соединение, представленное общей формулой (I), или его соль и соединение, представленное общей формулой (II), используемые в настоящем изобретении, можно протестировать следующими способами (1)-(3), каждый из которых предусматривает использование жидкостной хроматографии высокого разрешения (ЖХВР (HPLC)):

(1) Определение длительности пика;

(2) определение длины волны максимального поглощения на пике согласно (1);

(3) определение отношения масса/заряд, M/Z (полож., отриц.), на пике согласно (1).

Условия анализа для жидкостной хроматографии высокого разрешения приведены ниже.

Раствор чернил, разбавленный в 1000 раз чистой водой, анализируют посредством жидкостной хроматографии высокого разрешения в нижеследующих условиях для измерения длительности пика и длины волны максимального поглощения на пике.

Колонка: симметричная, модели С18, 2,1 мм × 150 мм.

Температура колонки: 40°С.

Расход: 0,2 мл/мин.

Фотодиодная матрица (ФДА): 210 нм на 700 нм.

Состояние мобильной фазы и градиента: таблица 1.

Таблица 1
	0-5 мин	5-40 мин	40-45 мин
А Вода	85%	85%→0%	0%
В Метанол	10%	10%→95%	95%
С Водный раствор ацетата натрия концентрации 0,2 моль/л	5%	5%	5%

Кроме того, ниже приведены условия анализа спектра масс.

Спектр масс на результирующем пике измеряют в нижеследующих условиях, а для каждого положительного и отрицательного значения изменяют наиболее резко выраженное отношение M/Z.

Способ ионизации

Ионизация методом электрораспыления (ИМЭР)

Капиллярное напряжение	3,5 кВ
Десольватирующий газ	300°С
Температура источника ионов	120°С

Детектор

для положительных значений: 40 В, 200-1500 атомных единиц массы (а.е.м.)/0,9 сек

для отрицательных значений: 40 В, 200-1500 а.е.м./0,9 сек

В таблице 2 указаны значения длительности, длины волны максимального поглощения, M/Z (полож.) и M/Z (отриц.), например, для каждого из вышеописанн
