Реферат

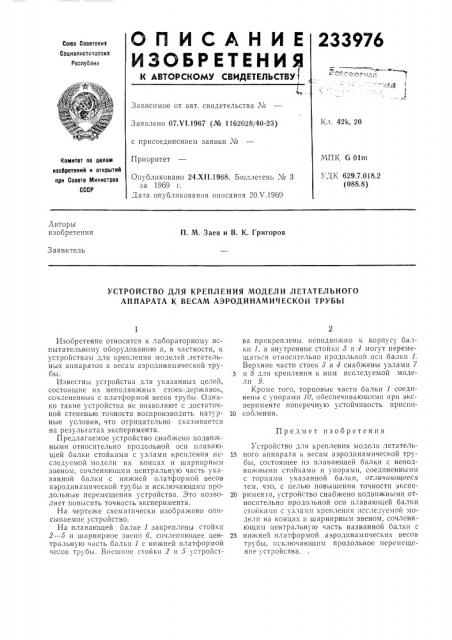

Оп ИСАНИЕ 2

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !

Союз Советских

Социалистичзских

Респт олин хд

1

Зависимое от авт. свидетельства K

Кл. 42k, 20

Заявлено 07Х!.1967 (№ 1162028/40-23) с присоединением заявки ¹

Приоритет

МПК G 01пт

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 629.7.018.2 (088.8) Опубликовано 24.XII 1968. Бюллетень х 3 за 1969 г.

Дата опубликован in описания 20Х.1969

Авторы изобретения

П. М. Заев и В. К. Григоров

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ МОДЕЛИ ЛЕТАТЕЛЬНОГО

АППАРАТА К ВЕСАМ АЭРОДИНАМИЧЕСКОЙ ТРУБЫ

Предмет изобретения

Изобретение относится к лабораторному испытательному оборудованию и, в частности, к устройствам для крепления моделей летательных аппаратов к весам аэродинамической трубы.

Известны устройства для указанных целей, состоящие из неподвижных стоек-державок, сочлененных с платформой весов трубы. Однако такие устройства не позволяют с достаточной степенью точности воспроизводить натурные условия, что отрицательно сказывается на результатах эксперимента.

Предлагаемое устройство снабжено подвижными относительно продольной оси плавающей балки стойками с узлами крепления исследуемой модели на концах и шарнирным звеном, сочленяющим центральную часть указанной балки с нижней платформой весов аэродинамической трубы и исключающим продольные перемещения устройства. Это позволяет повысить точность эксперимента.

На чертеже схематически изображено описываемое устройство.

На плавающей балке 1 закреплены стойки

2 — б и шарнирное звено б, сочленяющее центральную часть балки 1 с нижней платформой весов трубы, Внсшиие стойки 2 и 5 устройства прикреплены неподвижно к корпусу балки 1, а внутренние стойки 8 и 4 могут перемещаться относительно продольной оси балки 1.

Верхние части стоек 8 и 1 снабжены узлами 7

5 и 8 для крепления к нпм исследуемои модели 9.

Кроме того, торцовые части балки 1 соединены с упорами 10, обеспечивающими при эксперименте поперечную устойчивость приспо10 собления.

Устройство для крепления модели Iетатель15 ного аппарата к весам аэродинамической трубы, состоящее из плавающей балки с неподвижными стойками и упорами, соединенными с торцами указанной балки, отличающееся тем, что, с целью повышения точности экспе20 римента, устройство снабжено подвижными QTносительно продольной оси плавающей балки стойками с узлами крепления исследуемой модели на концах и шарнирным звеном, сочленяющим центральную часть названной балки с

25 нижней платформой аэродинамических весов трубы, исключающим продольное перемещение устройства.
