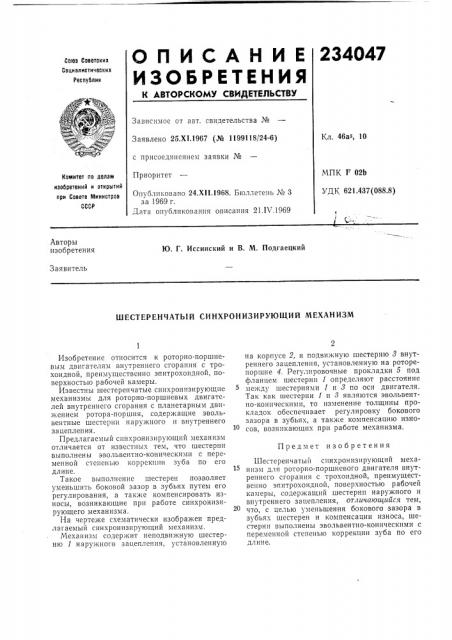

234047

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х1.1967 (№ 1199118/24-6) с присоединением заявки №

Приоритет

Кл. 46аа, 10

МПК F 02b

УДК 621.437(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 24.XII,1968. Бюллетень № 3 за 1969 г.

Дата опубликования описания 21.IV.1969

Авторы изобретения

Ю. Г. Иссинский и В. М. Подгаецкий

Заявитель

ШЕСТЕРЕНЧАТЫЙ СИНХРОНИЗИРУЮЩИЙ МЕХАНИЗМ

Предмет изобретения

Изобретение относится к роторно-поршневым двигателям внутреннего сгорания с трохоидной, преимущественно эпитрохоидной, поверхностью рабочей камеры.

Известны шестеренчатые синхронизирующие механизмы для роторно-поршневых двигателей внутреннего сгорания с планетарным движением ротора-поршня, содержащие эвольвентные шестерни наружного и внутреннего за цеплепия.

Предлагаемый синхронизирующий механизм отличается от известных тем, что шестерни выполнены эвольвентно-коническими с переменной степенью коррекции зуба по его длине.

Такое выполнение шестерен позволяет уменьшить боковой зазор в зубьях путем его регулирования, а также компенсировать износы, возникающие при работе синхронизирующего механизма.

На чертеже схематически изображен предлагаемый синхронизирующий механизм.

Механизм содержит неподвижную шестерню 1 нарухкного зацепления, установленную на корпусе 2, и подвижную шестерню 3 внутреннего зацепления, установленную на роторепоршне 4. Регулировочные прокладки 5 под фланцем шестерни 1 определяют расстояние между шестернями 1 и 8 по оси двигателя.

Так как шестерни 1 и 8 являются эвольвентно-коническими, то изменение толщины прокладок обеспечивает регулировку бокового зазора в зубьях, а также компенсацию износов, возникающих при работе механизма.

Шестеренчатьй синхронизирующий механизм для роторно-поршневого двигателя внутреннего сгорания с трохоидной, преимущественно эпитрохоидной, поверхностью рабочей камеры, содержащий шестерни наружного и внутреннего зацепления, отличающийся тем, что, с целью уменьшения бокового зазора в зубьях шестерен и компенсации износа, шестерни выполнены эвольвентно-коническими с переменной степенью коррекции зуба по его длине.
