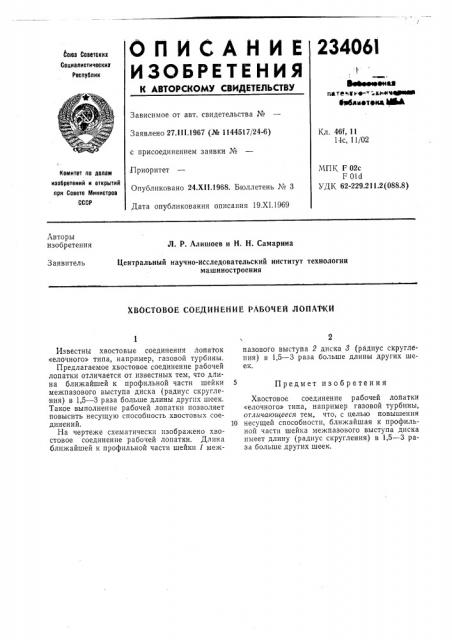

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Эеаеееенаа пате в :е- имммсвовссвю

ФувблмФт4щ l®Jl

Зависимое от авт. свидетельства №

Заявлено 27.111.1967 (№ 1144517/24-6) Кл. 46f, 11

14с, 11/02 с присоединением заявки №

Приоритет

МП1", F 02с

F 016

УДК 62-229.211.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 24.Х11.1968. Бюллетень ¹ 3

Дата опубликования описания 19.XI.1969

Авторы изобретения

Л. P. Алишоев и Н. Н. Самарина

Центральный научно-исследовательский институт технологии машиностроения

Заявитель

XB0GT08OE СОЕДИНЕНИЕ РАБОЧЕЙ ЛОПАТКИ.1

Известнтт Хвостовые соединения лопаток

«елочного» типа, например, газовой турбины.

Предлагаемое хвостовое соединение рабочей лопатки отличается от известных тем, что длина ближайшей к профильной части шейки межпазового выступа диска (радиус скругления) в 1,5 — 3 раза больше длины других шеек.

Такое выполнение рабочей лопатки позволяет повысить несущую способность хвостовых соединений.

На чертеже схематически изображено хвостовое соединение рабочей лопатки. Длина ближайшей к профильной части шейки 1 меж2 пазового выступа 2 диска 8 (радиус скругления) в 1,5 — 3 раза больше длины других шеек.

5 Предмет изобретения

Хвостовое соединение рабочей лопатки

«елочного» типа, например газовой турбины, отличающееся тем, что, с целью повышения

10 несущей способности, ближайшая к профильной части шейка межпазового выступа диска имеет длину (радиус скругления) в 1,5 — 3 раза больше других шеек.

234061

Составитель И. Бакланова

Техред Л. Я, Левина Корректор Г. И. Тарасова

Редактор П. Шлайн

Типография, пр. Сапунова, 2

Заказ 2659, 3 Тираж 48G Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва, центр, пр. Сероьа, д. 4
