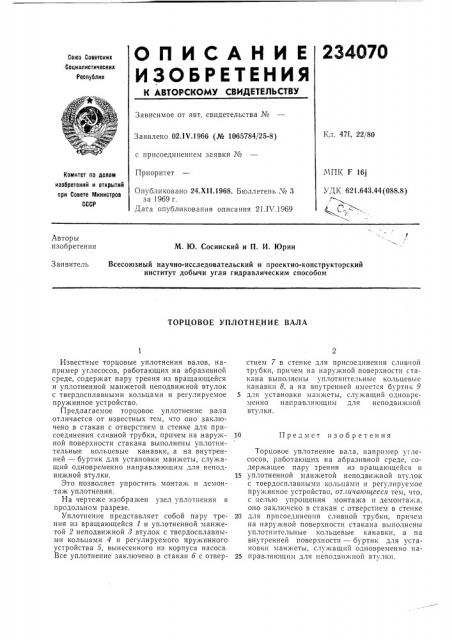

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47f, 22/80

Заявлено 02.I V.1966 (№ 1065784/25-8) с присоединением заявки №

Приоритет

МПК F 16j

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 24.XII.1968. Бюллетень № 3 за 1969 г.

Дата опубликования описания 21.11 .1969

УДК 621.643.44(088.8) Авторы изобретения

М. Ю. Сосинский и П. И, Юрин

Заявитель

Всесоюзный научно-исследовательский и проектно-конструкторский институт добычи угля гидравлическим способом

ТОРЦОВОЕ УПЛОТНЕНИЕ ВАЛА

Известные торцовые уплотнения валов, например углесосов, работающих на абразивной среде, содержат пару трения из вращающейся и уплотненной манжетой неподвижной втулок с твердосплавными кольцами и регулируемое пружинное устройство.

Предлагаемое торцовое уплотнение вала отличается от известных тем, что оно заключено в стакан с отверстием в стенке для присоединения сливной трубки, причем на наружной поверхности стакана выполнены уплотнительные кольцевые канавки, а на внутренней — буртик для установки манжеты, служащий одновременно направляющим для неподвижной втулки.

Это позволяет упростить монтаж и демонтаж уплотнения.

На чертеже изображен узел уплотнения в продольном разрезе.

Уплотнение представляет собой пару трения из вращающейся 1 и уплотненной манжетой 2 неподвижной 8 втулок с твердосплавными кольцами 4 и регулируемого пружинного устройства 5, вынесенного из корпуса насоса.

Все уплотнение заключено в стакан б с отверстием 7 в стенке для присоединения сливной трубки, причем на наружной поверхности стакана выполнены уплотнительные кольцевые канавки 8, а на внутренней имеется буртик 9

5 для установки манжеты, служащий одновременно направляющим для неподвижной вт лки.

10 Предмет изобретения

Торцовое уплотнение вала. например углесосов, работающих на абразивной среде, содержащее пару трения из вращающейся и

15 уплотненной манжетой неподвижной втулок с твердосплавными кольцами и регулируемое пружинное устройство, отлича ощееся тем, что, с целью упрощения монтажа и демонтажа, оно заключено в стакан с отверстием в стенке

20 для присоединения сливной трубки, причем на наружной поверхности стакана выполнены уплотнительные кольцевые канавки, а на внутренней поверхности — буртик для установки манжеты, служащий одновременно на25 правляющнм для неподвижной втулки.

234070

Составитель В. И. Садыхов

Редактор В. Кузнецов Тсхред Т. П. Курилко Корректор Н. И. Харламова

Заказ 59077 Тира>к 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
