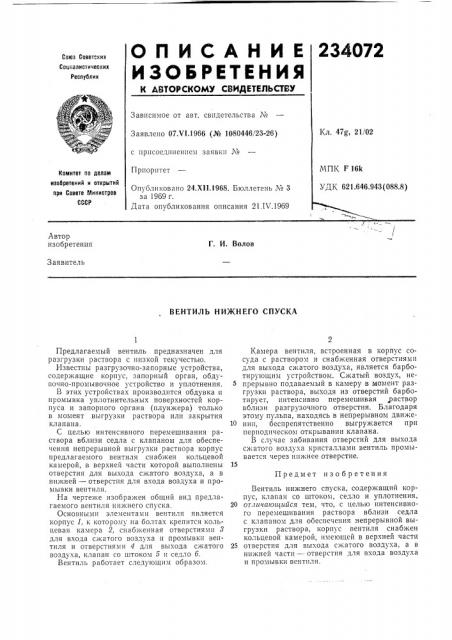

О П И С А Н И Е 234072
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛ6СТЕУ
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 47g, 21/02
Заявлено 07.VI.1966 (№ 1080446/23-26) с присоединением заявки ¹
Приоритет
МПК F 161<
УДК 621.646.943(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 24.Xll.1968. Бюллетень ¹ 3 за 1969 г.
Дата опубликования описания 21.IV.1969
Автор изобретения
Г. И. Волов
Заявитель
ВЕНТИЛЬ НИЖНЕГО СПУСКА
Предмет изобретения
Предлагаемый вентиль предназначен для разгрузки раствора с низкой текучестью.
Известны разгрузочно-запорные устройства, содержащие корпус, запорный орган, обдувочно-промывочное устройство и уплотнения.
В этих устройствах производится обдувка и промывка уплотнительных поверхностей корпуса и запорного органа (плунжера) только в момент выгрузки раствора или закрытия клапана.
С целью интенсивного п ерем ешивания раствора вблизи седла с клапаном для обеспечения непрерывной выгрузки раствора корпус предлагаемого вентиля снабжен кольцевой камерой, в верхней части которой выполнены отверстия для выхода сжатого воздуха, а в нижней — отверстия для входа воздуха и промывки вентиля.
На чертеже изображен общий вид предлагаемого вентиля нижнего спуска.
Основными элементами вентиля является корпус 1, к которому на болтах крепится кольцевая камера 2, снабженная отверстиями 8 для входа сжатого воздуха и промывки вентиля и отверстиями 4 для выхода сжатого воздуха, клапан со штоком б и седло б.
Вентиль работает следующим образом.
Камера вентиля, встроенная в корпус сосуда с раствором и снабженная отверстиями для выхода сжатого воздуха, является барботирующим устройством. Сжатый воздух, не5 прерывно подаваемый в камеру в момент разгрузки раствора, выходя из отверстий барботирует, интенсивно перемешивая раствор вблизи разгрузочного отверстия. Благодаря этому пульпа, находясь в непрерывном движе1О нии, беспрепятственно выгружается при периодическом открывании клапана.
В случае забивания отверстий для выхода сжатого воздуха кристаллами вентиль промывается через нижнее отверстие.
Вентиль нижнего спуска, содержащий корпус, клапан со штоком, седло и уплотнения, 20 orëè÷àIoùèéñÿ тем, что, с целью интенсивного перемешивания раствора вблизи седла с клапаном для обеспечения непрерывной выгрузки раствора, корпус вентиля снабжен кольцевой камерой, имеющей в верхней части
25 отверстия для выхода сжатого воздуха, а в нижней части — отверстия для входа воздуха и промывки вентиля.
234072
Составитель Г. P. Шавишвили
Техред T. П. Курилко Корректор Н. И. Харламова
Редактор А, Петрова
Типография, пр. Сапунова, 2
Заказ 590/8 Тира>к 437 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
