Реферат

Изобретение относится к преобразовательной технике и может быть использовано в преобразователях для защиты от электрохимической коррозии подземных металлических сооружений, в устройствах зарядки аккумуляторов, в установках запуска двигателей самолетов, автомобилей, источниках питания опреснительных установок и других целей.

Известен источник постоянного напряжения (Свидетельство на полезную модель №18025, Н02М 7/00, 2001. Бюл. №13), содержащий стабилизатор опорного напряжения, блоки сравнения и управления, согласующий трансформатор, регулируемый выпрямитель, подключенный к выходным обмоткам согласующего трансформатора, датчик фазного тока, включенный во входную цепь согласующего трансформатора, фильтр радиопомех, состоящий из индуктивностей, конденсаторов и ограничителей напряжения, причем индуктивности включены в цепи первичной обмотки согласующего трансформатора, а конденсаторы и ограничители напряжения включены между входными цепями и корпусом источника постоянного напряжения, блок отключения, содержащий трансформатор питания, выпрямитель, исполнительный орган защиты и коммутирующий аппарат, включенный во входные силовые цепи источника постоянного напряжения, датчик ограничения и стабилизации выходного тока, включенный в выходные силовые цепи источника постоянного напряжения, сглаживающий фильтр, включенный в выходные силовые цепи источника постоянного напряжения, счетчик времени наработки, подключенный к блоку сравнения, и блок активного фильтра, на вход которого поступает сигнал обратной связи, а выход подключен к блоку управления при этом блок управления содержит трансформатор питания, блок источников питания, блок защиты, к входам которого подключены датчик фазного тока и датчик ограничения и стабилизации выходного тока, а к выходу - исполнительный орган защиты, блок сравнения, входы которого подключены к стабилизатору опорного напряжения, к выходу блока активного фильтра и к датчику ограничения и стабилизации выходного тока, блок формирования импульсов, вход которого подключен к выходу блока сравнения, блок усилителя мощности, вход которого подключен к выходу блока формирования импульсов, а выход - к регулируемому выпрямителю.

Недостатками этого источника постоянного напряжения являются: низкое входное сопротивление блока активного фильтра и малая величина допускаемого сигнала помехи переменного синусоидального напряжения частотой 50 Гц на входе блока активного фильтра, отсутствуют защита блока управления от перенапряжений, контроль величины защитного тока на подземном металлическом сооружении счетчиком времени наработки и резервный режим ручного регулирования при отказе блока управления.

Известен источник постоянного напряжения (Патент №2212745, Н02Н 3/08, 3/20, Н02М 7/02, 2003. Бюл. №26), содержащий последовательно соединенные трансформатор и управляемый выпрямитель, сглаживающий фильтр, усилитель сигнала рассогласования, источник опорного напряжения, блок фильтра радиопомех и защиты от перенапряжений, содержащий индуктивности, ограничители напряжений и конденсаторы, причем индуктивности включены в шины питания источника постоянного напряжения, ограничители напряжения подключены к шинам питания источника постоянного напряжения и корпусу, а конденсаторы включены между шинами питания источника постоянного напряжения, между шинами питания источника постоянного напряжения и корпусом, коммутирующий аппарат, датчик фазного тока, при том входные силовые цепи коммутирующего аппарата подключены к блоку фильтра радиопомех и защиты от перенапряжений, а выходные силовые цепи подключены к датчику фазного тока, первый выход которого соединен с первичной обмоткой трансформатора, вход сглаживающего фильтра соединен с первым выходом управляемого выпрямителя, а выход соединен с первой шиной нагрузки источника постоянного напряжения, датчик ограничения и стабилизации выходного тока, вход которого соединен со вторым выходом управляемого выпрямителя, а выход соединен со второй шиной нагрузки источника постоянного напряжения, фильтр радиопомех и защиты от перенапряжений, содержащий ограничители напряжений и конденсаторы, в котором ограничители напряжения и конденсаторы включены между шинами нагрузки источника постоянного напряжения, между шиной нагрузки источника постоянного напряжения и корпусом, последовательно соединенные трансформатор питания зашиты, выпрямитель и исполнительный орган защиты, при этом вход трансформатора питания защиты подключен к входным силовым цепям коммутирующего аппарата, а выходные цепи исполнительного органа защиты включены последовательно в цепь питания коммутирующего аппарата, блок активного фильтра, первый вход которого предназначен для подключения сигнала обратной связи, блок управления, содержащий блок защиты, первый вход которого подключен ко второму выходу датчика фазного тока, третий вход подключен ко второму выходу датчика ограничения и стабилизации выходного тока, а выход подключен ко второму входу исполнительного органа защиты, и последовательно соединенные трансформатор питания, блок источников питания, источник опорного напряжения, блок усилителей сигналов рассогласования, который снабжен схемой управления счетчиком времени наработки, инвертирующим усилителем и вторым усилителем сигнала рассогласования, при этом в выходные цепи обоих усилителей сигналов рассогласования включены развязывающие диоды, третьи входы инвертирующего усилителя, первого и второго усилителей сигналов рассогласования соединены с первым входом блока усилителей сигналов рассогласования, вторые входы инвертирующего усилителя, первого и второго усилителей сигналов рассогласования и схемы управления счетчиком времени наработки соединены со вторым входом блока усилителей сигналов рассогласования, первый вход второго усилителя сигнала рассогласования соединен с третьим входом блока усилителей сигналов рассогласования, четвертый вход блока усилителей сигналов рассогласования соединен с первым входом инвертирующего усилителя, выход которого соединен с первыми входами первого усилителя сигнала рассогласования и схемы управления счетчиком времени наработки, третий вход схемы управления счетчиком времени наработки соединен с пятым входом блока усилителей сигналов рассогласования, а выход схемы управления счетчиком времени наработки соединен с третьим выходом блока усилителей сигналов рассогласования, блок формирования импульсов, к первому входу которого подключены выходы обоих усилителей сигналов рассогласования, и блок усилителя мощности, выход которого соединен со вторым входом управляемого выпрямителя, а второй вход соединен со вторым выходом блока источников питания и вторыми входами блока активного фильтра, блока защиты, блока формирования импульсов и блока усилителей сигналов рассогласования, при этом третий, четвертый и пятый входы которого подключены ко второму выходу датчика ограничения и стабилизации выходного тока, к выходу блока активного фильтра и ко второму выходу трансформатора питания, третий и четвертый выходы которого подключены к третьему входу блока формирования импульсов и к третьему входу блока усилителя мощности, а вход соединен с первичной обмоткой трансформатора, и счетчик времени наработки, вход которого соединен с третьим выходом блока усилителей сигналов рассогласования.

Недостатками этого источника постоянного напряжения являются: низкое входное сопротивление блока активного фильтра и малая величина допускаемого сигнала помехи переменного синусоидального напряжения частотой 50 Гц на входе блока активного фильтра, отсутствуют защита блока управления от перенапряжений, контроль величины защитного тока на подземном металлическом сооружении счетчиком времени наработки и резервный режим ручного регулирования при отказе блока управления.

Наиболее близким техническим решением, выбранным в качестве прототипа, является источник постоянного напряжения (Патент №2256999, Н02М 7/02, Н02Н 3/08, 3/20, 2005. Бюл. №20), содержащий последовательно соединенные трансформатор и управляемый выпрямитель, сглаживающий фильтр, усилитель сигнала рассогласования, источник опорного напряжения, блок фильтра радиопомех и защиты от перенапряжений, содержащий индуктивности, ограничители напряжений и конденсаторы, причем индуктивности включены в шины питания источника постоянного напряжения, ограничители напряжения подключены к шинам питания источника постоянного напряжения и корпусу, а конденсаторы включены между шинами питания источника постоянного напряжения, между шинами питания источника постоянного напряжения и корпусом, коммутирующий аппарат, датчик фазного тока, при этом входные силовые цепи коммутирующего аппарата подключены к блоку фильтра радиопомех и защиты от перенапряжений, выходная силовая цепь подключена к датчику фазного тока, первый выход которого соединен с первичной обмоткой трансформатора, вход сглаживающего фильтра соединен с первым выходом управляемого выпрямителя, а выход соединен с первой шиной нагрузки источника постоянного напряжения, датчик ограничения и стабилизации выходного тока, вход которого соединен со вторым выходом управляемого выпрямителя, а выход соединен со второй шиной нагрузки источника постоянного напряжения, фильтр радиопомех и защиты от перенапряжений, содержащий ограничители напряжений и конденсаторы, в котором ограничители напряжения и конденсаторы включены между шинами нагрузки источника постоянного напряжения, между шиной нагрузки источника постоянного напряжения и корпусом, последовательно соединенные трансформатор питания защиты, выпрямитель и исполнительный орган защиты, при этом вход трансформатора питания защиты подключен к входным силовым цепям коммутирующего аппарата, а выходные цепи исполнительного органа защиты включены последовательно в цепь питания коммутирующего аппарата, блок активного фильтра, первый вход которого предназначен для подключения сигнала обратной связи, блок управления, содержащий блок защиты, первый вход которого подключен ко второму выходу датчика фазного тока, третий вход подключен ко второму выходу датчика ограничения и стабилизации выходного тока, выход подключен ко второму входу исполнительного органа защиты, и последовательно соединенные трансформатор питания, блок источников питания, источник опорного напряжения, блок усилителей сигналов рассогласования, который снабжен схемой управления счетчиком времени наработки и вторым усилителем сигнала рассогласования, при этом в выходные цепи обоих усилителей сигналов рассогласования включены развязывающие диоды, третьи входы первого и второго усилителей сигналов рассогласования и схемы управления счетчиком времени наработки соединены с первым входом блока усилителей сигналов рассогласования, вторые входы первого и второго усилителей сигналов рассогласования и схемы управления счетчиком времени наработки соединены со вторым входом блока усилителей сигналов рассогласования, первый вход второго усилителя сигнала рассогласования соединен с третьим входом блока усилителей сигналов рассогласования, четвертый вход блока усилителей сигналов рассогласования соединен с первыми входами первого усилителя сигнала рассогласования и схемы управления счетчиком времени наработки, выход схемы управления счетчиком времени наработки соединен с третьим выходом блока усилителей сигналов рассогласования, блок формирования импульсов, к первому входу которого подключен выход второго усилителя сигнала рассогласования, и блок усилителя мощности, выход которого соединен со вторым входом управляемого выпрямителя, второй вход соединен со вторым выходом блока источников питания и вторыми входами блока активного фильтра, блока защиты, блока формирования импульсов и блока усилителей сигналов рассогласования, при этом третий и четвертый входы которого подключены ко второму выходу датчика ограничения и стабилизации выходного тока и к выходу блока активного фильтра, третий и четвертый выходы трансформатора питания подключены к третьему входу блока формирования импульсов и к третьему входу блока усилителя мощности, вход соединен с первичной обмоткой трансформатора, счетчик времени наработки и блок активного фильтра, содержащий последовательно соединенные делитель напряжения, повторитель напряжения и активный фильтр низких частот, при этом выход активного фильтра низких частот подключен к выходу блока активного фильтра, вход делителя напряжения подключен к первому входу блока активного фильтра, вторые входы повторителя напряжения и активного фильтра низких частот подключены ко второму входу блока активного фильтра, второй вход блока источников питания подключен ко второму выходу трансформатора питания, третий вход блока источников питания подключен к третьему выходу блока усилителей сигналов рассогласования, в котором выход первого усилителя сигнала рассогласования соединен с первым выходом блока усилителей сигналов рассогласования, выход второго усилителя сигнала рассогласования соединен со вторым выходом блока усилителей сигналов рассогласования, третий выход блока источников питания подключен к счетчику времени наработки, вторая выходная силовая цепь коммутирующего аппарата соединена с первичной обмоткой трансформатора, сглаживающий фильтр снабжен компенсационной обмоткой и введен переключатель режимов работы, первый вход которого подключен к четвертому выходу блока источников питания, второй вход подключен к первому выходу блока усилителей сигналов рассогласования, выход подключен к первому входу блока формирования импульсов.

Недостатками этого источника постоянного напряжения являются: отсутствуют защита блока управления от перенапряжений, контроль величины защитного тока на подземном металлическом сооружении счетчиком времени наработки и резервный режим ручного регулирования при отказе блока управления.

Технический результат - повышена надежность катодной защиты подземного металлического сооружения, обеспечена защита блока управления и блока ручного регулирования от перенапряжений, блок контроля тока включает счетчик времени наработки в работу, когда выходной ток источника постоянного напряжения больше или равен заданному защитному току на подземном металлическом сооружении, блок ручного регулирования выходного тока источника постоянного напряжения автоматически включается в работу при отказе блока управления.

Технический результат достигается тем, что источник постоянного напряжения снабжен последовательно соединенными трансформатором питания блока ручного регулирования и блоком ручного регулирования, блоком защиты от перенапряжений, первый вход которого подключен ко второму выходу трансформатора питания защиты, второй вход подключен к первому выходу датчика фазного тока, а выход соединен со вторым входом трансформатора питания и с первым входом трансформатора питания блока ручного регулирования, второй вход которого подключен ко второму выходу коммутирующего аппарата и к первому входу трансформатора питания, выход блока ручного регулирования соединен со вторым входом управляемого выпрямителя, при этом блок ручного регулирования автоматически включается в работу при отказе блока управления, и блоком контроля тока, первый вход которого подключен ко второму выходу датчика ограничения и стабилизации выходного тока, второй вход подключен ко второму выходу блока источников питания, а выход подключен ко второму входу переключателя режимов работы,

Применение в источнике постоянного напряжения блока защиты от перенапряжений позволяет защитить блок управления и блок ручного регулирования от перенапряжений, кратковременно возникающих в питающей сети. Например, при захлестывании проводов питающей сети или при отключении напряжения питающей сети и повторном включении напряжение в питающей сети может кратковременно увеличиваться до 400 В. Когда напряжение в питающей сети превысит, например, 280 В, тогда блок защиты от перенапряжений отключит трансформаторы блока управления и блока ручного регулирования от питающей сети на время воздействия перенапряжения.

Применение блока ручного регулирования позволяет повысить надежность защиты от электрохимической коррозии подземного металлического сооружения. При отказе блока управления блок ручного регулирования автоматически включается в работу и поддерживает заданную величину тока на подземном металлическом сооружении, тем самым обеспечивает непрерывность катодной защиты. Величина защитного тока устанавливается заранее. При отказе блока управления и отсутствии блока ручного регулирования в источнике постоянного напряжения защитный ток на подземном металлическом сооружении тоже будет отсутствовать, следовательно, будет отсутствовать и защитный потенциал, что приведет к возникновению коррозии. По ГОСТ Р 51164-98 для магистральных трубопроводов допускается отсутствие защитного потенциала (тока) не более 10 суток в год.

Сравнение заявляемого технического решения с прототипом позволило установить соответствие их критерию "новизна".

При изучении других известных технических решений в данной области техники признаки, отличающие заявляемое изобретение от прототипа, не были выявлены и потому они обеспечивают заявляемому техническому решению соответствие критерию "существенные отличия".

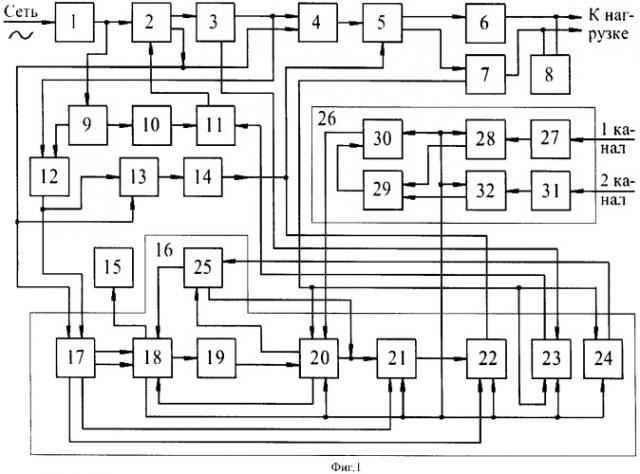

На фиг.1 представлена функциональная схема источника постоянного напряжения.

Источник постоянного напряжения состоит из блока фильтра радиопомех и защиты от перенапряжений 1, коммутирующего аппарата 2, датчика фазного тока 3, трансформатора 4, управляемого выпрямителя 5, сглаживающего фильтра 6, датчика ограничения и стабилизации выходного тока 7, фильтра радиопомех и защиты от перенапряжений 8, трансформатора питания защиты 9, выпрямителя 10, исполнительного органа защиты 11, блока защиты от перенапряжений 12, трансформатора питания блока ручного регулирования 13, блока ручного регулирования 14, счетчика времени наработки 15, блока управления 16, трансформатора питания 17, блока источников питания 18, источника опорного напряжения 19, блока усилителей сигналов рассогласования 20, блока формирования импульсов 21, блока усилителя мощности 22, блока защиты 23, блока контроля тока 24, переключателя режимов работы 25, блока активного фильтра 26, делителей напряжения 27 и 31, повторителей напряжения 28 и 32, переключателя каналов 29 и активного фильтра низких частот 30.

Трансформатор питания 17, блок источников питания 18, источник опорного напряжения 19, блок усилителей сигналов рассогласования 20, блок формирования импульсов 21, блок усилителя мощности 22, блок защиты 23, блок контроля тока 24 и переключатель режимов работы 25 составляют блок управления 16 источником постоянного напряжения.

Делители напряжения 27 и 31, повторители напряжения 28 и 32, переключатель каналов 29 и активный фильтр низких частот 30 составляют блок активного фильтра 26.

Принцип работы источника постоянного напряжения основан на регулировании выходного напряжения (тока) путем изменения момента времени отпирания регулирующих элементов, осуществляемого системой фазового управления.

Блок фильтра радиопомех и защиты от перенапряжений 1 предназначен для снижения уровня радиопомех и защиты от перенапряжений на шинах питания источника постоянного напряжения. Примененные в блоке фильтра радиопомех и защиты от перенапряжений индуктивности и конденсаторы позволяют снизить уровень радиопомех, создаваемых регулирующими элементами в управляемом выпрямителе 5, до допустимых значений на шинах питания источника постоянного напряжения.

Ограничители напряжения снижают амплитуду импульсов напряжения до допустимых значений на шинах питания источника постоянного напряжения, наводящихся при грозовых разрядах в атмосфере или от действия сетевой коммутационной аппаратуры. В зависимости от назначения и условий эксплуатации источника постоянного напряжения для повышения надежности защиты дополнительные ограничители напряжения следует включать параллельно.

На фиг.2 представлена функциональная схема блока фильтра радиопомех и защиты от перенапряжений 1, где:

33 и 34 - шины питания источника постоянного напряжения;

35 и 36 - ограничители напряжений;

37, 38 и 39 - конденсаторы;

40 и 41 - индуктивности;

42 - корпус.

В блоке фильтра радиопомех и защиты от перенапряжений 1 индуктивности включены в шины питания источника постоянного напряжения, ограничители напряжения подключены к шинам питания источника постоянного напряжения и корпусу, а конденсаторы включены между шинами питания источника постоянного напряжения, между шинами питания источника постоянного напряжения и корпусом. В фильтре радиопомех необходимо применять конденсаторы с малой собственной индуктивностью.

Коммутирующий аппарат 2 предназначен для включения источника постоянного напряжения в работу, отключения после окончания работы и отключения от питающей сети при возникновении короткого замыкания или перегрузки в источнике постоянного напряжения или в нагрузке.

Датчик фазного тока 3 предназначен для контроля величины тока, протекающего в первичной обмотке трансформатора 4. Датчик фазного тока вырабатывает напряжение пропорциональное фазному току в первичной обмотке трансформатора 4.

Трансформатор 4 предназначен для понижения напряжения питающей сети до требуемого значения и гальванической развязки выходного напряжения источника постоянного напряжения от питающей сети.

Управляемый выпрямитель 5 предназначен для обеспечения возможности регулирования выходного напряжения (тока) путем изменения момента времени подачи управляющих импульсов на регулирующие элементы.

Сглаживающий фильтр 6 предназначен для снижения уровня пульсаций выходного тока (напряжения), повышения коэффициента полезного действия источника постоянного напряжения, ограничения скорости нарастания тока через регулирующие элементы и снижения уровня радиопомех на шинах нагрузки источника постоянного напряжения.

Применение в сглаживающем фильтре компенсационной обмотки обеспечивает лучшее сглаживание пульсаций, значительно увеличивает эквивалентное сопротивление дросселя, происходит некоторое размагничивание в сердечнике дросселя за счет протекания постоянной составляющей тока нагрузки через компенсационную обмотку, позволяет уменьшить емкость конденсаторов, массу и постоянную составляющую сглаживающего фильтра.

Датчик ограничения и стабилизации выходного тока 7 предназначен для контроля величины тока, протекающего в нагрузке, стабилизации выходного тока в нагрузке и ограничения максимального тока в нагрузке при любых режимах работы источника постоянного напряжения. В качестве датчика ограничения и стабилизации выходного тока могут быть использованы: магниточувствительный датчик Холла, позволяющий измерять силу постоянного, переменного и импульсного тока с гальванической развязкой силовых цепей и цепей контроля, с электронной обработкой сигнала (активный фильтр), шунт с электронной обработкой сигнала (активный фильтр) и гальванической развязкой выходных цепей от цепей контроля, трансформатор постоянного тока с электронной обработкой сигнала (активный фильтр) и другие.

Фильтр радиопомех и защиты от перенапряжений 8 предназначен для снижения уровня радиопомех и защиты от перенапряжений на шинах нагрузки источника постоянного напряжения. Он содержит ограничители напряжений и конденсаторы.

На фиг.3 представлена функциональная схема фильтра радиопомех и защиты от перенапряжений 8, где:

43 и 44 - шины нагрузки источника постоянного напряжения;

45 и 46 - ограничители напряжений;

47 и 48 - конденсаторы;

42 - корпус.

В фильтре радиопомех и защиты от перенапряжений 8 ограничители напряжения и конденсаторы включены между шинами нагрузки источника постоянного напряжения, между шиной нагрузки источника постоянного напряжения и корпусом.

Трансформатор питания защиты 9 предназначен для понижения напряжения питающей сети до требуемых значений, гальванической развязки выходных напряжений от питающей сети, обеспечения питанием исполнительного органа защиты 11 при отключении источника постоянного напряжения от питающей сети по причине возникновения короткого замыкания или перегрузки и световой сигнализации, сигнализирующей о состоянии и режимах работы источника постоянного напряжения.

Выпрямитель 10 вырабатывает напряжения, необходимые для питания исполнительного органа защиты 11.

Исполнительный орган защиты 11 предназначен для размыкания цепи питания коммутирующего аппарата 2 при возникновении короткого замыкания или перегрузки. При коротком замыкании срабатывает исполнительный орган защиты и размыкает цепь питания коммутирующего аппарата, силовые цепи которого отключают источник постоянного напряжения от питающей сети. Исполнительный орган защиты при этом переходит в другое устойчивое состояние, фиксируя тем самым выключенное состояние коммутирующего аппарата. В качестве исполнительного органа защиты можно использовать реле с блокировочным контактом или электронное реле с памятью.

Блок защиты от перенапряжений 12 обеспечивает отключение от питающей сети трансформаторов блока управления и блока ручного регулирования на время воздействия перенапряжения.

Трансформатор питания блока ручного регулирования 13 предназначен для понижения напряжения питающей сети до требуемых значений и гальванической развязки выходных напряжений от питающей сети.

Блок ручного регулирования 14 предназначен для ручного регулирования выходного напряжения (тока) источника постоянного напряжения при отказе блока управления.

Счетчик времени наработки 15 учитывает время работы источника постоянного напряжения в заданном режиме: время наличия заданного защитного потенциала или тока на подземном металлическом сооружении (или какого-либо другого параметра).

Если источник постоянного напряжения стабилизирует заданный защитный потенциал подземного металлического сооружения, когда сигнал обратной связи снимается между электродом сравнения и защищаемым подземным металлическим сооружением, то счетчик времени наработки включится в работу только тогда, когда сигнал обратной связи больше или равен заданному защитному потенциалу. При стабилизации выходного тока источника постоянного напряжения счетчик времени наработки включится в работу тогда, когда выходной ток больше или равен заданному значению.

Если необходимо будет учитывать время работы источника постоянного напряжения в режиме стабилизации какого-либо параметра, тогда следует схему управления счетчиком времени наработки подключить к контуру стабилизации какого-либо параметра.

Блок управления 16 обеспечивает функционирование блоков источника постоянного напряжения в выбранном режиме работы: автоматическое поддержание заданного защитного потенциала на подземном металлическом сооружении, стабилизация выходного тока, стабилизация какого-либо другого параметра (поддержание постоянной температуры нагрева и т.п.), сигнал обратной связи с которого заводится в источник постоянного напряжения через блок активного фильтра 26.

Трансформатор питания 17 предназначен для понижения напряжения питающей сети до требуемых значений и гальванической развязки напряжений от питающей сети.

Блок источников питания 18 вырабатывает напряжения, необходимые для питания узлов и блоков источника постоянного напряжения и счетчика времени наработки 12.

Источник опорного напряжения 19 предназначен для выработки опорного напряжения. Он вырабатывает высокостабильное напряжение, которое используется в качестве опорного напряжения в узлах сравнения усилителей сигналов рассогласования.

Блок усилителей сигналов рассогласования 20 предназначен для сравнения напряжений обратной связи с опорным напряжением и выработки управляющих напряжений, а также для правления счетчиком времени наработки. В состав блока усилителей сигналов рассогласования входят два усилителя сигналов рассогласования и схема управления счетчиком времени наработки.

На фиг.4 представлена функциональная схема блока усилителей сигналов рассогласования 20, где:

49 и 50 - усилители сигналов рассогласования;

51 - схема управления счетчиком времени наработки;

52 и 53 - развязывающие диоды.

В блоке усилителей сигналов рассогласования 20 в выходные цепи обоих усилителей сигналов рассогласования включены развязывающие диоды, третьи входы первого и второго усилителей сигналов рассогласования и схемы управления счетчиком времени наработки соединены с первым входом блока усилителей сигналов рассогласования, вторые входы первого и второго усилителей сигналов рассогласования и схемы управления счетчиком времени наработки соединены со вторым входом блока усилителей сигналов рассогласования, первый вход второго усилителя сигнала рассогласования соединен с третьим входом блока усилителей сигналов рассогласования, четвертый вход блока усилителей сигналов рассогласования соединен с первыми входами первого усилителя сигнала рассогласования и схемы управления счетчиком времени наработки, выход схемы управления счетчиком времени наработки соединен с третьим выходом блока усилителей сигналов рассогласования, выход первого усилителя сигнала рассогласования соединен с первым выходом блока усилителей сигналов рассогласования, выход второго усилителя сигнала рассогласования соединен со вторым выходом блока усилителей сигналов рассогласования.

Один усилитель сигнала рассогласования с интегратором используется для сравнения напряжения обратной связи, снимаемого с блока активного фильтра 26, с опорным напряжением и выработки управляющего напряжения для стабилизации защитного потенциала на подземном металлическом сооружении или какого-либо другого параметра.

Другой усилитель сигнала рассогласования используется для сравнения напряжения обратной связи, снимаемого с датчика ограничения и стабилизации выходного тока 7, с опорным напряжением и выработки управляющего напряжения для стабилизации выходного тока источника постоянного напряжения, регулирования величины этого тока и создания режима токоограничения для ограничения максимальной величины выходного тока.

Схема управления счетчиком времени наработки используется для включения в работу счетчика времени наработки при определенной величине сигнала обратной связи. Сигнал обратной связи поступает на вход схемы управления счетчиком времени наработки, где сравнивается с опорным напряжением, величина которого устанавливается переменным резистором (задатчик порога включения счетчика времени наработки). Когда сигнал обратной связи равен или больше опорного напряжения, тогда схема управления счетчиком времени наработки включает в работу счетчик времени наработки. Если сигнал обратной связи меньше опорного напряжения, то счетчик времени наработки не включится в работу.

Блок формирования импульсов 21 предназначен для изменения момента времени подачи импульсов управления и формирования импульсов для управления регулирующими элементами.

Блок усилителя мощности 22 предназначен для усиления мощности импульсов управления и гальванической развязки блока управления от регулирующих элементов.

Блок защиты 23 предназначен для защиты источника постоянного напряжения от повреждений в случае возникновения неисправностей и коротких замыканий в нагрузке или внутри источника постоянного напряжения и отключения его от питающей сети.

Блок контроля тока 24 предназначен для формирования управляющего напряжения для включения счетчика времени наработки в работу, когда выходной ток выпрямителя равен или больше заданного защитного тока.

Переключатель режимов работы 25 предназначен для включения необходимого режима работы источника постоянного напряжения.

Блок активного фильтра 26 предназначен для сглаживания пульсаций напряжения обратной связи, получения высокого входного сопротивления измерительной цепи, снижения погрешности измерения сигнала обратной связи и обеспечивать надежную работу источника постоянного напряжения при наличии сигнала помехи на измерительных цепях.

При глубоких углах регулирования напряжение обратной связи будет не постоянным, а пульсирующим, что приведет к снижению точности стабилизации защитного потенциала (напряжения). Применение блока активного фильтра позволяет получить постоянное напряжение на его выходе, пропорциональное среднему значению пульсирующего напряжения на его входе.

Делители напряжения 27 и 31 предназначены для получения высокого входного сопротивления блока активного фильтра, например, для получения двух различных величин входного сопротивления 10 МОм и 1 МОм, и снижения величины сигнала помехи переменного синусоидального напряжения частотой 50 Гц, поступающего на вход повторителя напряжения.

При уменьшении удельного сопротивления почвы весной и осенью из-за дождей электрод сравнения, с которого снимается сигнал обратной связи, следует подключать ко второму каналу с входным сопротивлением 1 МОм. Летом и зимой, когда удельное сопротивление почвы увеличивается, электрод сравнения следует подключить к первому каналу с входным сопротивлением 10 МОм. Это позволит повысить надежность и эффективность защиты подземных металлических сооружений от электрохимической коррозии.

Повторители напряжения 28 и 32 предназначены для усиления по мощности сигнала, снимаемого с делителя напряжения, и согласования высокоомного выхода делителя напряжения с низкоомным входом активного фильтра низких частот.

Переключатель каналов 29 предназначен для подключения к активному фильтру низких частот 30 одного из каналов.

Для увеличения количества каналов в блоке активного фильтра 26 более двух необходимо дополнительно ввести нужное количество делителей напряжения и повторителей напряжения, а переключатель каналов подобрать по числу каналов.

Активный фильтр низких частот 30 предназначен для сглаживания пульсаций напряжения обратной связи и восстановления амплитуды сигнала обратной связи по напряжению.

В блоке активного фильтра последовательно соединены первый делитель напряжения, первый повторитель напряжения, переключатель каналов и активный фильтр низких частот, при этом выход активного фильтра низких частот подключен к выходу блока активного фильтра, вход первого делителя напряжения подключен к первому входу блока активного фильтра, предназначенному для подключения сигнала обратной связи, вторые входы первого повторителя напряжения и активного фильтра низких частот подключены ко второму входу блока активного фильтра, и последовательно соединенные второй делитель напряжения, второй повторитель напряжения и переключатель каналов, выход которого подключен к первому входу активного фильтра низких частот, вход второго делителя напряжения подключен к третьему входу блока активного фильтра, предназначенному для подключения сигнала обратной связи, второй вход второго повторителя напряжения подключен ко второму входу блока активного фильтра, выход первого повторителя напряжения подключен ко второму входу переключателя каналов.

На фиг.5 представлен второй вариант функциональной схемы источника постоянного напряжения.

Источник постоянного напряжения по второму варианту состоит из блока фильтра радиопомех и защиты от перенапряжений 1, коммутирующего аппарата 2, датчика фазного тока 3, трансформатора 4, управляемого выпрямителя 5, сглаживающего фильтра 6, датчика ограничения и стабилизации выходного тока 7, фильтра радиопомех и защиты от перенапряжений 8, трансформатора питания защиты 9, выпрямителя 10, исполнительного органа защиты 11, блока защиты от перенапряжений 12, трансформатора питания блока ручного регулирования 13, блока ручного регулирования 14, счетчика времени наработки 15, блока управления 16, трансформатора питания 17, блока источников питания 18, источ
