Борштангадля расточки конусных отверстий
Иллюстрации
Реферат

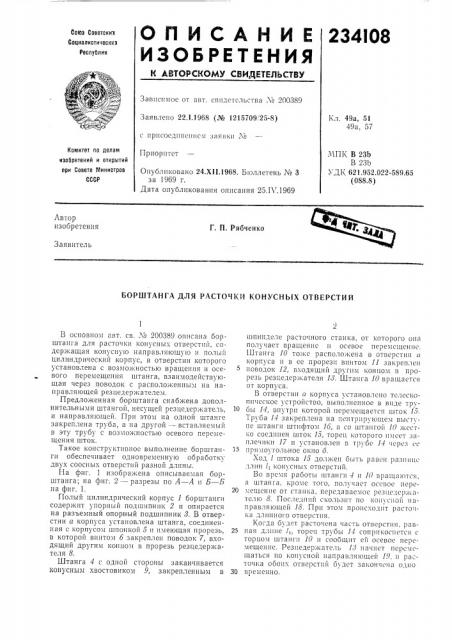

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
234I08
Союз Советским
Содиалистических
Республик
Зависимое от авт. свидетельства М 200389
Кл, 49а, 51
49а, 57
Заявлено 22.1.1968 (Л 1215709, 25-8) с присоединением 33HI»Klt Ке
Комитет по делам изобретений и открытий при Совете Министров
СССР
ЧПК В 23Ь
В 23b
УДК 621.952.022-589.65 (088,8) Приоритет
Опубликовано 24.Х11.1968. Бюллетень No 3 за 1969 г.
Дата опубликования описания 25.1Ъ .1969
Лвтор изобретения
Г, П. Рябченко
Заявитель
ЬОРШТАНГА ДЛЯ РАСТОЧКИ КОНУСНЫХ ОТВЕРСТИЙ
В основном авт. св.. Ь 200389 описана борштанга для расточки конусных отверстий, содергкащая конусную направляющую и полый цилиндрический корпус, в отверстии которого установлена с возможностью вращения и осевого перемещения штанга, взаимодействующая через поводок с расположенным на направляющей резцедержателем.
Предложенная борштанга снабжена дополнительными штангой, несущей резцедержатель, и направляющей. При этом на одной штанге закреплена труба, а на другой — вставляемый в эту трубу с возможностью осевого перемещен и я шток.
Такое конструктивное выполнение борштанги обеспечивает одновременную обработку двух соосных отверстий разной длины.
На фиг. 1 изображена описываемая борштанга; на фиг. 2 — разрезы по А — А и Б — Б на фиг. 1.
Полый цилиндрический корпус 1 борштанги содержит упорный подшипник 2 и опирается на разъемный опорный подшипник 8. В отверстии а корпуса установлена штанга, соединенная с корпусом шпонкой 5 и имеющая прорезь, в которой винтом б закреплен поводок 7, входящий другим концом в прорезь резцедержателя 8.
Штанга 4 с одной стороны заканчивается конусньп| хвостовиком 9, закрепленньп| в шпинделе расточного станка. от которого она получает вращение и осевое перемещение.
Штанга 10 тоже расположена В отвсрсти|| и корпуса и в се прорези в|штом 11 закреплен поводок 12, входящий друп|м концом в прорезь резцедсржателя 18. Штанга 10 вращается от корпуса.
В отверстии а корпуса установлено телескопическое устройство. выполненное в виде тру10 бы И, внутри которой перемещается шток 15.
Труба И закреплена на цснтрирующем выступе штанги штифтом 16, а со штангой 10 жссткo cocg»r>et» 0»ToI; 15, ropcn t oTopot o ititccT»аплечики 17 и установлен в трубе 11 через сс
15 прямоугольное окно о.
Ход 1 штока 15 должен быть равен разинце длин l, конусных отверстий, Во время работы штанги -1 и 10 вращаются, а штанга. кроме того, получает оссвос пере20 мещсние от станка, передаваемое рсзцсдсржателю 8. Последний скользит по конусной направляющей 18. При этом происходит расточка длинного отверстия.
Когда будет расточена часть отверстия, рав25 ная длине 1,, торец трубы .Ч соприкоснется с торцом штанги 10 и сообщит ей осевос псрсмещенис. Резцедержатсль 18 начнет псрсмсщаться по конусной направляющей 19, и расточка оооих отвсрсп|й будет закончена одно
30 временно.
234108
Предмет изобретения б
;ог г
Составитель E. Болотина
Техред А. А. Камышникова Корректор Л. В, Юшина
Редактор Г. Гуськова
Заказ 578/14 Тираж 437 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Борштанга для расточки конусных отверстий по авт. св. № 200389, отличающаяся тем, что, с целью обеспечения одновременной обработки двух соосных отверстий разной длины, она снабжена дополнительной штангой, несущей резцедержатель, и направляющей, причем на одной штанге закреплена труба, а на другой — вставляемый в эту трубу с возможностью осевого перемещения шток.
