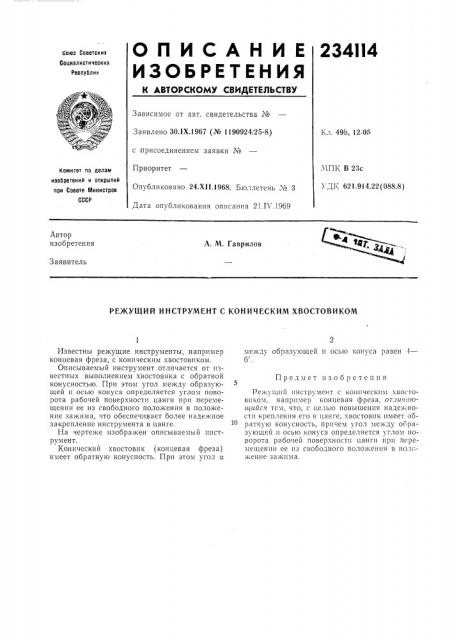

О П И С А Н И Е 2341I4
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саветскит
Социалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено ЗО.IX.1967 (№ 1190924)25-8) с присоединением заявки ¹
Приоритет
Опубликовано 24,XII.1968. Бюллетень ¹ 3
Дата опубликования описания 21.11 .1969
Кл, 49Ь, 12i05
МП1, В 23с
УД1 621.914.22(088.8) Комитет по аелам изобретений и открытий при Совете Министров
СССР
Автор изобретения
А. М. Гаврилов
Заявитель
РЕЖУЩИЙ ИНСТРУМЕНТ С КОНИЧЕСКИМ ХВОСТОВИКОМ
Известны режущие инструменты, например концевая фреза, с коническим хвостовиком.
Описываемый инструмент отличается от известных выполнением хвостовика с обратной конусностью. При этом угол между образующей и осью конуса определяется углом поворота рабочей поверхности цанги при перемещении ее из свободного положения в положение зажима, что обеспечивает более надежное закрепление инструмента в цанге.
На чертеже изобраукен описываемый инструмент.
Конический хвостовик (концевая фреза) имеет обратную конусность. При этом угол и между образующей и осью конуса равен 1—
6 .
Предмет изобретения
Режущий инструмент с коническим хвостовиком, например концевая фреза. огни ииоитийся тем, что, с целью повышения надежности крепления его в цанге, хвостовпк имеет обратную конусность, причем угол между образующей и осью конуса определяется углом поворота рабочей поверхности цанги при перемещении ее из свободного положения в пол»жение зажима.
