Реферат



234I46

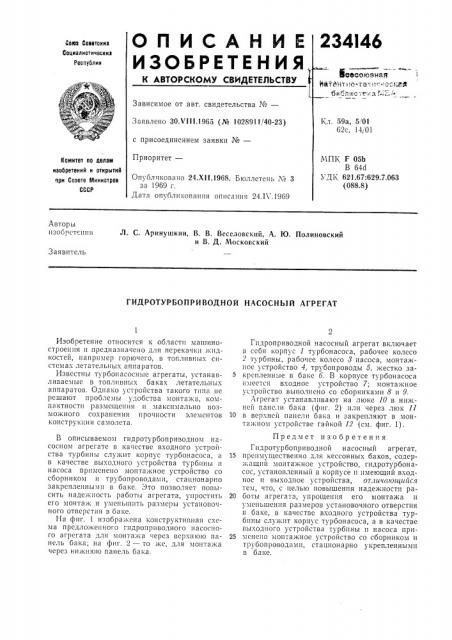

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Q1Ie1 Советскиа

Социалистическил

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено ЗО.VIII.1965 (№ 1028911/40-23) с присоединением заявки №вЂ”

Приоритет—

1хл, 59а, 5/01

62с, 14;01

МПК F 05b

В 64d

УДЫ 621.67:629.7.063 (088.8) Комитет ло делам иаобретений и открытий при Совете Министров

СССР

Опубликовано 24.XII.1968. Бюллетень ¹ 3 за 1969 г.

Дата опубликования описания 24.11 .1969

Авторы пзоо,>(тсIIHЯ

Л. С. Аринушкин, В. В. Веселовский, А. Ю. Полиновский и В. Д. Московский

Заявитель

ГИДРОТУРБО ПРИ ВОДНОЙ НАСОСНЬ! Й АГРЕГАТ

Изобретение относится к области машиностроения и предназначено для перекачки жидкостей, например горючего, в топливных системах летательных аппаратов.

Извсстны турбонасосные агрегаты, устанавливаемые в топливных баках летательных аппаратов. Однако устройства такого типа не решают проблемы удобства монтажа, компактности размещения и максимально возможного сохранения прочности элементов конструкции самолета.

В описываемом гидротурбоприводном насосном агрегате в качестве входного устройства турбины служит корпус турбонасоса, а в качестве выходного устройства турбины и насоса применено монтажное устройство со сборником н трубопроводами, стационарно закрепленными в бакс. Это позволяет повысить надежность работы агрегата, упростить е10 монтаж II уменынить размс1)ы уcTBHQBo÷ного отверстия в баке.

На фиг. 1 изображена конструктивная схема предложе!иного гид110приводного насосно

ro агрегата для монтажа через Bepxfffofo пан(. lb 62KB; HB фиг. 2 — To H(c, для монтажа через нижнюю панель бака.

Гидроприводной насосный агрегат включает в себя корпус 1 турбонасоса, рабочее колесо

2 турбины, рабочее колесо 8 насоса, монтажное устройство 4, трубопроводы 5, жестко за5 крспленные в баке 6. В корпусе турбонасоса имеется входное устройство 7; монтажное устройство выполнено со сборниками 8 и 9.

Агрегат устанавливают на люке 10 в нижней панели бака (фиг. 2) нли через люк 11

10 в верхней панели бака и закрепляют в монтажном устройстве гайкой 12 (см. фиг. 1).

Предмет изобретения

Гидротурбоприводной насосный агрегат, 15 преимущественно для кессонных баков, содер»;ащцй монтажное устройство, гидротурбонасос, установленный B корпусе и имеющий входное и выходное устройства, от.1ича1ощий ся тем, что, с целью повышения надежности ра20 боты агрегата, упрощения его монтажа и уменьшения размеров установочного отверстия в баке, в качестве входного устройства турбины служит корпус турбонасоса, а в качестве выходного устройства турбины ц насоса при25 мснено монтажное устройство со сборником и трубопроводами, стационарно укрепленными в баке.

234146

Составитель В. услянников

Редактор А. И. Шиллер Техред T. П. Курилко Корректор С. М. Сигал

Заказ 581/6 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
