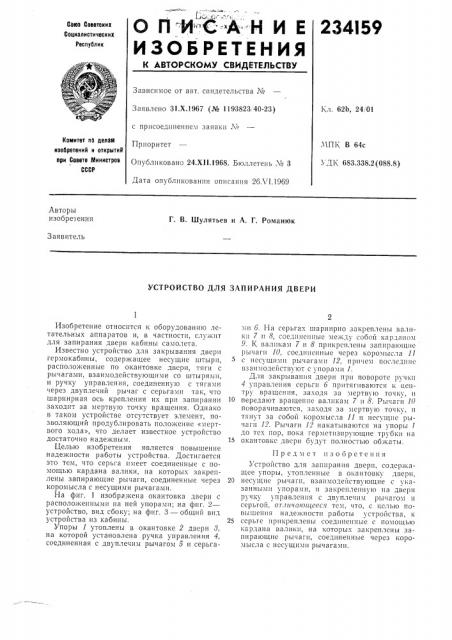

Реферат



нт; =к

ИЗОБРЕТЕНИЯ

234l59

Со1оа Соввтскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 62Ь, 24, 01

Заявлено 31.Х.1967 (№ 1193823,40-23) с присоединением заявки ¹

Комитет по делай изобретений и открытий при Совете Министров

СССР

Л1ПК В 64с

УДК 683.338.2(088.8) Приоритет

Опубликовано 24.Х!1,1968. Бюллетень № 3

Дата опубликования описания 26Л" Е1969

Авторы изобретения

Г. В. Шулятьев и А. Г. Романюк

Заявитель

УСТРОЙСТВО ДЛЯ ЗАПИРАНИЯ ДВЕРИ

Изобретение относится к оборудованшо летательных аппаратов и, в частности, служит для запирания двери кабины самолета.

Известно устройство для закрывания двери гермокабины, содержащее несущие штыри, расположенные по окантовке двери, тяги с рычагами, взаимодействующими со штырями, и ручку управления, соединенную с тягами через двуплечий рычаг с серьгами так, что шарнирная ось крепления их при запирании заходит за мертвую точку вращения. Однако в таком устройстве отсутствует элемент, позволяющий продублировать положение «мертвого хода», что делает известное устройство достаточно надежным.

Целью изобретения является повышение надежности работы устройства. Достигается это тем, что серьга имеет соединенные с помощью кардана валики, на которых закреплены запирающие рычаги, соединенные через коромысла с несущими рычагами.

На фиг. 1 изображена окантовка двери с расположенными на ней упорами; на фиг. 2— устройство, вид сбоку; на фиг. 3 — общий вид устройства из кабины.

Упоры 1 утоплены в окантовке 2 двери 8, на которой установлена ручка управления 4, соединенная с двуплечим рычагом 5 и серьгами 6. На серьгах шарнирно закреплены валики 7 и 8, соединенные между собой карданом

9. 1 валикам 7 и 8 прикреплены запирающие рычаги 10, соед1шенные через коромысла 11 с несущими рычагами 12, причем последние взаимодействуют с упорами 1.

Для закрывания двери при повороте ручки

4 управления серьги 6 притягиваются к центру вращения, заходя за мертвую точку, и

1О передают вращение валикам 7 и 8. Рычаги 10 поворачиваются, заходя за мертвую точку, и тянут за собой коромысла 11 и несущие рычаги 12. Рычаги 12 накатываются на упоры до тех пор, пока герметизирующие трубки на

15 окантовке двери будут поги1остью обжаты.

Предмет изобретения

Устройство для запирания двери, содержащее упоры, утопленные в окантовку двери, 20 несущие рычаги, взаимодействующие с указанными упорами, и закреплеину1о на двери ручку управления с двуплечим рычагом и ссрьгой, or III÷ èîùeåñÿ тем, что, с целью повышения надежности работы устройства, к

25 серы е прикреплены соединенные с помощью кардана Валики, На которых закреплены запирающие рычаги, соединенные через коромысла с несущими рычагами, Составитель Н. Бачулис
