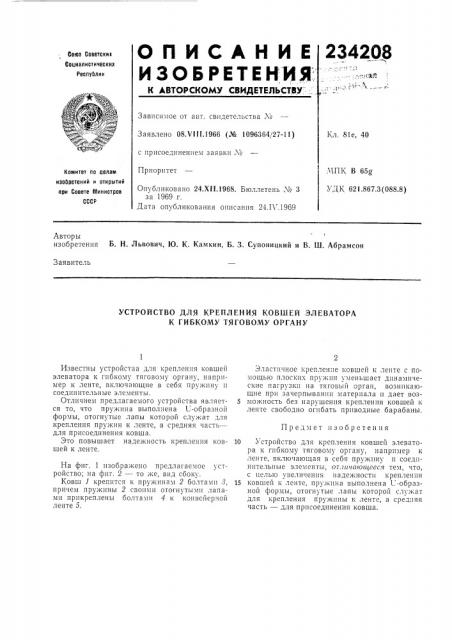

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ:

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства X

Кл. 81е, 40

Заявлено 08,Н111.1966 (№ 1096364/27-11) с присоединением заявки ¹

МПК В 65о

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.3(088.8) Опубликовано 24.Х11.1968. Бюллетень ¹ 3 за 1969 г.

Дата опубликования описания 24.1 .1969

Авторы изобретения Б. Н. Львович, Ю. К. Камкин, Б. 3, Супоницкий и В. Ш. Абрамсон

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КОВШЕЙ ЭЛЕВАТОРА

К ГИБКОМУ ТЯГОВОМУ ОРГАНУ

Предмет изобретения

Известны устройства для крепления ковшей элеватора к гибкому тяговому органу, например к ленте, включающие в себя прунсину и соединительные элементы.

Отличием предлагаемого устройства является то, что пружина выполнена L-образной формы, отогнутые лапы которой служат для крепления пружин к ленте, а средняя часть— для присоединения ковша.

Это повышает надежность крепления ковшей к ленте.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — то же, вид сбоку.

Ковш 1 крепится к прухкинам 2 болтами 3, причем пружины 2 своими отогнутыми лапами прикреплены болтами 4 к конвейерной ленте 5.

Эластичное крепление ковшей к ленте с помощью плоскик пружин уменьшает динамические нагрузки на тяговый орган, возникающие при зачерпывании материала и дает воз5 можность без нарушения крепления ковшей к ленте свободно огибать приводные барабаны.

10 Устройство для крепления ковшей элеватора к гибкому тяговому органу, например к ленте, включающая в себя пружину и соединительные элементы, отличпющееся тем, что, с целью увеличения надежности крепления

15 ковшей к ленте, пружина выполнена L-образной формы, отогнутые лапы которой служат для крепления пружины к ленте, а средняя часть — для присоединения ковша.

234208

Уи2. 2 ад. г
