Реферат



у

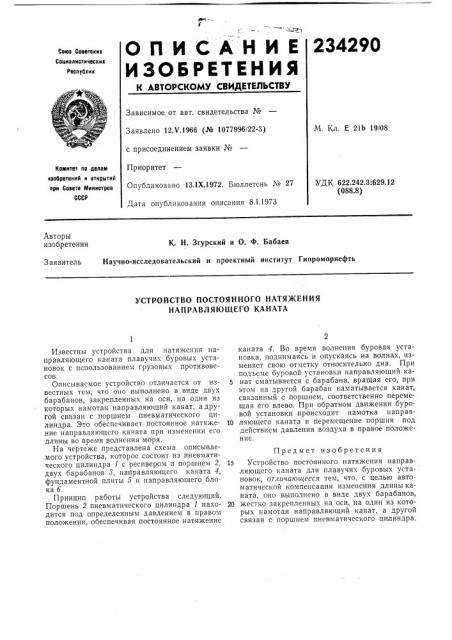

О П И С А Н И Е 234290

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Ч.1966 (№ 1077996/22-3) с присоединением заявки №

Приоритет

Опубликовано 13.IX.1972. Бюллетень № 27

Дата опубликования описания 8.1.1973

М. Кл. Е 21Ь 19/08

Комитет по делам кзобретений к открытий при Совете Министров

СССР

УДК 622.242.3:629.12 (088.8) Авторы изобретения

К. Н. Згурский и О. Ф. Бабаев

Научно-исследовательский и проектный институт Гипроморнефть

Заявитель

УСТРОЙСТВО ПОСТОЯННОГО НАТЯЖЕНИЯ

НАПРАВЛЯЮЩЕГО КАНАТА

Известны устройства для натяжения направляющего каната плавучих буровых установок с использованием грузовых противовесов.

Описываемое устройство отличается от известных тем, что оно выполнено в виде двух барабанов, закрепленных на оси, на один из которых намотан направляющий канат, адругой связан с поршнем пневматического цилиндра. Это обеспечивает постоянное натяжение направляющего каната при изменении его длины во время волнения моря.

На чертеже представлена схема описываемого устройства, которое состоит из пневматического цилиндра 1 с ресивером и поршнем 2, двух барабанов 8, направляющего каната 4, фундаментной плиты 5 и направляющего блока б.

Принцип работы устройства следующий.

Поршень 2 пневматического цилиндра 1 находится под определенным давлением в правом положении, обеспечивая постоянное натяжение каната 4. Во время волнения буровая установка, поднимаясь и опускаясь на волнах, изменяет свою отметку относительно дна. При подъеме буровой установки направляющий ка5 нат сматывается с барабана, вращая его, при этом на другой барабан наматывается канат, связанный с поршнем, соответственно перемещая его влево. При обратном движении буровой установки происходит намотка направ10 ляющего каната и перемещение поршня под действием давления воздуха в правое положение.

Предмет изобретения

15 Устройство постоянного натяжения направляющего каната для плавучих буровых установок, отличающееся тем, что, с целью автоматической компенсации изменения длины каната, оно выполнено в виде двух барабанов, 20 жестко закрепленных на оси, на один из которых намотан направляющий канат, а другой связан с поршнем пневматического цилиндра.
