Реферат

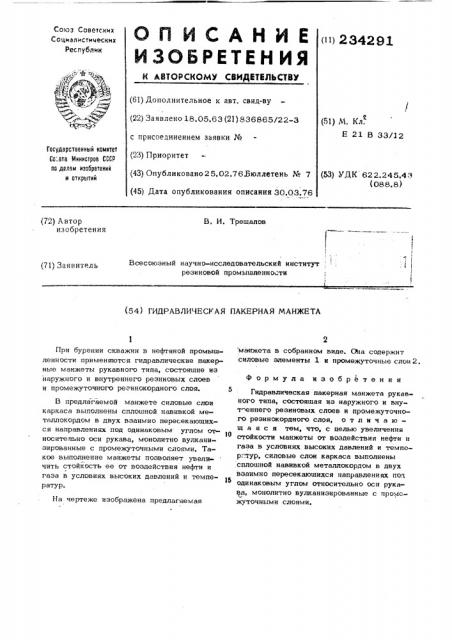

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ к авторском свидетельств

Союз Советских

Социалистических

Республик (11) 234291 ф,,.Д 9 ð» (61) Дополнительное к авт. свид-ву (22) Заявлено 18.05.63 (21) 836865/22-3 с присоединением заявки М (23) Приоритет (43) Опубликовано 25.02,76.Бюллетень ¹ 7 (45) Дата опубликования описания 30.03.76 (51) И. Кл

В 33/12

Государственный комитет

Со:етв Министров СССР по делам изобретений и открытий (53) УДК 622.245.43 (088.8) {72) Автор изобретения

В. И. Трешалов

Всесоюзный научно-исследовательский институт резиновой промышленно ти (71) Заявитель (54) ГИДРАВЛИЧЕСКАЯ ПАКЕРНАЯ МАНЖЕТА

При бурении скважин в нефтяной промышленности применяются гидравлические пакерные манжеты рукавного типа, состоящие иэ наружного и внутреннего резиновых слоев и промежуточного резинокордного слоя. 5

В предлагаемой манжете силовые слои каркаса выполнены сплошной навивкой метяллокордом в двух взаимно пересекающихся направлениях под одинаковым: углом err носительно оси рукава, монолитно вулканизированные с промежуточными слоями. Такое выполнение манжеты позволяет увеличить стойкость ее от воздействия нефти и газа в условиях высоких давлений и температур.

На чертеже изображена предлагаемая манжета в собранном виде. Oha содержит силовые элементы 1 и промежуточные слои 2, Формула изобретения

Гидравлическая пакерная манжета рукавного типа, состоящая из наружного и внут еннего резиновых слоев и промежуточного резинокордного слоя, о т л и ч а ющ а я с я тем, что, с целью увеличения стойкости манжеты от воздействия нефги и газа в условиях высоких давлений и темпер,".тур, силовые слои каркаса выполнены сплошной навивкой металлокордом в двух взаимно пересекающихся направлениях под одинаковым углом относительно оси рукамонолитно вулканизированные с промежуточными слоями, 234291

Заказ 108

Тираж +90

Подписное

UHHHHH Государственного комитета Совета Мчнистров СССР по делам изобретений и открытий

113035, Москва, Ж-Э5, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Гагарина, 101

Составитель Н. Карташов

Редактор Т, Караиова Техред М. Ликович Корректор, Н. Бабурка
