Способ воспроизведения данных широковещания в приемнике

Способ воспроизведения данных широковещания в приемнике

Иллюстрации

Показать все

Реферат

Изобретение относится к способу воспроизведения данных широковещания в приемнике.

Уровень техники

В текущее время терминал широковещания может воспроизвести данные, принятые из одного канала широковещания. Альтернативно, терминал широковещания может хранить принятые данные широковещания в памяти и, впоследствии, воспроизвести данные в более позднее время. Однако традиционный терминал широковещания неспособен одновременно принимать данные широковещания из двух или более каналов широковещания для воспроизведения или хранения.

Сущность изобретения

Настоящее изобретение направлено на способ воспроизведения данных широковещания в приемнике.

Дополнительные признаки и преимущества изобретения будут частично изложены в описании, которое следует ниже, и частично будут явствовать из описания или могут быть изучены при практическом использовании изобретения. Цели и другие преимущества изобретения могут быть реализованы и достигнуты структурой, подробно показанной в написанном описании и формуле изобретения, так же как и в прилагаемых чертежах.

Чтобы достигнуть этих и других преимуществ в соответствии с целью настоящего изобретения, как осуществленных и широко описанных, настоящее изобретение осуществляется в способе воспроизведения данных широковещания в приемнике, способ содержит прием первых данных через первый канал широковещания в приемнике, выполнение воспроизведения первых данных, прием вторых данных через второй канал широковещания в приемнике, сохранение сегмента принятых вторых данных, если вторые данные принимаются во время воспроизведения первых данных, выполнение воспроизведения сохраненного сегмента после воспроизведения, по меньшей мере, части первых данных и выполнение воспроизведения принятых вторых данных после воспроизведения сохраненного сегмента, где скорость воспроизведения сохраненного сегмента отличается от скорости воспроизведения принятых вторых данных.

В предпочтительном варианте сегмент сохраняется до тех пор, пока продолжительность воспроизведения сохраненного сегмента не будет соответствовать продолжительности непрерывного воспроизведения принятых вторых данных. В предпочтительном варианте, сегмент содержит первую часть вторых данных, принятую во время воспроизведения первых данных, и вторую часть вторых данных, принятую после того, как воспроизведение первых данных заканчивается, и перед тем, как начинается воспроизведение принятых вторых данных.

В предпочтительном варианте приемник является мобильным терминалом. В одном аспекте изобретения воспроизведение сохраненного сегмента выполняется после того, как закончилось воспроизведение первых данных. Альтернативно, воспроизведение сохраненного сегмента выполняется автоматически. В предпочтительном варианте, скорость воспроизведения сохраненного сегмента быстрее, чем скорость воспроизведения принятых вторых данных.

В другом аспекте изобретения способ дополнительно содержит установку резервирования, чтобы принять вторые данные, и сохранение принятых вторых данных, если воспроизведение первых данных происходит во время резервирования. В дополнительном аспекте изобретения способ дополнительно содержит установку первого резервирования, чтобы принять первые данные, прием и выполнение воспроизведения первых данных после резервирования, установку второго резервирования, чтобы принять вторые данные, и сохранение принятых вторых данных, если воспроизведение первых данных происходит во время второго резервирования.

В соответствии с другим вариантом осуществления настоящего изобретения мобильный терминал для воспроизведения данных широковещания содержит приемник для приема первых данных через первый канал широковещания и приема вторых данных через второй канал широковещания и контроллер для выполнения воспроизведения первых данных, сохранения сегмента принятых вторых данных, если вторые данные принимаются во время воспроизведения первых данных, выполнения воспроизведения сохраненного сегмента после воспроизведения, по меньшей мере, части первых данных и выполнения воспроизведения принятых вторых данных после воспроизведения сохраненного сегмента, где скорость воспроизведения сохраненного сегмента отличается от скорости воспроизведения принятых вторых данных.

В предпочтительном варианте сегмент сохраняется, пока длина воспроизведения сохраненного сегмента соответствует длине непрерывного воспроизведения принятых вторых данных. В предпочтительном варианте, сегмент содержит первую часть вторых данных, принятую во время воспроизведения первых данных, и вторую часть вторых данных, принятую после того, как воспроизведение первых данных заканчивается, и перед тем, как начинается воспроизведение вторых данных.

В предпочтительном варианте воспроизведение сохраненного сегмента выполняется после того, как закончилось воспроизведение первых данных. Альтернативно, воспроизведение сохраненного сегмента выполняется автоматически. В предпочтительном варианте скорость воспроизведения сохраненного сегмента быстрее, чем скорость воспроизведения принятых вторых данных.

В одном аспекте изобретения контроллер устанавливает резервирование, чтобы принять вторые данные, и сохраняет принятые вторые данные, если воспроизведение первых данных происходит во время резервирования. В другом аспекте изобретения контроллер устанавливает первое резервирование, чтобы принять первые данные, приемник принимает первые данные после резервирования, и контроллер выполняет воспроизведение первых данных после резервирования, устанавливает второе резервирование, чтобы принять вторые данные, и сохраняет принятые вторые данные, если воспроизведение первых данных происходит во время второго резервирования. В предпочтительном варианте приемник содержит, по меньшей мере, одно из многоканального тюнера и множества одиночных тюнеров.

В соответствии с другим вариантом осуществления настоящего изобретения способ воспроизведения данных широковещания в приемнике содержит прием первых данных через первый канал широковещания в приемнике, выполнение воспроизведения первых данных, установку резервирования для приема вторых данных через второй канал широковещания в приемнике, определение, перекрывается ли продолжительность времени воспроизведения первых данных с резервированием, сохранение принятых вторых данных от начала резервирования, если продолжительность времени воспроизведения первых данных перекрывается с резервированием, и выполнение воспроизведения сохраненных вторых данных после воспроизведения, по меньшей мере, части первых данных.

В предпочтительном варианте приемник является мобильным терминалом. В предпочтительном варианте скорость воспроизведения сохраненных вторых данных отличается от первоначальной скорости воспроизведения вторых данных. В предпочтительном варианте принятые вторые данные сохраняются, пока продолжительность воспроизведения сохраненных вторых данных не будет соответствовать продолжительности непрерывного воспроизведения принятых вторых данных.

В одном аспекте изобретения способ дополнительно содержит выполнение воспроизведения принятых вторых данных после воспроизведения сохраненных вторых данных. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется по команде пользователя. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется, когда заканчивается воспроизведение первых данных. Альтернативно, воспроизведение сохраненных вторых данных выполняется автоматически. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется от начала сохраненных вторых данных.

В другом аспекте изобретения способ дополнительно содержит установку резервирования, чтобы принять первые данные, и прием и выполнение воспроизведения первых данных после резервирования. Способ может также содержать удаление сохраненных вторых данных после того, как закончилось воспроизведение сохраненных вторых данных, предоставление уведомления о том, что принятые вторые данные сохраняются при приеме электронного путеводителя по программе (EPG), и периодическое сохранение принятых вторых данных.

В соответствии с другим вариантом осуществления настоящего изобретения мобильный терминал для воспроизведения данных широковещания содержит приемник для приема первых данных через первый канал широковещания и приема вторых данных широковещания через второй канал широковещания и контроллер для выполнения воспроизведения первых данных, установки резервирования для приема вторых данных через второй канал широковещания, определения, перекрывается ли продолжительность времени воспроизведения первых данных с резервированием, сохранения принятых вторых данных от начала резервирования, если продолжительность времени воспроизведения первых данных перекрывается с резервированием, и выполнения воспроизведения сохраненных вторых данных после воспроизведения, по меньшей мере, части первых данных.

В предпочтительном варианте скорость воспроизведения сохраненных вторых данных отличается от первоначальной скорости воспроизведения вторых данных. В предпочтительном варианте принятые вторые данные сохраняются, пока продолжительность воспроизведения сохраненных вторых данных не будет соответствовать продолжительности непрерывного воспроизведения принятых вторых данных.

В одном аспекте изобретения контроллер выполняет воспроизведение принятых вторых данных после воспроизведения сохраненных вторых данных. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется по команде пользователя. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется, когда заканчивается воспроизведение первых данных. Альтернативно, воспроизведение сохраненных вторых данных выполняется автоматически. В предпочтительном варианте воспроизведение сохраненных вторых данных выполняется от начала сохраненных вторых данных.

В другом аспекте изобретения контроллер устанавливает резервирование, чтобы принять первые данные, приемник принимает первые данные после резервирования, и контроллер выполняет воспроизведение первых данных после резервирования. В предпочтительном варианте контроллер может удалять сохраненные вторые данные после того, как закончилось воспроизведение сохраненных вторых данных, предоставлять уведомление о том, что принятые вторые данные сохраняются, принимать электронный путеводитель по программе (EPG) и периодически сохранять принятые вторые данные. В предпочтительном варианте приемник содержит, по меньшей мере, одно из многоканального тюнера и множества одиночных тюнеров.

В соответствии с другим вариантом осуществления настоящего изобретения способ воспроизведения данных широковещания в приемнике содержит прием первых данных через первый канал широковещания в приемнике, выполнение воспроизведения первых данных, установку, по меньшей мере, одного резервирования для приема, по меньшей мере, одних дополнительных данных, соответственно, через, по меньшей мере, один дополнительный канал широковещания, определение, перекрывается ли продолжительность времени воспроизведения первых данных, по меньшей мере, с одним резервированием, сохранение, по меньшей мере, одних принятых дополнительных данных от начала их соответствующего резервирования, если продолжительность времени воспроизведения первых данных перекрывается, по меньшей мере, с одним резервированием, и выполнение воспроизведения сохраненных, по меньшей мере, одних дополнительных данных после воспроизведения, по меньшей мере, части первых данных.

В предпочтительном варианте приемник является мобильным терминалом. В предпочтительном варианте способ дополнительно содержит сохранение, по меньшей мере, одних принятых дополнительных данных от начала их соответствующего резервирования, если продолжительность времени воспроизведения ранее принятых, по меньшей мере, одних дополнительных данных перекрывается с соответствующим резервированием, и выполнение воспроизведения сохраненных, по меньшей мере, одних дополнительных данных после воспроизведения, по меньшей мере, части ранее принятых, по меньшей мере, одних дополнительных данных.

В соответствии с другим вариантом осуществления настоящего изобретения мобильный терминал для воспроизведения данных широковещания содержит приемник для приема первых данных через первый канал широковещания и приема, по меньшей мере, одних дополнительных данных, соответственно, через, по меньшей мере, один дополнительный канал широковещания и контроллер для выполнения воспроизведения первых данных, установки, по меньшей мере, одного резервирования для приема, по меньшей мере, одних дополнительных данных, соответственно, через, по меньшей мере, один дополнительный канал широковещания, определения, перекрывается ли продолжительность времени воспроизведения первых данных, по меньшей мере, с одним резервированием, сохранения, по меньшей мере, одних принятых дополнительных данных от начала их соответствующего резервирования, если продолжительность времени воспроизведения первых данных перекрывается, по меньшей мере, с одним резервированием, и выполнения воспроизведения сохраненных, по меньшей мере, одних дополнительных данных после воспроизведения, по меньшей мере, части первых данных.

В предпочтительном варианте контроллер сохраняет, по меньшей мере, одни принятые дополнительные данные от начала их соответствующего резервирования, если продолжительность времени воспроизведения ранее принятых, по меньшей мере, одних дополнительных данных перекрывается с соответствующим резервированием, и выполняет воспроизведение сохраненных, по меньшей мере, одних дополнительных данных после воспроизведения, по меньшей мере, части ранее принятых, по меньшей мере, одних дополнительных данных. В предпочтительном варианте приемник содержит, по меньшей мере, одно из многоканального тюнера и множества одиночных тюнеров.

Нужно понимать, что и упомянутое выше общее описание и последующее детальное описание настоящего изобретения являются примерными и объяснительными и предназначены, чтобы предоставить дополнительное объяснение изобретения, как заявлено.

Краткое описание чертежей

Сопутствующие чертежи, которые включены для того, чтобы предоставить дополнительное понимание изобретения и объединены, и составляют часть настоящего описания, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для разъяснения принципов изобретения. Признаки, элементы и аспекты изобретения, которые снабжены ссылками с одинаковыми номерами, в разных чертежах представляют одинаковые, эквивалентные или похожие признаки, элементы или аспекты в соответствии с одним или более вариантами осуществления.

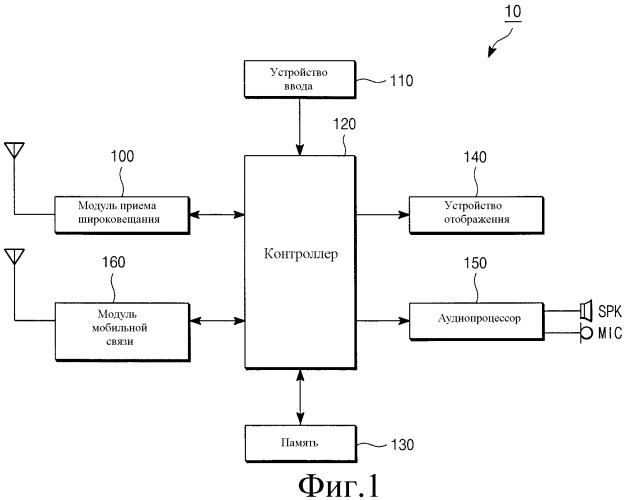

Фиг.1 - схематическая блок-схема терминала широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.2a - блок-схема для иллюстрации движения сигнала широковещания в терминале широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.2b - блок-схема для иллюстрации движения сигнала широковещания в терминале широковещания в соответствии с другим вариантом осуществления настоящего изобретения.

Фиг.3 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых терминалом широковещания через два канала широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.4 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых терминалом широковещания через два канала широковещания в соответствии с одним вариантом осуществления настоящего изобретения, где резервируется конкретная программа второго канала широковещания.

Фиг.5 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых терминалом широковещания через два канала широковещания, в соответствии с одним вариантом осуществления настоящего изобретения, где соответственно резервируются конкретные программы первого и второго канала широковещания.

Фиг.6 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых терминалом широковещания через три канала широковещания, в соответствии с другим вариантом осуществления настоящего изобретения, где конкретные программы трех каналов широковещания резервируются соответственно.

Фиг.7a - 7e иллюстрируют экраны отображения, на которых данные широковещания первого канала широковещания и второго канала широковещания воспроизводятся в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.8a и 8b иллюстрируют экраны отображения, которые указывают сохранение данных второго канала широковещания во время воспроизведения данных первого канала широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.9 - блок-схема способа воспроизведения данных широковещания терминала широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.10 - блок-схема способа воспроизведения данных широковещания терминала широковещания в соответствии с другим вариантом осуществления настоящего изобретения.

Фиг.11 - блок-схема способа воспроизведения данных широковещания терминала широковещания в соответствии с дополнительным вариантом осуществления настоящего изобретения.

Фиг.12 - блок-схема способа воспроизведения данных широковещания терминала широковещания в соответствии с другим вариантом осуществления настоящего изобретения.

Подробное описание предпочтительных вариантов осуществления

Настоящее изобретение относится к способу воспроизведения данных широковещания в приемнике. Варианты осуществления изобретения будут описаны более детальным образом со ссылкой на чертежи.

В соответствии с настоящим изобретением примеры стандартов широковещания, применимые к настоящему изобретению, включают в себя цифровое радиовещание (DAB), цифровое видеовещание - карманное (DVB-H) Европы на основе Eureka-147, среда передачи только с прямыми каналами связи (FLO) Соединенных Штатов Америки, цифровое мультимедийное широковещание (DMB) Кореи, объединенная служба цифрового широковещания - наземная (ISDB-T). DMB Кореи может классифицироваться как наземное цифровое мультимедийное широковещание (T-DMB) на основе Eureka-147 и спутниковое цифровое мультимедийное широковещание (S-DMB), использующее спутниковую связь.

Отметим, что другие типы стандартов широковещания могут быть применимы к настоящему изобретению. Например, настоящее изобретение также применимо к 8-VSB, который является стандартом цифрового телевидения Американского стиля, к ATSC Соединенных Штатов Америки и стандарту широковещания фиксированного типа, такому как наземное цифровое широковещание (DVB-T) Европы.

Фиг.1 является схематической блок-схемой терминала широковещания в соответствии с одним вариантом осуществления настоящего изобретения. Фиг.2a является блок-схемой, иллюстрирующей движение сигнала широковещания в терминале широковещания в соответствии с одним вариантом осуществления настоящего изобретения.

Обращаясь к фиг.1 и 2a, терминал 10 широковещания согласно одному варианту осуществления настоящего изобретения содержит модуль 100 приема широковещания, устройство 110 ввода, контроллер 120, память 130, устройство 140 отображения и аудиопроцессор 150, модуль 160 мобильной связи, устройство 200 переключения и аудио/видеодекодер 210 (A/V). Модуль 100 приема широковещания является беспроводным телекоммуникационным устройством для приема сигнала широковещания из сети широковещания. В предпочтительном варианте модуль 100 приема широковещания принимает сигнал широковещания, транслируемый от центра широковещания согласно различным типам стандартов цифрового широковещания, и передает принятый сигнал широковещания контроллеру 120 или другому устройству. Отметим, что модуль 100 приема широковещания может хранить принятый сигнал широковещания в буфере перед передачей сигнала контроллеру или другому устройству. В этом способе терминал 10 широковещания, включающий в себя модуль 100 приема широковещания, может воспроизводить различное содержимое широковещания или данные широковещания, предоставленные из центра широковещания. В предпочтительном варианте содержимое широковещания или данные воспроизводятся как голос, изображение или символ через устройство 140 отображения или громкоговоритель SPK.

В одном аспекте изобретения модуль 100 приема широковещания включает в себя один тюнер 102 и принимает данные широковещания, по меньшей мере, из двух каналов широковещания. Следовательно, модуль 100 приема широковещания может принимать два сигнала широковещания двух каналов, используя один тюнер 102.

Устройство 110 ввода является интерфейсом, взаимодействующим с периферией или пользователем. Устройство 110 ввода может быть клавиатурой, на которой сформировано множество кнопок, кнопка навигации, на которой сформированы клавиши различных направлений, устройство перемещения, на котором входные данные выбираются согласно количеству вращений устройства перемещения, устройство аудиоввода, в котором используется устройство распознавания голоса, сенсорное устройство ввода, такое как сенсорная панель или сенсорный экран, и беспроводной удаленный контроллер, например. В предпочтительном варианте информация или команда, относящаяся к различной информации, такой как информация, относящаяся к приему широковещания, резервированию или воспроизведению, вводится в терминал 10 широковещания через устройство 110 ввода от периферии или пользователя.

Память 130 может хранить программу для обработки и управления терминала 10 широковещания, особенно, контроллера 120. Память 130 может также хранить справочные данные и различные типы обновляемых данных для хранения. Память 130 постоянно хранит данные в случае, когда запрос удаления не предоставлен. Кроме того, память 130 может включать в себя встроенный или внешний носитель хранения или устройство хранения для временного хранения данных, такое как буфер.

Память 130 предоставляет пространство памяти для хранения программ, необходимых для приема широковещания, резервирования и воспроизведения. Память также хранит введенные данные, выведенные данные и данные обработки, используя различные структуры данных под управлением контроллера 120.

Кроме того, память 130 хранит различные данные широковещания, которые принимаются, по меньшей мере, из двух каналов широковещания через модуль 100 приема широковещания под управлением контроллера 120. Данные широковещания, сохраненные в памяти 130, могут быть удалены под управлением контроллера 120 в заданный момент времени, например, после воспроизведения широковещаемого сигнала.

Под управлением контроллера 120 устройство 140 отображения отображает различные процессы, управляющие действия и изображения терминала 10 широковещания. Устройство 140 отображения предоставляет различную информацию или ввод команд, относящихся к приему широковещания, резервированию и воспроизведению, через экран. Таким образом, пользователь может распознать ход различных процессов через устройство 140 отображения. Пользователь может также различать управление терминалом 10 широковещания через различную информацию или вводы команд, отображенные на устройстве 140 отображения.

Аудиопроцессор 150 обрабатывает голосовые сигналы, введенные в микрофон MIC и выведенные через громкоговоритель SPK. В предпочтительном варианте аудиопроцессор 150 преобразует различные процессы терминала 10 широковещания в голосовой сигнал и выводит сигнал через громкоговоритель SPK. Альтернативно, аудиопроцессор 150 может обрабатывать различную информацию или команды, введенные через микрофон MIC, через голосовой сигнал. Например, различная информация или команда, относящаяся к приему широковещания, резервированию и воспроизведению терминалом 10 широковещания, может быть введена через микрофон MIC. Аудиопроцессор 150 может затем доставлять введенную информацию контроллеру 120, используя устройство голосового ввода, имеющее устройство распознавания голоса, например.

Модуль 160 мобильной связи является беспроводным телекоммуникационным устройством для передачи и приема голоса или сигналов данных в/из сети мобильной связи. В предпочтительном варианте терминал 10 широковещания, включающий в себя модуль 160 мобильной связи, осуществляет различную связь, например голосовую связь, передачу сообщений, доступ к веб-странице, передачу и прием данных, телефонное соединение и передачу мгновенных сообщений.

В предпочтительном варианте терминал 10 широковещания может быть осуществлен в различных формах. Например, терминал 10 широковещания может быть специализированным терминалом широковещания, принимающим только сигнал цифрового широковещания, терминалом широковещания, объединенным с модулем 160 мобильной связи, описанным выше, терминалом цифрового широковещания, объединенным с функцией навигации, и терминалом, имеющим устройство отображения, способным регенерировать сигнал широковещания.

Обращаясь к фиг.2b, в другом аспекте настоящего изобретения сигнал широковещания принимается через первый тюнер 102 и второй тюнер 104. Согласно управляющему сигналу, предоставленному от контроллера 120, устройство 200 переключения доставляет сигнал широковещания, принятый через первый тюнер 102 и второй тюнер 104, одному из памяти 130 и A/V-декодера 210.

A/V-декодер 210 декодирует сигнал широковещания, переданный от устройства 200 переключения, и выводит декодированный сигнал через устройство 140 отображения и/или громкоговоритель SPK. A/V-декодер 210 может быть объединен с аудиопроцессором 150, описанным выше, или оборудован отдельно. Кроме того, устройство 200 переключения и A/V-декодер 210 могут быть осуществлены с помощью аппаратных и программных средств. Также, устройство 200 переключения и A/V-декодер 210 могут быть осуществлены с помощью специализированного процессора или специализированной микросхемы и объединены с контроллером 120.

Контроллер 120 управляет элементами, описанными выше, так же как и общей работой терминала 10 широковещания. Соответственно, работа терминала 10 широковещания согласно одному варианту осуществления настоящего изобретения будет описана в деталях относительно контроллера 120.

В предпочтительном варианте первый тюнер 102 принимает первые данные широковещания из первого канала широковещания, тогда как второй тюнер 104 принимает вторые данные широковещания из второго канала широковещания. В предпочтительном варианте первый канал широковещания и второй канал широковещания имеют одинаковый стандарт широковещания и могут быть каналами, которые транслируют разное мультимедийное содержимое. Каналы могут быть одним из видеоканала, аудиоканала и канала данных. Например, и первый канал широковещания, и второй канал широковещания могут быть каналами, транслируемыми в системе наземного цифрового широковещания мультимедиа (T-DMB), где первый канал широковещания - это видеоканал, а второй канал широковещания - это аудиоканал.

Альтернативно, первый канал широковещания и второй канал широковещания могут быть каналами, имеющими разные стандарты широковещания. Например, первый канал широковещания может быть каналом, транслируемым в системе T-DMB, в то время как второй канал широковещания может быть каналом, транслируемым в системе спутникового цифрового широковещания мультимедиа (S-DMB).

Фиг.3 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых через два канала широковещания терминалом широковещания в соответствии с одним вариантом осуществления настоящего изобретения. Обращаясь к фиг.1, 2a, 2b и 3, первые данные широковещания принимаются через модуль 100 приема широковещания и воспроизводятся (периоды A, B и C на фиг.3). Во время воспроизведения первых данных широковещания дополнительные данные широковещания могут приниматься, по меньшей мере, через один другой канал широковещания. Например, вторые данные широковещания могут приниматься через второй канал широковещания. Однако вторые данные широковещания не могут воспроизводиться, пока воспроизводятся первые данные широковещания. Соответственно, во время воспроизведения первых данных широковещания контроллер 120 управляет терминалом широковещания, чтобы сохранить вторые данные широковещания, принятые через второй канал широковещания, в памяти 130 (периоды B и C на фиг.3).

В соответствии с настоящим изобретением, когда первый канал широковещания выбирается согласно командному сигналу, введенному через устройство 110 ввода, контроллер 120 управляет устройством 200 переключения, чтобы передать первые данные широковещания, принятые через блок 102 первого тюнера, A/V-декодеру 210. A/V-дкодер 210 затем декодирует первые данные широковещания, доставленные от устройства 200 переключения, и воспроизводит их через устройство 140 отображения и/или громкоговоритель SPK. Например, программа новостей, такая как "CNN", может приниматься из первого канала широковещания и воспроизводиться через устройство 140 отображения.

Во время воспроизведения первых данных широковещания контроллер 120 управляет устройством 200 переключения согласно командному сигналу, введенному через устройство 110 ввода, чтобы сохранить в памяти 130 вторые данные широковещания, принятые из второго канала широковещания через модуль 100 приема широковещания. В предпочтительном варианте контроллер 120 активизирует второй тюнер 104 согласно командному сигналу. Активизированный второй тюнер 104 затем принимает вторые данные широковещания из второго канала широковещания и доставляет их устройству 200 переключения. Устройство 200 переключения, под управлением контроллера 120, передает принятые вторые данные широковещания памяти 130. Память 130 затем сохраняет вторые данные широковещания, доставленные от устройства 200 переключения.

Соответственно, во время воспроизведения первых данных широковещания, принятых из первого канала широковещания и отображающихся на устройстве 140 отображения, вторые данные широковещания, такие как драма "LOST II", которые принимаются во время воспроизведения первых данных широковещания, могут быть сохранены в памяти 130. В предпочтительном варианте вторые данные широковещания сохраняются от заданного момента времени, такого как время начала драмы "LOST II". Когда воспроизведение первых данных широковещания, принятых из первого канала широковещания, закончилось, как например, когда второй канал широковещания выбирается пользователем, контроллер 120 продолжает сохранять принятые вторые данные широковещания, тогда как одновременно выполняет воспроизведение сохраненных вторых данных широковещания от заданного прошедшего момента времени (период D на фиг.3).

В предпочтительном варианте контроллер 120 принимает командный сигнал от пользователя через устройство 110 ввода, чтобы выбрать второй канал широковещания. Согласно командному сигналу для выбора второго канала широковещания контроллер 120 декодирует вторые данные широковещания, сохраненные в памяти 130, через A/V-декодер 210 и воспроизводит их через устройство 140 отображения и/или громкоговоритель SPK.

Особенно, так как вторые данные широковещания, сохраненные в памяти 130, воспроизводятся посредством прохождения через A/V-декодер 210, предопределенное количество времени может пройти перед тем, как воспроизводятся вторые данные широковещания, когда контроллер 120 перестраивается от первого канала широковещания ко второму каналу широковещания (период C на фиг.3). Следовательно, чтобы минимизировать время, которое проходит при перестроении от первого канала широковещания ко второму каналу широковещания, контроллер 120 быстро декодирует вторые данные широковещания, сохраненные в памяти 130, через A/V-декодер 210 для немедленного воспроизведения.

В предпочтительном варианте пока воспроизводятся ранее сохраненные вторые данные широковещания, вторые данные широковещания, вновь принятые через второй тюнер 104, могут непрерывно сохраняться в памяти 130 через устройство 200 переключения. Например, драма "LOST II", которая ранее сохранена в памяти 130, может воспроизводиться с момента начала через устройство 140 отображения. Между тем, вторые данные широковещания, которые принимаются на основе реального времени через второй тюнер 104, могут непрерывно сохраняться в памяти 130 во время воспроизведения ранее сохраненных данных. Соответственно, пользователь способен просматривать программу новостей "CNN" и еще способен смотреть полностью драму "LOST II", транслируемую в то же время.

В соответствии с настоящим изобретением, заданный прошедший момент времени, когда данные широковещания второго канала широковещания воспроизводятся, может быть установлен или изменен пользователем согласно различным режимам. Кроме того, режим, в котором данные широковещания второго канала широковещания, сохраненные в памяти 130, воспроизводятся от заданного прошедшего момента времени, может быть изменен.

Фиг.2b является блок-схемой, иллюстрирующей поток сигнала широковещания в терминале широковещания в соответствии с другим вариантом осуществления настоящего изобретения. Как показано на фиг.2b, модуль 100 приема широковещания отличается от модуля на фиг.2a.

Терминал 10 широковещания согласно фиг.1 и 2b содержит модуль 100' приема широковещания, устройство 110 ввода, контроллер 120', память 130', устройство 140 отображения, аудиопроцессор 150, модуль 160 мобильной связи, устройство 200' переключения и аудио/видеодекодер 210' (A/V). Ниже, детальное описание элементов, кроме модуля 100' приема широковещания, будет сокращено, так как они похожи или идентичны с элементами терминала 10 широковещания согласно варианту осуществления изобретения, описанному выше со ссылкой на фиг.1 и фиг.2a.

Как показано на фиг.2b, модуль 100' приема широковещания принимает сигналы широковещания, транслируемые из центра широковещания согласно различным типам стандартов цифрового широковещания. В предпочтительном варианте модуль 100' приема широковещания передает принятый сигнал широковещания контроллеру 120' или другому устройству.

Модуль 100' приема широковещания содержит, по меньшей мере, первый тюнер 102 и второй тюнер 104. В предпочтительном варианте модуль 100' широковещания может одновременно принимать два сигнала широковещания через два разных канала, используя первый тюнер 102 и второй тюнер 104, соответственно. Ниже, используя терминал широковещания в соответствии с вариантом осуществления изобретения, иллюстрированным на фиг.1 и 3, будет приведен в качестве примера способ воспроизведения вторых данных широковещания второго канала широковещания согласно различным режимам от заданного прошедшего момента времени.

Резервирование широковещания

Фиг.4 иллюстрирует временное соотношение между приемом, хранением и воспроизведением данных широковещания, принятых через два канала широковещания в терминале широковещания в соответствии с одним вариантом осуществления настоящего изобретения, где резервируется конкретная программа второго канала широковещания.

Обращаясь к фиг.1 и 4, контроллер 120 сохраняет содержимое резервирования (резервного сохранения) второго канала широковещания в памяти 130, когда период воспроизведения конкретной программы второго канала широковещания резервно сохраняется через устройство 110 ввода. Здесь, содержимое резервирования второго канала широковещания может включать в себя информацию о канале широковещания, время резервирования, информацию о программе канала широковещания и другую дополнительную информацию. В предпочтительном варианте информация о программе канала широковещания предоставляется из центра широковещания через модуль 100 приема широковещания периодически или не период
