Камера со съемным принтером
Иллюстрации
Изобретение касается печатающих устройств и, более конкретно, применений печатающих устройств и связанных блоков типа картриджей носителей печати и т.п. Система камеры печати по требованию, в которой блок камеры, вмещающий объектив, датчик изображения и схему обработки изображения, соединен со съемным блоком посредством устройства сопряжения МАППП ПК. Блок принтера может включать картридж листовой бумаги размером с визитную карточку и иметь габаритные размеры платы III типа МАППП ПК. Таким образом, обеспечена система камеры печати по требованию, которая позволяет использовать съемный и универсальный блок принтера, для обеспечения по требованию отпечатков фотографий, в то же время обеспечивая возможность использовать блок принтера для других целей путем соединения с другими устройствами через устройство сопряжения МАППП ПК. 9 з.п. ф-лы, 91 ил.
Реферат

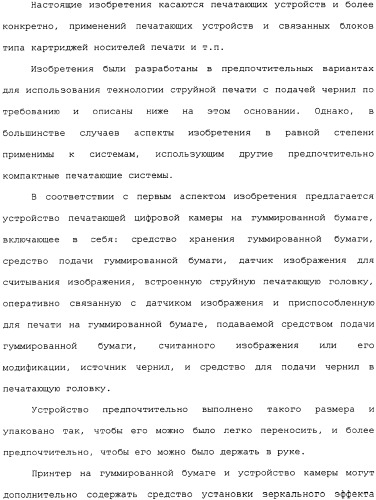

Текст описания приведен в факсимильном виде.
1. Система камеры печати по требованию, содержащая блок камеры, вмещающий объектив, датчик изображения, средство обработки изображения, источник электропитания и устройство сопряжения МАППП ПК, расположенное для приема сигнала от датчика изображения через средство обработки изображения, и съемный блок принтера, имеющий устройство сопряжения МАППП ПК, выполненное с возможностью сцепления с блоком камеры.
2. Система камеры печати по требованию по п.1, в которой блок принтера имеет поддерживающий кожух с устройством сопряжения МАППП ПК, выступающим из одного конца кожуха.
3. Система камеры печати по требованию по п.1, в которой блок принтера включает в себя струйную печатающую головку на ширину страницы и стыковочную панель, выполненную с возможностью приема картриджа для бумаги и расположенную для подачи бумаги из картриджа мимо печатающей головки.
4. Система камеры печати по требованию по п.3, в которой стыковочная панель выполнена с возможностью приема картриджа листовой бумаги.
5. Система камеры печати по требованию по п.4, в которой картридж листовой бумаги выполнен с возможностью удержания листов бумаги размером с визитную карточку.
6. Система камеры печати по требованию по п.5, в которой собранные картридж и принтер приблизительно имеют размер платы МАППП ПК.
7. Система камеры печати по требованию по п.З, где печатающая головка включает в себя цепочку насадок инжекции чернил, каждая из которых соединена с камерой насадок, вмещающей затвор, выполненный с возможностью перемещения внутри камеры с помощью теплового изгибного привода, для выброса чернил по требованию из насадки.
8. Система камеры печати по требованию по п.7, в которой печатающая головка содержит полноцветную печатающую головку, вмещающую резервуары для трех цветных чернил и черных чернил.
9. Система камеры печати по требованию по п.3, включающая в себя картридж для бумаги, выполненный с возможностью удержания стопки нарезанной бумаги, сцепляемой со стыковочной панелью.
10. Система камеры печати по требованию по п.9, в которой нарезанная бумага приблизительно имеет размер визитной карточки.
