Реферат

ТЕХНИЧЕСКАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящее изобретение относится к холодильнику, включающему отделение переключения температуры, которое позволяет пользователю переключать внутреннюю температуру этого отделения на желаемую температуру.

ПРЕДПОСЫЛКИ К СОЗДАНИЮ ИЗОБРЕТЕНИЯ

За последнее время в связи со значительными изменениями условий жизни количество семей, в которых отдельные ее члены принимают пищу в разное время, увеличивается. Соответственно, используются изолирующие коробки и изолирующие контейнеры для хранения, чтобы сохранить приготовленную пищу в нагретом состоянии и тем самым избежать необходимости неоднократного выполнения тепловой обработки.

С другой стороны, в патентном документе 1 описан холодильник, имеющий отделение переключения температуры в дополнение к морозильному отделению и холодильному отделению. Этот холодильник включает воздушную заслонку для открывания/закрывания канала для холодного воздуха, подаваемого к отделению переключения температуры, и нагреватель для увеличения температуры отделения переключения температуры, чтобы тем самым обеспечить возможность переключения внутренней температуры этого отделения на желаемый низкий температурный диапазон, например, для замораживания, охлаждения, как частичного, так и до застывания, в ответ на обращения пользователя с холодильником.

Патентный документ 1: патент Японии JP-A-H10-288440.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ПРОБЛЕМЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ РЕШЕНЫ ПОСРЕДСТВОМ ИЗОБРЕТЕНИЯ

Однако, если используется изоляционная коробка или контейнер для хранения, чтобы сохранить приготовленный пищевой продукт в нагретом состоянии, довольно трудно обеспечить пространство для них, поэтому возрастает финансовая нагрузка на пользователя. Кроме того, такая коробка или контейнер неудобны вследствие того, что перенос в них продукта требует много времени и создает дополнительные хлопоты.

Задача настоящего изобретения заключается в создании достаточно удобного холодильника путем снижения финансовой нагрузки и возможности легкого обеспечения пространства.

СРЕДСТВА ДЛЯ РЕШЕНИЯ ПРОБЛЕМЫ

Для достижения вышеупомянутой задачи согласно настоящему изобретению обеспечивается холодильник, имеющий, по меньшей мере, одно отделение хранения для сохранения хранящегося продукта в холодном состоянии, включающее отделение переключения температуры, которое может переключать его внутреннюю температуру посредством охлаждения охладителем и нагревания нагревателя соответственно на низкотемпературное состояние, при котором хранящийся продукт сохраняется в холодном состоянии, и на высокотемпературное состояние, при котором приготовленный пищевой продукт сохраняется в нагретом состоянии.

Согласно такой компоновке, когда отделение переключения температуры переключается на низкотемпературное состояние, из охладителя подводится холодный воздух и, следовательно, отделение переключения температуры становится низкотемпературным отделением, например, для замораживания, частичного замораживания, застывания и охлаждения. Это позволяет сохранять хранящийся продукт в охлажденном или холодном состоянии. Когда отделение переключения температуры переключается на высокотемпературное состояние, приводится в действие нагреватель для увеличения температуры этого отделения. При этом будет обеспечена возможность временной теплоизоляции приготовленного пищевого продукта с выполнением тепловой обработки в зимних условиях посредством сохранения высокой температуры без использования нагрева и чего-то подобного.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению для отделения переключения температуры задается температура высокотемпературного состояния, составляющая от 50 до 80°С.

Кроме того, в холодильнике с указанной выше компоновкой согласно настоящему изобретению нагреватель выполняется в виде нагревателя такого типа, который обеспечивает термическое излучение.

Холодильник с указанной выше компоновкой согласно настоящему изобретению включает первый подводящий вентиляционный канал для подвода холодного воздуха, создаваемого охладителем, в отделение переключения температуры, первый вентиляционный возвратный канал для подвода воздуха, находящегося в отделении переключения температуры, в охладитель, выпускную воздушную заслонку отделения переключения температуры, предназначенную для регулирования объема воздуха, поступающего в отделение переключения температуры из первого подводящего вентиляционного канала, и возвратную воздушную заслонку отделения переключения температуры, предназначенную для регулирования объема воздуха, вытекающего в первый вентиляционный возвратный канал из отделения переключения температуры.

Согласно этой компоновке, когда отделение переключения температуры охлаждается, выпускная воздушная заслонка и возвратная воздушная заслонка отделения переключения температуры будут открыты. Это вызывает циркуляцию холодного воздуха между отделением переключения температуры и охладителем через первый подводящий вентиляционный канал и первый вентиляционный возвратный канал. Когда происходит охлаждение отделения переключения температуры до заданной температуры, выпускная воздушная заслонка этого отделения будет закрыта для предотвращения переохлаждения. В это время возвратная воздушная заслонка отделения переключения температуры не должна быть закрыта, но ее предпочтительно закрыть для предотвращения вытекания через нее холодного воздуха. Когда температура увеличивается для сохранения температуры отделения переключения температуры, выпускная воздушная заслонка и возвратная воздушная заслонка этого отделения закрываются, и приводится в действие нагреватель. Это препятствует тому, чтобы воздух, находящийся внутри отделения переключения температуры, вытекал из этого отделения, и соответственно будет сохранена высокая температура этого отделения. Как только температура отделения переключения температуры будет увеличена до заданного значения, работа нагревателя прекращается.

В холодильник с указанной выше компоновкой согласно настоящему изобретению дополнительно включен вентилятор отделения переключения температуры, предназначенный для перемешивания воздуха внутри этого отделения и установленный в первом подводящем вентиляционном канале или внутри отделения переключения температуры. Согласно этой компоновке воздух циркулирует в отделении переключения температуры при высокотемпературном состоянии посредством приведения в действие вентилятора отделения переключения температуры.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению отделение для хранения включает морозильное отделение для сохранения хранящегося продукта в замороженном состоянии. При этом выполняется второй возвратный вентиляционный канал для подвода воздуха, находящегося в морозильном отделении, к охладителю, и воздушная заслонка морозильного отделения для регулирования объема воздуха, поступающего во второй возвратный вентиляционный канал из морозильного отделения. Согласно этой компоновке, например, морозильное отделение закрывается, когда отделение переключения температуры переключается с высокотемпературного состояния на низкотемпературное состояние, при этом будет предотвращаться поступление воздуха, выходящего из отделения переключения температуры, в морозильное отделение.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению отделение для хранения представляет собой холодильное отделение, служащее для сохранения хранящегося продукта в охлажденном состоянии. В данном случае обеспечиваются отделение застывания, расположенное в холодильном отделении, второй подводящий вентиляционный канал для подвода холодного воздуха, вырабатываемого в охладителе, к отделению застывания, и воздушная заслонка отделения застывания, служащая для регулирования объема воздуха, поступающего в это отделение из второго подводящего вентиляционного канала. Согласно этой компоновке, например, когда отделение застывания достигает заданной температуры, воздушная заслонка этого отделения закрывается. Таким образом, будет предотвращаться переохлаждение.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению холодильный агент, используемый в цикле замораживания для охлаждения охладителя, представляет собой воспламеняющийся холодильный агент, а нагреватель имеет температуру поверхности, которая ниже точки воспламенения воспламеняемого агента.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению имеется металлическая пластина, расположенная по периферии нагревателя.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению нагреватель установлен на донной части отделения переключения температуры, причем с промежутком, определяемым между нагревателем и донной поверхностью отделения переключения температуры, при этом металлическая пластина установлена со стороны нагревателя, противоположной донной поверхности отделения переключения температуры.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению имеется ящик для хранения, включающий донную поверхность, выполненную из металла, который установлен в отделении переключения температуры.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению обеспечивается зазор порядка 7 мм или менее между ящиком для хранения и боковой поверхностью или донной поверхностью отделения переключения температуры.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен датчик, который определяет, установлен ли ящик для хранения в отделении переключения температуры, при этом нагревателем управляют на основании результатов, определяемых датчиком. Согласно этой конфигурации, например, когда ящик для хранения удаляется для очистки или чего-то подобного, и когда обнаружено, что ящик для хранения не находится на месте, подача напряжения к нагревателю будет прекращена. Это приводит к снижению температуры металлической пластины и соответственно уменьшает опасность получения пользователем травмы в виде ожога при случайном касании металлической пластины.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включена металлическая полка, находящаяся в отделении переключения температуры.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению мощность нагревателя в тот период, в течение которого температура повышается от низкотемпературного состояния до высокотемпературного состояния, больше мощности нагревателя в тот период, в течение которого сохраняется температура при высокотемпературном состоянии. Согласно этой компоновке, когда отделение переключения температуры переключено на высокотемпературное состояние, нагреватель будет приведен в действие с высокой мощностью и отделение переключения температуры вступает в период увеличения температуры, в течение которого его температура будет увеличена до высокого значения. Когда отделение переключения температуры достигает заданного значения, нагреватель приводится в действие с небольшой мощностью, при этом отделение вступает в период изоляции тепла, в течение которого температура будет сохранена постоянной при ее высоком значении.

В холодильнике с указанной выше компоновкой согласно настоящему изобретению мощность нагревателя изменяется на коэффициент его использования. Согласно этой компоновке, когда отделение переключения температуры переключается на высокотемпературное состояние, нагреватель приводится в действие с коэффициентом использования, например, порядка 100%. Когда отделение переключения температуры достигает заданной температуры, нагреватель приводится в действие, например, с коэффициентом использования порядка 50%, чтобы сохранять постоянное высокое значение температуры.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен первый датчик для определения внутренней температуры отделения переключения температуры, и второй датчик, установленный рядом с нагревателем для определения температуры вблизи от нагревателя, при этом мощность нагревателя изменяется на основании результатов, определяемых первым датчиком, причем работа нагревателя прекращается, когда температура, определяемая вторым датчиком, будет больше, чем заданная температура.

Согласно этой компоновке внутренняя температура отделения переключения температуры в течение периода увеличения температуры определяется посредством первого датчика. Когда температура, определяемая первым датчиком, достигает заданного значения, мощность нагревателя будет понижена до состояния изоляции тепла. Когда температура, определяемая вторым датчиком, становится выше заданной температуры в течение периода увеличения температуры или в течение периода изоляции тепла, работа нагревателя прекращается.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен вентилятор для циркуляции воздуха в отделении переключения температуры, при этом вентилятор приводится в действие в заданное время перед подачей напряжения к нагревателю, и прекращается его приведение в действие в заданное время после прекращения работы нагревателя. Согласно этой компоновке к нагревателю подается напряжение для повышения температуры в таком состоянии, при котором в отделении переключения температуры посредством приведения в действие вентилятора создается циркулирующий воздушный поток. Кроме того, прекративший работу нагреватель охлаждается посредством воздушного потока, создаваемого вентилятором.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включены первый датчик для определения внутренней температуры отделения переключения температуры и вентилятор для циркуляции воздуха в отделении переключения температуры, при этом мощность нагревателя изменяется на основании результатов, определяемых первым датчиком, а объем воздуха от вентилятора будет увеличиваться, когда температура, определяемая первым датчиком, превышает заданную температуру.

Согласно этой компоновке внутренняя температура отделения переключения температуры определяется первым датчиком, и когда температура, определяемая первым датчиком, достигает заданного значения посредством увеличения температуры отделения переключения температуры, мощность нагревателя будет уменьшаться, так чтобы отделение переключения температуры перешло в состояние изоляции тепла. Кроме того, когда температура, определяемая первым датчиком, достигает заданного значения, объем воздуха увеличивается, так что происходит ускорение охлаждающего действия. Значение задаваемой температуры устанавливается таким, чтобы оно было ниже температуры, при которой нагреватель прекращает работу, причем в случае ненормально высокой температуры будет подан сигнал опасности.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен второй датчик, установленный рядом с нагревателем для определения температуры вблизи нагревателя, при этом объем воздуха от вентилятора увеличивается, когда температура, определяемая вторым датчиком, превышает заданное значение. Согласно этой компоновке, когда температура, определяемая вторым датчиком, достигает заданного значения, объем воздуха увеличивается, так что охлаждающее действие будет ускорено.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен первый датчик для определения внутренней температуры отделения переключения температуры, второй датчик, установленный рядом с нагревателем для определения температуры вблизи нагревателя, и вентилятор для циркуляции воздуха в отделении переключения температуры, при этом мощность нагревателя изменяется на основании результатов, определяемых первым датчиком, и объем воздуха от вентилятора будет увеличиваться, когда разность температур, определяемых первым и вторым датчиками, превышает заданное значение.

Согласно этой компоновке внутренняя температура отделения переключения температуры определяется первым датчиком, и когда температура, определяемая первым датчиком, достигает заданного значения посредством повышения температуры в отделении переключения температуры, мощность нагревателя понижается, так что отделение переключения температуры переходит в состояние изоляции тепла. Кроме того, когда разность температур, определяемых первым и вторым датчиками, достигает заданного значения, объем воздуха увеличивается, так что происходит ускорение охлаждающего действия. Задаваемая температура устанавливается равной разности температур, меньшей той разности температур, при которой нагреватель прекращает работу, например вследствие ненормально высокой температуры вблизи нагревателя.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен датчик открывания/закрывания для обнаружения открывания и закрывания дверцы отделения переключения температуры, при этом нагреватель прекращает работу, когда дверца этого отделения открывается в тот период, в течение которого температура увеличивается, или в тот период, в течение которого происходит сохранение температуры при высокотемпературном состоянии, и к нагревателю подается напряжение, когда дверца закрывается. Согласно этой компоновке, когда дверца отделения переключения температуры открывается в период повышения температуры или в период изоляции тепла, в течение которого температура сохраняется при высоком значении, датчик открывания/закрывания обнаруживает это и работа нагревателя будет прекращена.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включен датчик открывания/закрывания для обнаружения открывания и закрывания дверцы отделения переключения температуры, а также вентилятор для подвода холодного воздуха в отделение переключения температуры, при этом вентилятор приводится в действие в тот период, в течение которого температура отделения переключения температуры падает от высокотемпературного состояния до низкотемпературного состояния, причем действие вентилятора сохраняется, когда дверца открывается.

В холодильник с указанной выше компоновкой согласно настоящему изобретению включено морозильное отделение для сохранения хранимого продукта в замороженном состоянии посредством охлаждения охладителем, при этом в тот период, в течение которого температура отделения переключения температуры понижается от высокотемпературного состояния до низкотемпературного состояния, воздух, вытекающий из морозильного отделения и отделения переключения температуры, подводится к охладителю; охлажденный воздух путем его разделения подается в морозильное отделение и в отделение переключения температуры, а задаваемая температура морозильного отделения понижается для обеспечения переохлажденного состояния.

Согласно этой компоновке, когда температура отделения переключения температуры будет переключена с высокотемпературного состояния на низкотемпературное состояние, морозильное отделение будет сообщаться с отделением переключения температуры, например, посредством открывания воздушной заслонки. Воздух, находящийся в морозильном отделении и в отделении переключения температуры, будет подводиться к охладителю, при этом воздух, охлажденный охладителем, течет таким образом, чтобы он был разделен для поступления в морозильное отделение и в отделение переключения температуры. Поскольку температура воздуха, вытекающего из отделения переключения температуры, высокая и не понижена до заданного низкого значения, морозильное отделение будет охлаждаться до температуры, которая ниже, чем обычная задаваемая температура.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

Согласно настоящему изобретению, поскольку в нем обеспечивается отделение переключения температуры, способное переключать внутреннюю температуру в этом отделении между низкотемпературным состоянием, при котором хранящийся продукт сохраняется в холодном состоянии, и высокотемпературным состоянием, при котором приготовленный пищевой продукт хранится в нагретом состоянии, может быть создан весьма удобный холодильник с уменьшением финансовых расходов и простым обеспечением пространства для сохранения приготовленного пищевого продукта в нагретом состоянии.

Согласно настоящему изобретению, поскольку в отделении переключения температуры задается температура высокотемпературного состояния, составляющая от 50°С до 80°С, можно сохранять тепло при температуре, которая выше чем температура роста большинства бактерий, отравляющих пищевые продукты, и обеспечить холодильник, который безопасен в отношении санитарного состояния пищевых продуктов. Кроме того, поскольку температура для высокотемпературного состояния удерживается при значении, которое ниже, чем температура теплостойкости обычно используемых полимерных деталей, можно обеспечить холодильник, имеющий отделение переключения температуры, цена которого невелика.

Согласно настоящему изобретению, поскольку нагреватель выполняется в виде нагревателя со стеклянной трубкой и такого типа, который создает термическое излучение, скорость нагревания будет высока. Это обеспечивает возможность быстрого превышения температурного диапазона роста бактерий, отравляющих пищевые продукты. Следовательно, может быть создан холодильник, который безопасен в отношении санитарного состояния пищевых продуктов. Кроме того, поскольку пространство, занимаемое нагревателем, невелико даже тогда, когда его мощность увеличена, опасность получения пользователем травмы в виде ожога снижается вследствие расположения нагревателя в задней части отделения переключения температуры.

Согласно настоящему изобретению, поскольку установлены выпускная воздушная заслонка отделения переключения температуры и возвратная воздушная заслонка отделения переключения температуры, уплотняющее свойство этого отделения улучшено. Это обеспечивает возможность сохранения высокой температуры отделения переключения температуры в течение более продолжительного времени. Кроме того, может быть предотвращено течение нагретого воздуха назад в другие отделения.

Согласно настоящему изобретению, поскольку установлен вентилятор отделения переключения температуры, переключение температуры в этом отделении может быть осуществлено быстро. Кроме того, внутренняя температура может быть сохранена равномерной посредством циркуляции воздуха в отделении переключения температуры. Помимо этого, посредством направления воздуха к поверхности нагревателя можно предотвратить повышение температуры поверхности нагревателя.

Согласно настоящему изобретению, поскольку установлена воздушная заслонка морозильного отделения, когда отделение переключения температуры переключено с высокотемпературного состояния на низкотемпературное состояние, воздух, выходящий из этого отделения, не течет назад в морозильное отделение. Это позволяет предотвратить повышение температуры морозильного отделения.

Согласно настоящему изобретению, поскольку установлена воздушная заслонка отделения застывания, переохлаждение в отделении застывания может быть предотвращено.

Согласно настоящему изобретению, поскольку температура поверхности нагревателя ниже, чем точка воспламенения воспламеняемого холодильного агента, можно предотвратить воспламенение в случае утечки холодильного агента и, следовательно, может быть создан безопасный холодильник.

Согласно настоящему изобретению, поскольку вокруг нагревателя расположена металлическая пластина, тепло от нагревателя будет передаваться металлической пластине и в значительной степени будет выделяться в отделение переключения температуры, следовательно, эффективность нагревания может быть повышена.

Согласно настоящему изобретению нагреватель установлен на донной части отделения переключения температуры, при этом обеспечивается промежуток между нагревателем и донной поверхностью отделения переключения температуры, а металлическая пластина расположена со стороны нагревателя, которая противоположна донной поверхности отделения переключения температуры. В результате нагреватель будет закрыт металлической пластиной и, следовательно, становится возможным избежать опасности получения пользователем травмы в виде ожога при касании нагревателя. Кроме того, поскольку с нижней стороны от нагревателя находится промежуток, нагреватель и внутренняя стенка отделения переключения температуры будут термически изолированы посредством воздуха, и, следовательно, можно сдерживать повышение температуры внутренней стенки. Это предотвращает деформацию внутренней стенки и позволяет сдерживать влияние тепла на отделение для хранения с другой стороны внутренней стенки.

Согласно настоящему изобретению, поскольку в отделении переключения температуры установлен ящик для хранения, имеющий донную поверхность, выполненную из металла, нагревание от донной поверхности ящика может быть эффективно обеспечено посредством нагревателя, расположенного с нижней стороны от ящика. Помимо этого, в течение нагревания нагревателем может быть предотвращена деформация донной поверхности ящика для хранения отвеса пищевого продукта, размещаемого в этом ящике. Кроме того, даже если кухонные принадлежности для приготовления пищи (противень, сковородка или что-то подобное), только что удаленные непосредственно от нагревателя, устанавливают на ящик для хранения, его тепловая деформация может быть предотвращена.

Далее, согласно настоящему изобретению обеспечивают зазор порядка 7 мм или менее между ящиком для хранения и боковой поверхностью или донной поверхностью отделения переключения температуры. Это затрудняет касание пользователем металлической пластины и, следовательно, повышает безопасность холодильника 1.

Согласно настоящему изобретению, поскольку нагреватель управляется на основании результатов, определяемых датчиком, который определяет, помещен ли ящик для хранения в отделение переключения температуры, если этот ящик 11 был удален для очистки или чего-то подобного, становится возможным уменьшить опасность получения пользователем травмы в виде ожога при случайном касании металлической пластины.

Согласно настоящему изобретению, поскольку в отделении переключения температуры установлена металлическая полка, эффективность хранения пищевых продуктов будет повышена, и когда пищевой продукт помещается в отделение переключения температуры, находящееся в высокотемпературном состоянии, деформация от веса пищевого продукта будет предотвращаться. Помимо этого, в результате сетчатой конструкции металлической полки легко происходит конвекция воздуха внутри отделения переключения температуры, что позволяет сохранять равномерную внутреннюю температуру.

Согласно настоящему изобретению, поскольку мощность нагревателя в тот период, в течение которого происходит повышение температуры с низкотемпературного состояния до высокотемпературного состояния, больше мощности нагревателя в тот период, в течение которого происходит сохранение температуры при высокотемпературном состоянии, отделение переключения температуры может быть быстро переключено на высокотемпературное состояние.

Согласно настоящему изобретению, поскольку мощность нагревателя изменяется на коэффициент его использования, можно обеспечить холодильник, в котором можно легко изменять мощность нагревателя.

Согласно настоящему изобретению холодильник включает первый датчик для определения внутренней температуры отделения переключения температуры и второй датчик, расположенный рядом с нагревателем для определения температуры вблизи нагревателя, при этом нагреватель прекращает работу по результатам, которые определяет второй датчик. Это позволяет в части, находящейся вблизи нагревателя, предотвратить перегрев, который не может быть обнаружен первым датчиком, а также предотвратить задымление, возгорание, деформацию или что-то подобное в нагревателе или вокруг него. Следовательно, даже если используется нагреватель большой мощности, может быть обеспечен холодильник с высоким уровнем безопасности.

Согласно настоящему изобретению, поскольку вентилятор начинает приводиться в действие в заданное время до подачи напряжения к нагревателю, нагреватель будет находиться под напряжением в таком состоянии, при котором в отделении переключения температуры будет создаваться циркуляция воздуха. Это способствует предотвращению перегрева вокруг нагревателя. Помимо этого, поскольку работа вентилятора прекращается в заданное время после того, как будет прекращена работа нагревателя, нагреватель будет охлаждаться воздушным потоком, создаваемым вентилятором. Это способствует предотвращению перегрева вокруг нагревателя. Следовательно, может быть дополнительно повышена безопасность.

Согласно настоящему изобретению холодильник включает первый датчик для определения внутренней температуры отделения переключения температуры и вентилятор для циркуляции воздуха в отделении переключения температуры, при этом объем воздуха от вентилятора увеличивается, когда температура, определяемая первым датчиком, превышает заданную температуру. В результате охлаждение выполняется посредством увеличения объема воздуха, чтобы температура в отделении переключения температуры не достигла ненормально высокого значения, вследствие чего может быть предотвращен перегрев. Это позволяет дополнительно повысить безопасность, а также повысить удобство за счет уменьшения отклоняющихся от нормы случаев прекращения работы или чего-то подобного.

Согласно настоящему изобретению, поскольку объем воздуха от вентилятора увеличивается, когда температура, определяемая вторым датчиком, установленным рядом с нагревателем для определения температуры вблизи от нагревателя, превышает заданную величину, обеспечивается охлаждение посредством увеличения объема воздуха, чтобы температура вокруг нагревателя не стала ненормально высокой. Таким образом, может быть предотвращен перегрев.

Согласно настоящему изобретению, поскольку установлены первый датчик для определения внутренней температуры отделения переключения температуры, второй датчик, установленный рядом с нагревателем для определения температуры вблизи нагревателя, и вентилятор для циркуляции воздуха в отделении переключения температуры, а объем воздуха от вентилятора увеличивается, когда разность температур, определяемых первым и вторым датчиками, превышает заданную величину, можно обеспечить равномерность распределения температуры внутри отделения переключения температуры. Следовательно, можно предотвратить нагревание той части, которая является смежной с нагревателем, до ненормально высокой температуры вследствие блокирования или чего-то подобного, создаваемого хранящимся продуктом.

Согласно настоящему изобретению, поскольку нагреватель прекращает работу, когда дверца отделения переключения температуры открывается при высокотемпературном состоянии, и к нагревателю будет подано напряжение, когда дверца закрывается, травма в виде ожога от контакта с нагревателем, находящимся при высокой температуре, будет предотвращена. Следовательно, может быть дополнительно повышена безопасность.

Согласно настоящему изобретению, поскольку вентилятор приводится в действие в тот период, в течение которого температура отделения переключения температуры снижается с высокотемпературного состояния до низкотемпературного состояния, и действие вентилятора будет сохранено, когда дверца открывается, отделение переключения температуры может быть быстро переключено на низкую температуру посредством выпуска наружу воздуха, находящегося при высокой температуре.

Согласно настоящему изобретению, поскольку задаваемая температура морозильного отделения понижается для обеспечения переохлажденного состояния в тот период, в течение которого температура в отделении переключения температуры понижается с высокотемпературного состояния до низкотемпературного состояния, можно предотвратить создания локально высокой температуры морозильного отделения из-за притока воздуха, находящегося при высокой температуре, и сохранить свежесть хранящегося продукта.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

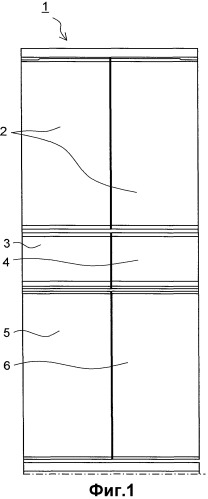

На фиг. 1 представлен вид спереди холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.2 представлен правосторонний вид холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.3 представлен правосторонний вид в сечении холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.4 представлен правосторонний вид в сечении отделения переключения температуры холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.5 представлен передний вид в сечении средней секции холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.6 представлена схема потока холодного воздуха, показывающая течение холодного воздуха в холодильнике согласно первому варианту осуществления настоящего изобретения.

На фиг.7 представлены графики, показывающие пример управления нагревателем холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.8 представлены графики, показывающие другой пример управления нагревателем холодильника согласно первому варианту осуществления настоящего изобретения.

На фиг.9 представлен правосторонний вид в сечении отделения переключения температуры холодильника согласно второму варианту осуществления настоящего изобретения.

На фиг.10 представлен передний вид в сечении средней секции холодильника согласно второму варианту осуществления настоящего изобретения.

На фиг.11 представлен правосторонний вид в сечении отделения переключения температуры холодильника согласно третьему варианту осуществления настоящего изобретения.

На фиг.12 представлен передний вид в сечении средней секции холодильника согласно третьему варианту осуществления настоящего изобретения.

На фиг.13 представлена блок-схема, показывающая операцию переключения на высокотемпературное состояние отделения переключения температуры холодильника согласно третьему варианту осуществления настоящего изобретения.

На фиг.14 представлена блок-схема, показывающая операцию переключения на низкотемпературное состояние отделения переключения температуры холодильника согласно третьему варианту осуществления настоящего изобретения.

СПИСОК ПОЗИЦИЙ

1 - холодильник;

2 - холодильное отделение;

3 - отделение переключения температуры;

4 - отделение для льда;

5 - отделение для овощей;

6 - морозильное отделение;

9 - дверца;

12, 26 - подводящий вентиляционный канал;

13 - выпускная воздушная заслонка отделения переключения температуры;

14, 18, 28 - вентилятор;

15 - нагреватель;

17 - охладитель;

16, 24 - датчик температуры;

19, 21 - вентиляционный возвратный канал;

20 - возвратная воздушная заслонка отделения переключения температуры;

22 - воздушная заслонка морозильного отделения;

25 - воздушная заслонка отделения застывания;

30 - плавкий предохранитель;

31, 32 - канал для холодного воздуха;

33 - задняя пластина;

35 - компрессор;

40 - металлическая пластина;

43 - сетчатая полка;

45 - магнит;

46 - герметизированный магнитоуправляемый контакт;

51 - промежуток.

НАИЛУЧШИЙ СПОСОБ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже со ссылкой на чертежи будет описан вариант осуществления настоящего изобретения. На фиг.1 и фиг.2 представлены вид спереди и правосторонний вид, демонстрирующие холодильник согласно о
