Цифровая стереофотокамера/цифровая стереовидеокамера, трехмерный дисплей, трехмерный проектор и принтер и стереовизуализатор

Цифровая стереофотокамера/цифровая стереовидеокамера, трехмерный дисплей, трехмерный проектор и принтер и стереовизуализатор

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к цифровой стереофотокамере/цифровой стереовидеокамере, трехмерному дисплею, трехмерному проектору, и принтеру и стереовизуализатору, а в частности к цифровой стереофотокамере или цифровой стереовидеокамере, трехмерному дисплею, трехмерному проектору и принтеру и стереовизуализатору, которые достигают улучшения при воспроизводимости трехмерного стереоскопического изображения.

Уровень техники

Существует длительная история трехмерной (3-D) фотографии или трехмерного движущегося изображения, где зритель или наблюдатель может видеть стереоскопическое изображение путем наблюдения двух изображений с разных точек зрения, сфотографированных из положений, отнесенных вправо и влево по отдельности для левого и правого глаз наблюдателя. Чтобы получить предпочтительный стереоскопический эффект, важно достичь позиционного совпадения между левым изображением и правым изображением. Когда происходит рассогласование, стереоскопический эффект снижается или уменьшается либо зритель получает значительное визуальное утомление.

В традиционной стереофотокамере или стереослайде типа пленки с галоидным серебром заявителем по настоящей заявке уже предложено множество средств для получения выравнивания в момент съемки или средств для получения выравнивания, когда пленка устанавливается на держатель слайда (патент Японии №2880131, патент Японии №2880132, патент Японии №3370051 и т.д.).

В качестве метода для стереофотографии в цифровой камере, например, имеется предложение о методе, где стереоадаптер призматического типа с двумя наборами левых и правых зеркал прикрепляется к фотографирующему объективу обыкновенной цифровой камеры с одним фотографирующим объективом, и стереофотография получается раздельным проецированием изображений, падающих на левое и правое зеркало, на соответствующие левую и правую половины фиксирующего изображение устройства (патентная заявка Японии №2001-341789).

В качестве способа оценки трехмерной движущейся картинки, где зритель оценивает трехмерную движущуюся стереокартинку, проецируемую на проекционный экран жидкокристаллическим проектором, традиционно воплощен такой способ, в котором выполняется обработка с линейной поляризацией, когда изображение для левого глаза и изображение для правого глаза ортогональны друг другу, либо обработка с круговой поляризацией, где направления вращения противоположны друг другу и изображение проецируется на проекционный экран, зритель же использует очки, имеющие фильтры с линейной поляризацией или фильтры с круговой поляризацией, соответствующие изображению для левого глаза и изображению для правого глаза, чтобы разделить изображение, поступающее в оба глаза, на изображение для левого глаза и изображение для правого глаза, посредством чего оценивается трехмерное стереоизображение.

Когда электронный дисплей сканирующего типа, к примеру жидкокристаллический дисплей, используется в системе трехмерного кино, где поочередное сканирование составляет один кадр с двумя полями, движущаяся картинка отображается чередующимся сканированием изображения для левого глаза и изображения для правого глаза для каждого поля, и зритель наблюдает экран через очки с жидкокристаллическим затвором, в котором жидкокристаллический затвор для левого глаза и жидкокристаллический затвор для правого глаза поочередно открываются и закрываются, так что изображение для левого глаза появляется для его/ее левого глаза, а изображение для правого глаза появляется для его/ее правого глаза (см., например, JP-A-H10-133801).

Для стереофотографии важно получать позиционное выравнивание между парой левого и правого изображений (регулировка расстояния, где зритель может видеть составное стереоизображение). Однако что касается выравнивания, то, поскольку имеются также различные влияющие на визуальное выравнивание факторы, включающие в себя не только позиции изображений основного объекта на левом и правом изображениях, но также расстояние фотографирования до основного объекта или расстояние между оптическими осями левого и правого фотографирующих объективов, соотношение позиций между изображением основного объекта и изображениями других объектов или фона и тому подобное, трудно получить оптимальное выравнивание путем осуществления однородной регулировки.

То есть чтобы получить стереофотографию с качеством выше, чем стереофотография, для которой не выполнялась регулировка выравнивания, стереофотография, для которой выполнена грубая регулировка выравнивания или тому подобное, необходимо выполнять регулировку стереоскопического восприятия для каждого случая съемки или каждого изготовления пары стереоскопических фотоотпечатков или стереослайдов. В трехмерном кино имеется аналогичное требование, когда регулировка выравнивания должна выполняться для каждой сцены. Представляется, однако, что в настоящее время в технике неизвестно о цифровой стереокамере или трехмерном проекторе, снабженным блоком или средством регулировки выравнивания, которые могут обеспечить регулировку до полного состояния.

Поэтому возникает подлежащая решению техническая проблема в том, чтобы легко и точно выполнять регулировку выравнивания левого и правого экранов для пары стереофотографий или для каждой сцены в трехмерном кино в момент съемки или после съемки. Цель настоящего изобретения состоит в решении вышеуказанной проблемы.

Другая цель изобретения состоит в обеспечении такой точной регулировки выравнивания, чтобы сделать соотношение расстояний между стереоскопическим изображением и "стереоокном" (виртуальное окно, через которое кадры левого и правого изображений появляются на определенном расстоянии в соответствии друг с другом) легко видимым в момент съемки или в момент регулировки выравнивания между левым и правым экранами после съемки.

Традиционная цифровая система печати на основе галоидного серебра, используемая в фотоателье, или подобная ей не приспосабливает стереофотографию и не может выполнять регулировку выравнивания между левым и правым экранами в момент печатания. Еще одна цель изобретения состоит в обеспечении принтера, который обеспечивает легкую регулировку выравнивания между левым и правым экранами в момент печатания, позволяет печатать на одном листе пару левого и правого изображений, размещенных должным образом, и может обеспечить услугу печати стереофотографий в фотоателье или тому подобном.

Сущность изобретения

Настоящее изобретение предложено для достижения вышеуказанных целей и обеспечивает цифровую стереофотокамеру / цифровую стереовидеокамеру, в которой предусмотрены: пара левой и правой фотографирующих оптических систем, одно или два устройства получения изображений, которые по отдельности принимают пару изображений через пару фотографирующих оптических систем, пара левого и правого электронных дисплеев, которые по отдельности отображают пару изображений, проецируемых на один или два фотографирующих элемента в прямом виде, и окуляры, содержащую: блок, который, когда фотографируемое изображение отображается на паре левого и правого электронных дисплеев, устанавливает пропорцию площадей отображенных изображений на электронных дисплеях, чтобы она была более узкой, чем пропорция изображений, проецируемых на одно или два устройства получения изображений, для выполнения отображения с маскированием одних частей этих изображений на одном или двух устройствах получения изображений в качестве маски; блок ручного перемещения, который перемещает по горизонтали изображения на паре левого и правого электронных дисплеев симметрично по отношению к левой и правой сторонам, чтобы изменять разнесение между изображениями одного и того же объекта на областях отображения левого и правого изображений; и блок, который сохраняет данные изображений равными отображаемому изображению с произвольным перемещением по горизонтали в качестве набора элементов данных стереоизображения, и блок, который выводит этот набор элементов данных стереоизображения из камеры.

Поскольку цифровая стереофотокамера/цифровая стереовидеокамера по настоящему изобретению позволяет осуществлять перемещение по горизонтали для пары левого и правого изображений, отображенных на электронных дисплеях, которые симметричны к съемке относительно левой и правой сторон, или сохранять изображения в качестве произвольного состояния перемещения в стереовидоискателе с конфигурацией электронного дисплея, пользователь или оператор может фотографировать изображение в его стереоскопическом состоянии при просмотре через видоискатель, чтобы перемещать изображения по горизонтали, либо он/она может проводить редактирование после съемки, так что он/она могут делать стереоскопическую фотографию или стереоскопическое кино с высоким качеством.

Такая конфигурация может быть приспособлена, чтобы данные исходного изображения, спроецированные на пару левого и правого устройств получения изображения, и данные перемещения, полученные при произвольном перемещении по горизонтали, сохранялись или выводились из камеры.

Когда расстояние или разнесение между изображениями одного и того же объекта на паре областей отображения левого и правого изображений уменьшается симметрично по отношению к левой и правой сторонам посредством блока ручного перемещения и наружные края соответствующих сфотографированных изображений приводятся к совпадению с наружными краями областей отображения изображения на электронных дисплеях, расстояние между оптическими осями левого и правого фотографирующих объективов устанавливается таким, что расстояние между изображениями бесконечно удаленных предметов на областях отображения левого и правого изображений будет больше, нежели расстояние между центрами областей отображения левого и правого изображений, так что можно снизить экранные потери, когда стереоскопическое разнесение может регулироваться согласно перемещению.

Работу, необходимую в момент фотографирования, можно существенно облегчить, когда цифровая стереофотокамера / цифровая стереовидеокамера снабжена дополнительно блоком управления отображением, который перемещает по горизонтали левое и правое отображенные изображения на электронных дисплеях симметрично относительно левой и правой сторон с перекрытием посредством регулировки фокуса фотографирующих объективов для управления величиной перемещения так, чтобы расстояние между центрами изображений одного и того же объекта, расположенных на сфокусированном фокусном расстоянии в областях отображения левого и правого изображений на электронных дисплеях, было равно расстоянию между центрами областей отображения левого и правого изображений.

При этом можно минимизировать экранные потери в диапазоне пригодных для фотографирования фокусных расстояний, когда такая конфигурация применяется для управления величиной перемещения по горизонтали, чтобы в случае, когда сфокусированное фокусное расстояние составляет 1 метр или более, расстояние между центрами изображений одного и того же предмета, расположенных на сфокусированных фокусных расстояниях областей отображения левого и правого изображений на электронных дисплеях, было больше, чем расстояние между центрами областей отображения левого и правого изображений, а когда сфокусированное фокусное расстояние меньше примерно 1 метра, расстояние между центрами изображений одного и того же предмета, расположенных в сфокусированной фокусной точке, становится равным расстоянию между центрами областей отображения левого и правого изображений.

За счет отображения коллимационных узоров с равными формами и равными положениями на левом и правом электронных дисплеях при перекрытии изображений можно легко поймать изменение в стереоскопическом виде в момент ручного перемещения и сделать легким фокусирование. Когда коллимационный узор составляется из множества вертикальных линий, можно получить изменение состояния с наивысшей видимостью.

За счет сохранения данных изображения, которые не включают в себя сигнал отображения для коллимационного узора как набор элементов данных стереоизображения, или за счет его выведения из камеры предотвращается выведение этого коллимационного узора перекрывающимся с изображением в момент оценивания стереоизображений или в момент распечатки стереоизображений, так что с изображением или твердой копией не возникает проблем.

Когда цифровая стереофотокамера/цифровая стереовидеокамера снабжена дополнительно блоком управления отображением, который воспринимает срабатывание переключателя работы или клавиши работы, предусмотренных на блоке ручного перемещения, для отображения коллимационного узора, и прекращает отображение коллимационного узора после того, как переключатель работы или клавиша работы отпущены, или после того, как истечет заранее заданное время после начала работы, коллимационный узор автоматически отображается, только когда он требуется, что приводит к высокой простоте использования.

Когда применяется такое выполнение, что в цифровую стереофотокамеру/цифровую стереовидеокамеру встроен интерфейс передачи данных, соединенный с сотовым или портативным телефоном, сотовым или портативным телефонным модулем или телефонным модемом, так что можно выполнять передачу и прием данных через телефонную линию, передача стереоизображения может выполняться в реальном времени.

Согласно другому объекту изобретения обеспечивается цифровая стереофотокамера/цифровая стереовидеокамера, выполненная так, что предусматриваются присоединяемые/съемные блок получения изображения, снабженный парой из двух - левой и правой - фотографирующих оптических систем, и устройство получения изображения и стереовидоискатель, снабженные парой левого и правого электронных дисплеев и окуляром, в одном из блоков получения изображения или стереовидоискателя предусмотрен блок управления или внешнее запоминающее устройство, либо блок управления или внешнее запоминающее устройство предусмотрены отдельно от них, а блок управления с внешним запоминающим устройством и блок управления с устройством получения изображений соединены так, чтобы выполнялась передача данных изображения, управляющий сигнал и тому подобное.

За счет обеспечения блока управления, который параллельно выводит изображения, соответствующие паре элементов данных левого и правого изображений стереоизображения и выполняет выведение пары элементов данных отпечатка стереоизображения с перекрытием с данными линии или узора, окружающих пару левого и правого изображений, или прямоугольного направляющего обрезание кадра, полученного при печатании, стереофотография может быть завершена обрезанием отпечатанной фотобумаги вдоль направляющего кадра. За счет формирования каждой из левой и правой краевых частей направляющего обрезание кадра в форме дуги загрузка в прибор для просмотра стереофотографий и выгрузка из него делаются легко.

Согласно еще одному объекту изобретения обеспечивается трехмерный дисплей, выполненный так, что изображение для левого глаза и изображение для правого глаза отображаются с перекрытием попеременно для каждого одного поля с помощью электронного дисплея, такого как ЭЛТ (электронно-лучевая трубка, CRT) или ППО (плазменная панель отображения, PDP), и изображение на этом дисплее можно видеть стереоскопическим с помощью визуализатора, снабженного парой левого и правого жидкокристаллических затворов, открывающихся и закрывающихся синхронно с тактированием переключения полей дисплея, содержащий: блок, который устанавливает пропорцию изображения, соответствующего исходной движущейся картинке, чтобы она была более узкой, чем пропорция изображений отображаемого изображения, для выполнения проецирования с маскированием части исходной движущейся картинки; блок ручного перемещения, который перемещает по горизонтали изображение для левого глаза и изображение для правого глаза на областях отображения на электронном дисплее симметрично по отношению к левой и правой сторонам, чтобы изменять расстояние между изображениями одного и того же объекта на изображении для левого глаза и изображении для правого глаза; и блок сохранения данных редактирования, который записывает данные движущейся картинки, сделанной одинаковой для изображения для левого глаза и изображения для правого глаза, произвольным образом перемещенных по горизонтали, во внешнее запоминающее устройство в качестве набора элементов стереовидеоданных.

Согласно еще одному объекту изобретения обеспечивается трехмерный проектор, который использует жидкокристаллические проекторы двух - правой и левой - систем, в которых направления поляризации излученного света ортогональны друг другу, проекторы системы цифрового микрозеркального устройства (товарный знак) двух - левой и правой - систем, скрепленные с фильтрами с линейной поляризацией, направления поляризации которых ортогональны друг другу, или тому подобное для проецирования изображения для левого глаза и изображение для правого глаза на проекционный экран из проекторов двух - левой и правой - систем с перекрытием, где изображение на проекционном экране видно стереоскопическим с помощью очков, снабженных фильтрами с линейной поляризацией, направления поляризации которых ортогональны друг другу для левого и правого глаз, либо обеспечивается трехмерный проектор, который использует жидкокристаллические проекторы двух - правой и левой - систем, скрепленные с фильтрами с круговой поляризацией, в которых направления вращения света с круговой поляризацией противоположны друг другу, проекторы системы цифрового микрозеркального устройства (товарный знак) двух - левой и правой - систем, скрепленные с фильтрами с круговой поляризацией, в которых направления вращения света с круговой поляризацией противоположны друг другу, или тому подобное для проецирования изображения для левого глаза и изображение для правого глаза на проекционный экран из проекторов двух - левой и правой - систем с перекрытием, где изображение на проекционном экране видно стереоскопическим с помощью очков, снабженных фильтрами с круговой поляризацией, где направления вращения света с круговой поляризацией ортогональны друг другу для левого и правого глаз, содержащий: блок, который устанавливает пропорцию изображения, соответствующего исходной движущейся картинке, чтобы она была более узкой, чем пропорция изображений отображаемого изображения, для выполнения проецирования с маскированием части исходной движущейся картинки; блок ручного перемещения, который перемещает по горизонтали изображение для левого глаза и изображение для правого глаза на проекционном экране симметрично по отношению к левой и правой сторонам, чтобы изменять расстояние между изображениями одного и того же объекта на изображении для левого глаза и изображении для правого глаза; и блок сохранения данных редактирования, который записывает данные движущейся картинки, сделанной одинаковой для изображения для левого глаза и изображения для правого глаза, произвольным образом перемещенных по горизонтали, во внешнее запоминающее устройство в качестве набора элементов стереовидеоданных.

Поскольку трехмерный дисплей и трехмерный проектор могут перемещать по горизонтали пару левого и правого изображений, отображаемых на электронных дисплеях или экране симметрично по отношению к левой и правой сторонам в произвольном перемещенном состоянии, можно оценить трехмерное стереоскопическое кино с высоким качеством, которое может дать должный стереоскопический эффект.

Когда трехмерный дисплей или трехмерный проектор снабжен блоком, который проецирует коллимационный узор на левом и правом электронных дисплеях или проекционном экране с перекрытием на изображении, может облегчиться регулировка стереоскопического эффекта при редактировании движущейся картинки. Когда коллимационный узор составляется из множества вертикальных линий, он имеет наивысшую видимость.

Когда трехмерный дисплей или трехмерный проектор снабжен блоком, назначающим точку редактирования, который может выполнять редактирование движущейся картинки для каждого кадра, стереоскопический эффект может регулироваться для каждой сцены.

Когда трехмерный дисплей или трехмерный проектор снабжен блоком выведения данных изображения, который выводит произвольный кадр стереовидеоданных, отредактированный и сохраненный как пара элементов данных левого и правого фотоснимка стереоизображения, можно распечатать любое изображение, включенное в движущуюся картинку.

Согласно еще одному объекту изобретения обеспечивается принтер, который делает один лист отпечатка стереофотоизображения, на котором пара левого и правого изображений отображена параллельно, на основании данных стереоизображения, составленного из пары элементов данных левого и правого изображений, и который снабжен одним или парой из левого и правого электронных дисплеев, которые отображают пару левого и правого изображений, соответствующих набору элементов данных стереоизображения, хранящихся в памяти принтера, в прямом состоянии, и параллельно с разнесением, приблизительно равным разнесению между левым глазом и правым глазом человека, содержащий: блок, который устанавливает пропорцию изображения на электронном дисплее, чтобы она была более узкой, чем пропорция изображения, соответствующего данным стереоизображения, для выполнения проецирования с маскированием части исходного изображения; блок ручного перемещения, который перемещает по горизонтали пару левого и правого изображений на электронном дисплее симметрично по отношению к левой и правой сторонам, чтобы изменять разнесение между изображениями одного и того же предмета на левом и правом изображениях; и блок записи данных изображения, который записывает данные изображения в состоянии, одинаковом для отображения произвольным образом перемещенного по горизонтали изображения, в память принтера в качестве набора элементов данных изображения отпечатка.

Поскольку регулировка стереоскопического эффекта (регулировка выравнивания между левым и правым изображениями) может быть выполнена на стадии печати, в этом принтере можно получить отпечаток стереофотографии с оптимальным стереоскопическим эффектом даже из изображения, сфотографированного цифровой стереофотокамерой, которая не включает в себя функции по редактированию стереоскопического эффекта.

Когда принтер снабжается блоком, который отображает коллимационные узоры с равными формами и равными положениями на левой и правой областях отображения изображения на электронном дисплее с перекрытием изображений в ходе редактирования изображений, стереоскопический эффект может регулироваться точно.

Когда принтер снабжен блоком управления, который выполняет печать с перекрытием с данными линии или узора, окружающего пару левого и правого изображений, или прямоугольного направляющего обрезание кадра, полученного окрашиванием, стереофотография может быть завершена обрезанием отпечатанной фотобумаги вдоль направляющего кадра. За счет формирования каждой из левой и правой краевых частей направляющего обрезание кадра в форме дуги загрузка в прибор для просмотра стереофотографий и выгрузка из него делаются легко.

Предусматривается принтер, выполненный для соединения с таким внешним устройством, как съемная память или съемный диск, чтобы обеспечить считывание, редактирование и запись данных изображения.

Предусматривается принтер, который фиксированно или с возможностью присоединения-отсоединения снабжается разделительной пластиной, которая визуально изолирует левое и правое изображения друг от друга на одном или паре левого и правого электронных дисплеев, которые отображают пару левого и правого изображений, соответствующих данным стереофотографии, в памяти принтера в прямом состоянии с разнесением, приблизительно равным разнесению между левым глазом и правым глазом человека. За счет обеспечения разделительной пластины, чтобы изолировать поля просмотра левого и правого глаз друг от друга, изображения на паре левого и правого электронных дисплеев могут быть видны стереоскопически обоими глазами.

За счет размещения пары левого и правого окуляров на передней стороне электронных дисплеев на изображении могут быть видны даже детали, так что точность регулировки выравнивания можно улучшить.

Согласно еще одному объекту изобретения обеспечивается стереовизуализатор, содержащий: окулярную панель, к которой прикреплена пара левого и правого окуляров, и часть держателя отпечатка, в которой вставлен отпечаток стереофотографии, на котором пара левого и правого изображений отображены параллельно, при этом соответствующие промежуточные части окулярной панели и части держателя отпечатка соединяются друг с другом в горизонтальном направлении с помощью разделительной пластины для разделения полей просмотра, часть держателя отпечатка снабжена парой левого и правого окон, соответствующих паре левой и правой областей отображения изображения на электронном дисплее принтера и снабжена соединительным механизмом для установки на передней стороне электронного дисплея.

Когда стереовизуализатор для наблюдения стереоизображений на мониторе на принтере предусматривается с возможностью присоединения отсоединения, он может быть приспособлен даже к процессу печатания для обычной фотографии, которая не является стереофотографией, и стереовизуализатор может использоваться в качестве средства просмотра для получения одного отпечатка стереофотографии.

Краткое описание чертежей

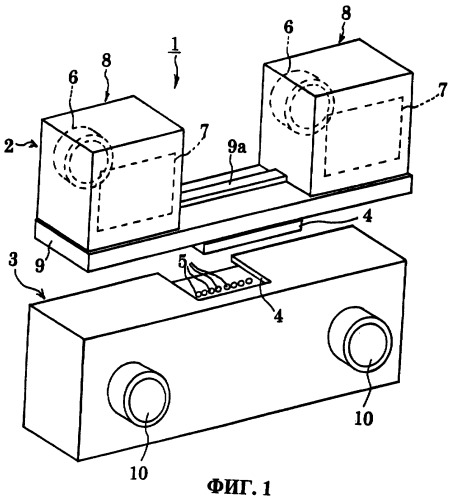

Фиг.1 является видом в перспективе, показывающим вариант осуществления цифровой фотокамеры по настоящему изобретению.

Фиг.2 является видом в перспективе, показывающим вариант осуществления цифровой фотокамеры по настоящему изобретению.

Фиг.3 является пояснительной диаграммой, показывающей параллакс стереофотокамеры.

Фиг.4 является пояснительной диаграммой, показывающей режим стереофотокамеры, формирующий стереоскопическое изображение.

Фиг.5А, 5В, 5С и 5D являются пояснительными диаграммами для функции регулировки выравнивания в цифровой стереофотокамере по изобретению.

Фиг.6 является пояснительной диаграммой для пояснения блока решения экранных потерь в стереофотокамере.

Фиг.7А, 7В и 7С являются пояснительными диаграммами для пояснения пределов регулировки выравнивания согласно стереофотокамере, показанной на фиг.6.

Фиг.8А и 8В являются пояснительными диаграммами, показывающими изображения стереовидоискателя, отображаемые коллимационным узором вертикальных линий.

Фиг.9 является пояснительной диаграммой, показывающей режим в цифровой стереофотокамере, формирующий регулировку выравнивания.

Фиг.10 является пояснительной диаграммой, показывающей режим в стереофотокамере, формирующий стереоскопическое изображение.

Фиг.11 является пояснительной диаграммой, показывающей режим в стереофотокамере, формирующий стереоскопическое изображение.

Фиг.12 является видом спереди отпечатка стереофотографии.

Фиг.13А является видом в перспективе принтера согласно изобретению, а фиг.13В является увеличенным видом части монитора этого принтера.

Фиг.14 является видом в перспективе стереовизуализатора согласно изобретению.

Фиг.15 является видом в перспективе, показывающим другой вариант осуществления стереовизуализатора.

Подробное описание предпочтительных вариантов осуществления

Фиг.1 показывает один пример цифровой стереофотокамеры по настоящему изобретению. Цифровая стереофотокамера 1 снабжена блоком 2 получения изображений и стереовидоискателем 3, и стереовидоискатель 3, имеющий функцию регулировки выравнивания для стереоскопического просмотра (функция маскирования левой или правой краевой части изображения), и блок 2 получения изображений соединяются друг с другом монтажным механизмом 4, таким, например, как горячая колодка или вспомогательная колодка обычной фотокамеры, и они электрически подключаются друг к другу через электрические контакты 5, расположенные в монтажном механизме. Блок 2 получения изображений и стереовидоискатель 3 отделяются друг от друга во время редактирования после фотографирования, так что регулировка выравнивания для стереовидоискателя 3 может выполняться самостоятельно.

Блок 2 получения изображений составлен из двух цифровых фотокамер 8, каждая из которых снабжена фотографическим объективом 6 и устройством 7 получения изображений на ПЗС (называемым здесь просто "устройство 7 получения изображений"), и основания 9, поддерживающего две цифровых фотокамеры 8. Пара левой и правой цифровых фотокамер 8 сцеплены с направляющей рельсовой частью 9а на верхней поверхности основания 9, так что цифровые фотокамеры 8 могут скользить вдоль направляющей рельсовой части 9а и они могут быть зафиксированы в любых положениях фиксирующим механизмом (не показан). На близких дистанциях фотографирования особенно выгодно то, что таким образом может регулироваться расстояние между оптическими осями левой и правой цифровых фотокамер 8. Это потому, что расстояние между оптическими осями установлено на стандартное или обычное расстояние или разнесение между обоими глазами человека зачастую становится избыточным в момент фотографирования с близкой дистанции, что приводит к требованию дальнейшего снижения расстояния между оптическими осями.

Стереовидоискатель 3 выполнен в своем корпусе с парой левого и правого цветных жидкокристаллических дисплеев (не показаны) на ТПТ (тонкопленочных транзисторах, TFT), и изображения на паре левого и правого цветных жидкокристаллических дисплеев на ТПТ (называемые здесь просто "жидкокристаллический дисплей") могут наблюдаться по отдельности через пару левого и правого окуляров 10. Хотя они и не проиллюстрированы, в корпус встраиваются схема дисплейного формирователя, часть управления дисплеем, снабженная описанной позже функцией редактирования восприятия стереоскопического вида, и тому подобное, а съемная память для сохранения данных изображения, к примеру SD memory card® (карта памяти SD), Compact Flash® (компактная флэш-память) или Smart Media® (интеллектуальный носитель), и аккумулятор питания закрепляются соответственно в специальных гнездах. Выключатель питания, кнопка затвора, клавиша операции редактирования, выходные выводы видеосигнала, порты УПШ (универсальной последовательной шины, USB) размещаются на соответствующих позициях на наружной периферийной поверхности корпуса. Вместо цветного жидкокристаллического дисплея на ТПТ можно использовать ферроэлектрический жидкокристаллический микродисплей. Даже и в этом случае можно достичь аналогичных функций и преимуществ.

Фиг.2 показывает системную фотокамеру 11, полученную развитием цифровой стереофотокамеры 1, где основание 9 блока 2 получения изображений закреплено на верху стойки 12, стереовидоискатель 3 установлен на промежуточной части стойки 12 в вертикальном направлении, а над стереовидоискателем 3 установлена лобная площадка 13.

Вертикальный манипулятор 14 и вытянутый в ортогональном к нему направлении горизонтальный манипулятор 15 выполнены на нижней части стойки 12, а плечевая площадка 16 выступает в направлении, противоположном горизонтальному манипулятору 15, выступающему влево. Горизонтальный манипулятор 15 снабжен частью 17 переключения управления, включающей в себя выключатель работы, выключатель операции масштабирования, выключатель регулировки фокусирования, выключатель регулировки экспозиции и кнопки других выключателей, а к вертикальному манипулятору 14 прикреплена кнопка 18 съемки. Хотя это и не показано, лобная площадка 13 и плечевая площадка 16 снабжены соответствующими механизмами регулировки положения. Фотограф регулирует положение лобной площадки 13 так, чтобы лобная площадка 13 соприкасалась со лбом фотографа в состоянии, когда он/она захватывает горизонтальный манипулятор 15 и вертикальный манипулятор 14 своими левой и правой руками соответственно и он/она смотрит через окуляры 10 стереовидоискателя 3 и регулирует плечевую площадку 16 в нужное положение. Когда он/она включает в этом состоянии выключатель работы на части 17 переключения управления, он/она может стабильно отслеживать изображение в стереовидоискателе 3. Когда фотограф нажимает кнопку 18 съемки, данные изображения, спроецированного на пару левого и правого устройств получения изображений, могут записываться в память.

Фиг.3 является диаграммой для пояснения параллакса в стереофотокамере, которая показывает состояние, где фотографируется предмет (знак F) на близкой дистанции. Дистанция Р_s между центрами левого и правого устройств 7 получения изображений в блоке получения изображений устанавливается так, чтобы равняться расстоянию Р_b между оптическими осями левого и правого фотографирующих объективов 6. Когда же фотографируется бесконечно удаленный предмет, то, поскольку световые лучи в точке на этом бесконечно удаленном предмете падают на левый и правый фотографирующие объективы 6 параллельно друг другу, расстояние P_I между центрами левого и правого изображений, сфокусированных на левом и правом устройствах 7 получения изображений, становится равным расстоянию P_L между оптическими осями левого и правого фотографирующих объективов 6. С другой стороны, как показано на фиг.3, когда фотографируется предмет, расположенный на конечной дистанции, расстояние P_I между центрами изображений предмета, спроецированных на левом и правом устройствах 7 получения изображений, становится больше, чем расстояние P_s между центрами левого и правого устройств 7 получения изображений (P_I>P_S).

Фиг.4 показывает состояние (где опущены окуляры), когда отображение выполняется так, что вся ширина элементов данных исходного изображения, спроецированных на показанные на фиг.3 устройства 7 получения изображений, совпадает с шириной экрана левого и правого жидкокристаллических дисплеев D, и экраны наблюдаются стереоскопически. Поскольку инвертированные изображения, спроецированные на устройства получения изображений стереофотокамеры, отображаются на жидкокристаллических дисплеях D как прямые изображения, повернутые на 180°, расстояние P'_I между центрами левого и правого изображений становится меньше, нежели расстояние Р_D между центрами левого и правого экранов (P'_I<Р_D).

Когда наблюдатель рассматривает такую стереофотографию стереоскопически своими глазами, стереоскопическое изображение I_S появляется перед "стереоокнами" I_W, и "стереоокна" I_W не сливаются друг с другом, а появляются в удвоенном виде с перекрытием, как показано на фиг.4, так что стереоскопическое изображение становится неестественным и трудным для просмотра. Чтобы получить естественное стереоскопическое восприятие, нужно выполнить регулировку выравнивания между левым и правым изображениями.

В стереофотографии является обычным осуществлять регулировку так, чтобы предмет на самой короткой дистанции появлялся эквидистантно по отношению к положению "стереоокна" или дальше. Для того чтобы этот предмет появился таким образом, может выполняться регулировка посредством функции регулировки выравнивания стерео описанного выше видоискателя так, что расстояние P_I' между центрами изображений предмета, расположенного на кратчайшей дистанции, было равно или больше, чем расстояние Р_D между центрами левого и правого экранов.

Функция регулировки выравнивания в стереовидоискателе показана на фиг.5A-5D. Фиг.5А показывает состояние, когда изображения предмета на близкой дистанции (символ F) на устройствах получения изображений повернуты до прямых состояний на 180°, фиг.5В показывает области отображения изображения на паре левого и правого жидкокристаллических дис
