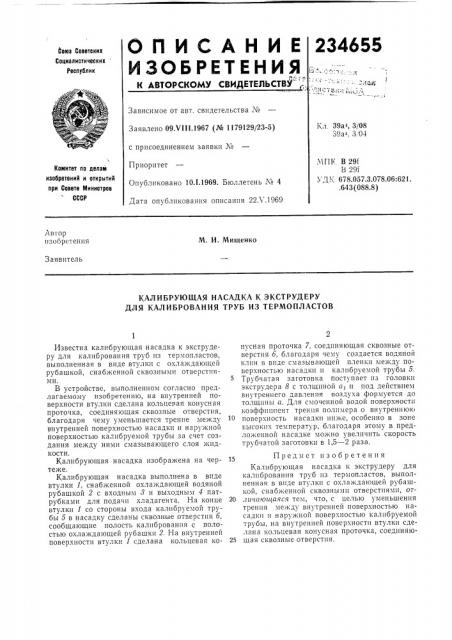

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ"

234655

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

Заявлено 09Х111.1967 (№ 1179129/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 10.1.1969. Бюллетень М 4

Дата опубликования описания 22Х.1969

Кл. 39ач, 3/08

39а>, 3, 04

МПК В 291

В 29f

УД К 678.057.3.078.06:621..643 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

М. И. Мищенко

Заявитель

КАЛИБРУЮЩАЯ НАСАДКА К ЭКСТРУДЕРУ

ДЛЯ КАЛИБРОВАНИЯ ТРУБ ИЗ ТЕРМОПЛАСТОВ

Известна калибрующая насадка к экструдеру для калибрования труб из термопластов, выполненная в виде втулки с охлаждающей рубашкой, снабженной сквозными отверстиями.

В устройстве, выполненном согласно предлагаемому изобретению, на внутренней поверхности втулки сделана кольцевая конусная проточка, соединяющая сквозные отверстия, благодаря чему уменьшается трение между внутренней поверхностью насадки и наружной поверхностью калибруемой трубы за счет создания между ними смазывающего слоя жидкости.

Калибрующая насадка изображена на чертеже.

Калибрующая насадка выполнена в виде втулки 1, снабженной охлаждающей водяной рубашкой 2 с входным 8 и выходным 4 патрубками для подачи хладагента. На конце втулки 1 со стороны входа калибруемой трубы 5 в насадку сделаны сквозные отверстия б, сообщающие полость калибрования с полостью охла кдающей рубашки 2. На внутренней поверхности втулки 1 сделана кольцевая конусная проточка 7, соединяющая сквозные отверстия б, благодаря чему создается водяной клин в виде смазывающей пленки между поверхностью насадки и калибруемой трубы 5.

Трубчатая заготовка поступает из головки экструдера 8 с толщиной а, и под действием внутреннего давления воздуха формуется до толщины а. Для смоченной водой поверхности коэффиш|ент трения полимера о внутреннюю

10 поверхность насадки ниже, особенно в зоне высоких температур, благодаря этому в предложенной насадке можно увеличить скорость трубчатой заготовки в 1,5 — 2 раза.

15 Предмет изобретения

Калибрующая насадка к экструдеру для калибрования труб из термоп IBcToB, выполненная в виде втулки с охлаждающей рубашкой, снабженной сквозными отверстиями, от20 .шчпюш1аяся тем, что, с целью уменьшения трения между внутренней поверхностью насадки и наружной поверхностью калибруемой трубы, на внутренней поверхности втулки сделана кольцевая конусная проточка, соединяю25 щая сквозные отверстия.
