Реферат

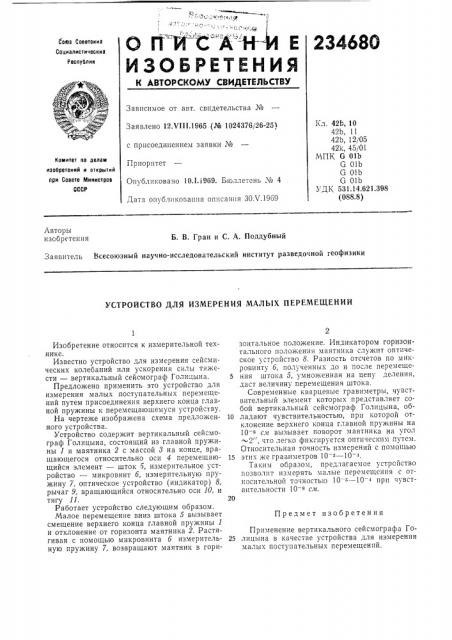

I о п с л--н-1 с

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соаатсииа

Социалистическиа

Ресоублии

Зависимое от авт. свидетельства №

Кл. 42Ь, 10

42Ь, 11

42Ь, 12i05

42k, 45/01

МПК G 01Ь

G 01b

G 01Ь

G 01b

3 ДК 531 14 621 398 (088.8) Заявлено 12. т !!1.1965 (№ 1024376/26-25) с присоединением заявки ¹

Комитет ло делам

Приоритет

Опубликовано 10.1.i969. Бюллетень ¹ 4

Дата опубликования описания ЗО.V.1969 иаодретеиий и откритий дри Сосете Мииистроа

СССР

Авторы изобретения

Б. В. Гран и С. A. Поддубный

Заявитель Всесоюзный научно-исследовательский институт разведочной геофизики

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАЛЫХ ПЕРЕМЕЩЕНИИ

Предмет изобретения

Изобретение относится к измерительной технике.

Известно устройство для измерения сейсмических колебаний или ускорения силы тяжести — вертикальный сейамограф Голицына.

Предложено применить это устройство для измерения малых поступательных перемещений путем присоединения верхнего конца главной пружины к перемещающемуся устройству.

На чертеже изображена схема предложенного устройства.

Устройство содержит вертикальный сейсмограф Голицына, состоящий из главной пружины 1 и маятника 2 с массой 8 на конце, вращающегося относительно оси 4 перемещающийся элемент — шток э, измерительное устройство — микровинт б, измерительную пружину 7, оптическое устройство (индикатор) 8, рычаг 9, вращающийся относительно оси 10, и тягу 11.

Работает устройство следующим образом.

Малое перемещение вниз штока 5 вызывает смещение верхнего конца главной пружины 1 и отклонение от горизонта маятника 2. Растягивая с помощью микровинта б измерительную пружину 7, возвращают маятник в горизонтальное положение. Индикатором горизонтального положения маятника служит оптическое устройство 8. Разность отсчетов по микровинту б, полученных до и после перемеще5 ния штока 5, умноженная на цену деления, даст величину перемещения штока.

Современные кварцевые гравиметры, чувствительный элемент которых представляет собой вертикальный сейсмограф Голицына, об10 ладают чувствительностью, прн которой отклонение верхнего конца главной пружины на

10 а сот вызывает поворот маятника на угол

2", что легко фиксируется оптическим путем.

Относительная точность измерений с помощью

15 этих же гравиметров 10 а — 10 т.

Таким образом, предлагаемое устройство позволит измерять малые перемещения с относительной точность|о 10-" — 10 < при чувствительности 10 а с.и.

Применение вертикального сейсмографа Го25 лицына в качестве устройства для измерения малых поступательных перемещений.
