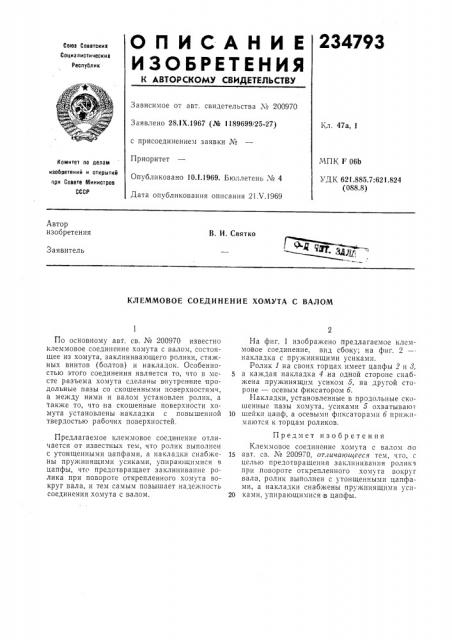

О П И С А Н И Е 234793

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 200970

Заявлено 28.1Х.1967 (№ 1189699/25-27) с присоединением заявки №

Приоритет

Опубликовано 10.1.1969. Бюллетень ¹ 4

Дата опубликования описания 21.Ъ.1969

Кл. 47а, 1

МПК F 06b

УД К 621.885.7:621.824 (088.8) комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. И. Святко

Заявитель

КЛЕММОВОЕ СОЕДИНЕНИЕ ХОМУТА С ВАЛОМ

По основному авт. св. № 200970 известно клеммовое соединение хомута с валом, состоящее из хомута, заклинивающего ролики, стяжных винтов (болтов) и накладок. Особенностью этого соединения является то, что в месте разъема хомута сделаны внутрен ние продольные пазы со скошенными псверхностямч, а между ними и валом установлен ролик, а также то, что на скошенные поверхности хомута установлены накладки с повышенной твердостью рабочих поверхностей.

Предлагаемое клеммовое соединение отличается от известных тем, что ролик выполнен с утонщенными цапфами, а накладки снабжены пружинящими усиками, упирающимися в цапфы, что предотвращает заклинивание ролика при повороте открепленного хомута вокруг вала, и тем самым повышает надежность соединения хомута с валом.

На фиг. 1 изображено предлагаемое клеммовое соединение, вид сбоку; на фиг. 2 накладка с пружинящими усиками.

Ролик 1 на своих торцах имеет цапфы 2 и т, 5 а каждая накладка 4 на одной стороне снабжена пружинящим усиком 5, на другой стороне — осевым фиксатором 6.

Накладки, установленные в продольные скошенные пазы хомута, усиками 5 охватывают

10 шейки цапф, а осевыми фиксаторами 6 прижимаются к торцам роликов.

Предмет изобретения

Клеммовое соединение хомута с валом по

15 авт. св. ¹ 200970, отличающееся тем, что, с целью предотвращения заклинивания ролика при повороте открепленного хомуга вокруг вала, ролик выполнен с утонщенными цапфами, а накладки снабжены пружинящими усп20 ками, упирающимися в цапфы.

234793

9ыг. l

Р, д
