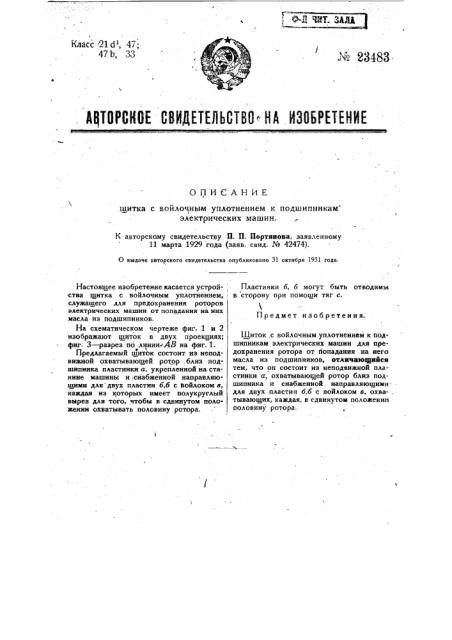

ОПИСАНИЕ щитка с войлочным уплотнением к подшипникам электрических машин.

К авторскому свидетельству П. П. Портяиова, заявленному

11 марта 1929 года (заяв. свид. № 42474).

О выдаче авторского свидетельства овубликовако 31 октября 1931 года.

Настоящее изобретение касается устройства щитка с войлочным уплотнением, служащего для предохранения роторов электрических машин от попадания на них масла из подшипников.

На схематическом чертеже фиг. 1 и 2 изображают, щиток в двух проекциях; фиг. 3 — разрез по линии АВ на фиг. 1.

Предлагаемый щиток состоит из неподвижной охватывающей ротор .близ подшипника пластинки а, укрепленной на станине машины и снабженной направляющими для двух пластин 66 с Войлоком в, каждая из которых имеет полукруглый вырез для того, чтобы в сдвинутом положении охватывать половину ротора.

Пластинки б, б могут быть отводимы в сторону при помощи тяг с.

Предмет изобретения.

Щиток,с войлочным уплотнением к подшипникам электрических машин для предохранения ротора от йопадания на него масла из подшипников, отличающийся тем, что он состоит из неподвижной пластинки а, охватывающей ротор близ подшипника и снабженной направляющимидля двух пластин б,б с войлоком в, охва- . тывающих, каждая, в сдвинутом положении половину ротора.
