Реферат



234847

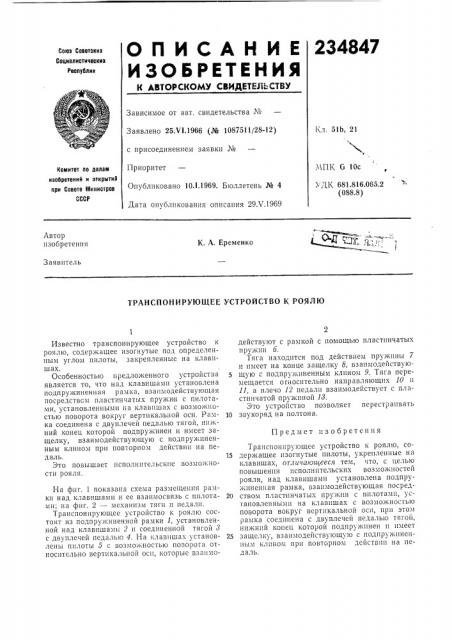

О Г) И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советокиа

Социалистически в

Республик

Зависимое от авт. свидетельства №

Заявлено 25.VI.1966 (¹ 1087511/28-12) с присоединением заявки №

Приоритет

Опубликовано 10.1.1969. Бюллетень № 4

Дата опубликования описания 29Л .1969

Кл. 51b, 21

МПК G 10с

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 681.816.065.2 (088.8) Автор изобретения

К. А. Еременко

Заявитель

ТРАНСПОНИРУЮЩЕЕ УСТРОЙСТВО К РОЯЛЮ действуют с рамкой с помощью пластинчатых пружин 6.

Тяга находится под действием пружины 7 и имеет на конце защелку 8, взаимодействую5 щую с подпружиненным клином 9. Тяга перемещается огносительно направляющих 10 и

11, а плечо 12 педали взаимодействует с пластинчатой пружиной 1 >, Зто устройство позволяет перестраивать

10 звукоряд на полтона.

Транспонирующее устройство к роялю, со15 держащее изогнутые пилоты, укрепленные на клавишах, отличаюи1ееся тем, что, с целью повышения исполнительских возможностей рояля, над клавишами установлена подпружиненная рамка, взаимодействующая посред20 ством пластинчатых пружин с пилотами, установленными на клавишах с возможностью поворота вокруг вертикальной оси, при этом рамка соединена с двуплечей педалью тягой, нижний конец которой подпружинен и имеет

25 защелку, взаимодействующую с подпружиненным клином при повторном действии на педаль.

Известно транспонирующее устройство к роялю, содержащее изогнутые под определенным углом пилоты, закрепленные на клавишах.

Особенностью предло>кенного устройства является то, что над клавишами установлена подпружиненная рамка, взаимодействующая посредством пластинчатых пружин с пилотами, установленными на клавишах с возмо>кностью поворота вокруг вертикальной ocII. Рамка соединена с двуплечей педалью тягой, нижний конец которой подпружинен и имеет защелку., взаимодействующую с подпружиненным клином при повторном действии на педаль.

Это повышает исполнительские возможности рояля.

На фиг. 1 показана схема размещения рамки над клавишами и ее взаимосвязь с пилотами; на фиг. 2 — механизм тяги и педали.

Транспонирующее устройство к роялю состоит из подпружиненной рамки 1, установленной над клавишами 2 и соединенной тягой 8 с двуплечей педалью 4. На клавишах установлены пилоты 5 с возможностью поворота относительно вертикальной оси, которые взаимоПредмет изобретения

234847

Составитель А. Чурсин

Редактор О. Филиппова Т скрсд Л. Я. Левииа Корректор 3. И. Тарасова
