Реферат

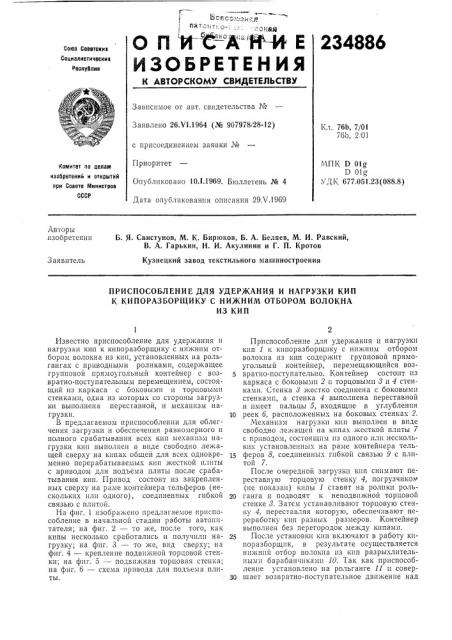

И ¹A"

О П Н -ИЕ

ИЗОБРЕТЕНИЯ

234886

Союз Советскик

Социалистически к

PecnyOnw

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 26Л 1.1964 (№ 907978/28-12) Кл. 76Ь, 7/01

76 о, 2 01 с присоединением заявки №

Приоритет

Опубликовано 10.1.1969. Бюллетень № 4

Дата опубликования описания 29Х.1969

МПК D Olg

D 01o

УДК 677.051.23 (088.8) Комитет по селам изооретени» и открытий прн Совете Министров

СССР

Авторы изобретения

Б. Я. Свистунов, М. К. Бирюков, Б. А. Беляев, М. И, Равский, В. А. Гарькин, H. И. Акулинин и Г. П. Кротов

Заявитель

Кузнецкий завод текстильного машиностроения

ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ И НАГРУЗКИ КИП

К КИПОРАЗБОРЩИКУ С НИЖНИМ ОТБОРОМ ВОЛОКНА

ИЗ КИП

Известно приспособление для удержания и нагрузки кип к кипоразборщику с нижним отбором волокна из кип, установленных на рольгангах с приводныв|и роликами, содержащее групповой прямоугольный контейнер с возвратно-поступательным перемещением, состоящий из каркаса с боковыми и торцовыми стенками, одна из которых со стороны загрузки выполнена переставной, и механизм нагрузки.

В предлагаемом приспособлении для облегчения загрузки и обеспечения равномерного и полного срабатывания всех кип механизм нагрузки кип выполнен в виде свободно лежащей сверху на кипах общей для всех одновременно перерабатываемых кип жесткой плиты с приводом для подъема плиты после срабатывания кип. Привод состоит из закрепленных сверху на раме контейнера тельферов (нескольких нли одного), соединенных гибкой связью с плитой.

На фиг. 1 изображено предлагаемое приспособление в начальной стадии работы автопитателя; на фиг. 2 — то же, после того, как кипы несколько сработались и полу шли нагрузку; на фиг. 3 — то же, вид сверху; на фиг. 4 — крепление подвижной торцовой стенки; на фиг. 5 — — подвижная торцовая стенка; на фиг. 6 — схема привода для подъема плиты.

Приспособление для удержания и нагрузки кип 1 к кппоразборщику с нижним отбором волокна из кип содержит групповой прямоугольный контейнер, перемещающийся воз5 вратно-поступательно. Контейнер состоит из каркаса с боковыми 2 и торцовыми 8 и 4 стенками. Стенка 3 жестко соединена с боковьп1и стенками, а стенка 4 выполнена переставной и имеет пальцы 5, входящие в углубления

10 реек б, расположеннь1х на боковых стенках 2.

Механизм нагрузки кип выполнен в виде свободно лежащей на кипах жесткой плиты 7 с приводом, состоящим из одного или нескольких установленных на раме контейнера тель)5 феров 8, соединенных гибкой связью 9 с плитой 7.

После очередной загрузки кип снимают переставную торцовую стенку 4, погрузчико1 (не показан) кипы 1 ставят на ролики роль20 ганга и подводят к неподвижной торцовой стенке 8. Затем устанавливают торцовую стенку 4, переставляя которую, обеспечивают переработку кип разных размеров. Контейнер выполнен без перегородок между кипами.

25 После установки кип включают в работу кипоразборщик, в результате осуществляется нижний QToop Волокна из кип разрыхлительными барабанчиками 10. Так как приспособление установлено на рольганге 11 и соверЗО шает возвратно-поступательное движение над разрыхлительными барабанчи ами, обеспечивается равномерный отбор волокна Но всех кипахх.

После сработки кип примерно на треть или наполовину в работу вступает механизм нагрузки, жесткая плита 7 которого свободно ложится сверху на все одновременно псрерабатываемые кипы и опускается по мере срабатывания кип, обеспечивая II# равномерное и полное срабатывание.

После срабатывания кип плита 7 поднимается при помощи тсльферов 8, соединенных гиокой cDsIar Io 9, II стоиорится на время загрузки контейнера следующей партией кип.

Предмет изобретения

1. Приспособление для удержания и нагрузки кип к кипоразборщику с нижним отбором волокна из кип, i.ëàIIoâленных на рольгангах с приводными роликами, содержащее групповой прямоугольный контейнер с возвратно-поступательным псремещением, состоя5 щий из каркаса с боковыми и торцовыми стенками, одна из которых со стороны загрузки выполнена псрсстазиой, и механизм нагрузки, отлипющееея тем, что, с целью облегчения загрузки и достижения равномерного и полно10 го срабатывания всех кип, механизм нагрузки кип выполнен в виде свободно лежащей сверху иа кипах общей для всех одновременно пе1>ерабат1 1ваемых кип жесткой плиты с приводом для подъема плиты после срабатывания

15 кип.

2. Приспособление по п. 1, отлича ощееся тем, «ro привод для подъема плиты выполнен в виде устаиовленных сверху на раме контейнера одного или нескольких тельферов, соеди20 пенных гибкой связью с плитой.

234886

Ф1/2.0

Фиг. 5

ФИ2.6
