Способ уплотнения бетонной смеси

Иллюстрации

Показать все

Реферат

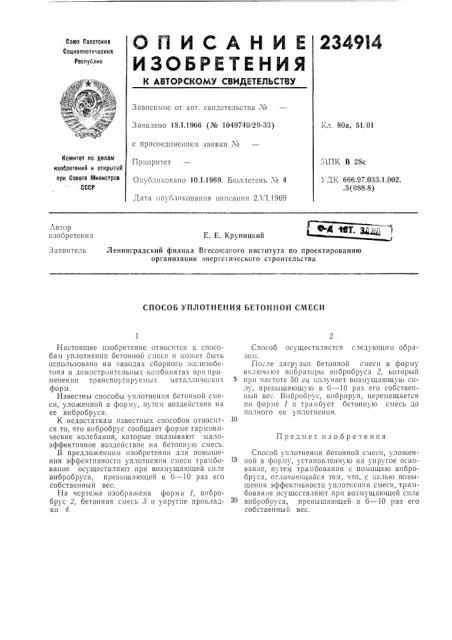

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ло

Заявлено 18.!.1966 (№ 1049740/29-33) с присоединением заявки J¹

Приоритет

Оп оликовано 10.1.1969. Бюллетень ¹ 4

Кл. 80а, 51, 01

Комитет по делам изобретений и открытий при Совете тйииистров

СССР

1ПК, В 28с

УДК 666.97.033.1.002..5{088.8) Дата опубликования описания 2Л 1.1969 втор изобретения

E. E. Крупицкий

Заявитель

Ленинградский филиал Всесоюзного института по проектированию организации энергет InecIeI o строительства

СПОСОБ УПЛОТНЕНИЯ БЕТОННОЙ СМЕСИ

Предмет изобретения

Настоящее изобретение относится к способам уплотнения бетонной смеси и может быть использовано на заводах сборного железобетона и домостроительных комбинатах при применении транспортируемых металлических форм.

Известны способы уплотнения бетонной смеси, уложенной в форму, путем воздействия на ее вибробруса.

К недостаткам известных способов относится то, что вибробрус сообщает форме гармонические колебания, которые оказывают малоэффективное воздействие на бетонную смесь.

B предложенном изобретении для повышения эффективности уплотнения смеси трамбование осуществляют при возмущающей силе вибробруса, превышающей в 6 — 10 раз его собственный вес.

На чертеже изображена форма 1, вибробрус 2, бетонная смесь 3 и упругие прокладки 4.

Способ осуществляется следующим образом.

После загрузки бетонной смеси в форму включгпот вибраторы вибробруса 2, который при |астоте 50 гц получает возмущающую силу, превышающую в 6 — 10 раз его собственный вес. Виброорус. вибрируя, перемещается по форме 1 и трамбует бетонную смесь до полного ее уплотнения.

Способ уплотнения бетонной смеси, уложенной в форму, установленную на упругое основание, путем трамбования с помощью вибробруса, от.шчающийся тем, что, с целью повышения эффективности уплотнения смеси, трамбование осуществляют при возмущающей силе вибробруса, превышающей в 6 — 10 раз его собственный вес.

234914

Составитель М, Барбашева

Текрсд T. П. Курилко

Корректор H. Босняцкая

Рсдактор Н. Вольпина

Типография, пр. Сапунова, 2

Заказ 681!19 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам нзобрстешш и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
