Способ получения портландцемента
Иллюстрации
Реферат

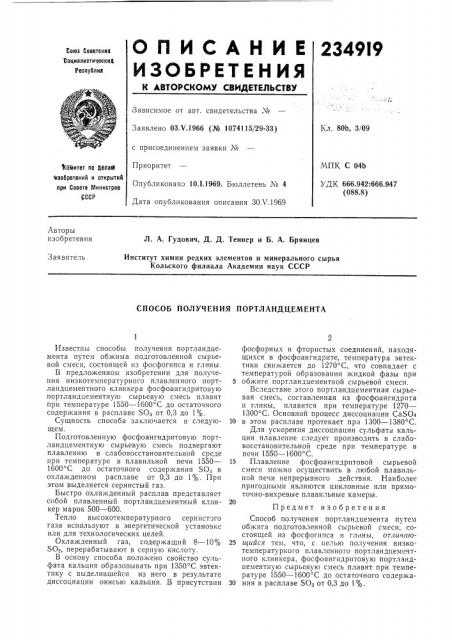

О П И С А Н И Е 2349I9
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских СоциалистическиХ
Республик
Зависимое от авт. свидетельства ¹
Кл. 80b, 3/09
Заявлено 03. т .1966 (№ 1074115/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 10.1.1969. Бюллетень ¹ 4
Дата опубликования описания ЗОХ.1969
МПК С 04Ь
УДК 666.942:666.947 (088.8) комитет по 11йла1 изобретений и открытий при Совете министров
СССР
Авторы изобретения
Л. А. Гудович, Д. Д. Теннер и Б. А. Брянцев
Заявитель
Институт химии редких элементов и минерального сырья
Кольского филиала Академии наук СССР
СПОСОБ ПОЛУЧЕНИЯ ПОРТЛАНДЦЕМЕНТА
Известны способы получения портландцемента путем обжима подготовленной сырьевой смеси, состоящей из фосфогипса и глины.
В предложенном изобретении для получения низкотемпературного плавленного портландцементного клинкера фосфоангидритовую портландцементную сырьевую смесь плавят при температуре 1550 — 1600 С до остаточного содержания в расплаве SO> от 0,3 до 1%.
Сущность способа заключается в следующем.
Подготовленную фосфоангидритовую портландцементную сырьевую смесь подвергают плавлению в слабовосстановительной среде при температуре в плавильной печи 1550—
1600 С до остаточного содержания SO,; в охлажденном расплаве от 0,3 до 1%. При этом выделяется сернистый газ.
Быстро охлажденный расплав представляет собой плавленный портландцементный клинкер марок 500 — 600.
Тепло высокотемпературного сернистого газа используют в энергетической установке или для технологических целей.
Охлажденный газ, содержащий 8 — 10%
S0, перерабатывают в серную кислоту.
В основу способа положено свойство сульфата кальция образовывать при 1350 С эвтектику с выделившейся из него в результате диссоциации окисью кальция. В присутствии фосфорных и фтористых соединений, находящихся в фосфоангидрите, температура эвтектики снижается до 1270 С, что совпадает с температурой образования жидкой фазы при
5 обжиге портландцементной сырьевой смеси.
Вследствие этого портландцементная сырьевая смесь, составленная из фосфоангидрита и глины, плавится при температуре 1270—
1300 С. Основной процесс диссоциации CaSO4
10 в этом расплаве протекает при 1300 — 1380 С.
Для ускорения диссоциации сульфата кальция плавление следует производить в слабовосстановительной среде при температуре в печи 1550 †16 С.
15 Плавление фосфоангидритовой сырьевой смеси можно осуществить в любой плавильной печи непрерывного действия. Наиболее пригодными являются циклонные или прямоточно-вихревые плавильные камеры.
Предмет изобретения
Способ получения портландцемента путем обжига подготовленной сырьевой смеси, состоящей из фосфогипса и глины, от.чичто25 бийся тем, что, с целью получения низкотемпературного плавленного портландцемечтного клинкера, фосфоангидритовую портландцементную сырьевую смесь плавят при температуре 1550 — 1600 С до остаточного содержа30 ния в расплаве $0з от 0,3 до 1%.
