Реферат

Область техники

Изобретение относится к отражательным устройствам отображения. Более конкретно, изобретение относится к отражательным устройствам отображения, оснащенным модулями радиочастотной идентификации, к отражательным устройствам отображения с внутренней подсветкой, оснащенным модулями радиочастотной идентификации, и электролюминесцентным отражательным устройствам отображения с внутренней подсветкой (в дальнейшем могут упоминаться как ЭЛ отражательные устройства отображения с внутренней подсветкой).

Более определенно, изобретение относится к отражательным устройствам отображения, которые обмениваются информацией с модулями радиочастотной идентификации через антенны связи и обеспечивают, особенно в ночное время, возможность распознавания на расстоянии местонахождения устройств отображения, соответствующих настоящему изобретению, приближения владельцев таких устройств или средств для их наблюдения, и информации, образованной символами или образцами, показанными на устройствах отображения, путем излучения света в соответствии с принципом отражения.

Изобретение, кроме того, касается отражательных устройств отображения, которые обмениваются информацией с модулями радиочастотной идентификации через антенны связи и обеспечивают, особенно в ночное время, возможность распознавания на расстоянии местонахождения устройств отображения, соответствующих настоящему изобретению, приближения владельцев таких устройств или средств для их наблюдения, и информации, образованной символами или образцами, показанными на устройствах отображения, подсвеченных облучателями, предусмотренными позади отражательных слоев, и дополнительно путем излучения света внешним образом для обеспечения распознавания такой визуальной информации на расстоянии в соответствии с принципом отражения, даже если внутренние облучатели не могут излучать свет вследствие таких неисправностей, как отказ источника питания.

Изобретение, кроме того, касается ЭЛ отражательных устройств отображения с внутренней подсветкой, которые обмениваются информацией с модулями радиочастотной идентификации через антенны связи и обеспечивают возможность, особенно в ночное время, распознавания на расстоянии местонахождения устройств отображения, соответствующих настоящему изобретению, приближения владельцев таких устройств или средств их наблюдения, и информации, образованной символами или образцами, показанными на устройствах отображения, подсвеченных облучателями, использующими принцип люминесценции, предусмотренными позади отражательных слоев, или путем излучения света внешним образом для обеспечения распознавания такой визуальной информации на расстоянии в соответствии с принципом отражения, даже если внутренние ЭЛ-облучатели не могут излучать свет вследствие таких неисправностей, как отказ источника питания.

Изобретение, кроме того, касается отражательных устройств отображения, в которых антенны связи сформированы на отражающих поверхностях отражательных элементов.

Отражательные устройства отображения, соответствующие настоящему изобретению, могут быть использованы в различных коммерческих вывесках и знаках для применений в дорожном движении, в частности в дорожных знаках, знаках, обозначающих сооружения, указательных знаках или в номерных знаках транспортных средств.

Предшествующий уровень техники

Обычная плата интегральной схемы (ИС) включает в себя модуль или модули радиочастотной идентификации, имеющие встроенную интегральную схему или схемы, несущий слой для размещения упомянутых модуля или модулей идентификации, причем упомянутый слой включает в себя основной слой и/или внутренний слой и верхний защитный слой и нижний защитный слой для защиты верхней поверхности нижней поверхности несущего слоя, соответственно. Эта многослойная структура осуществляет информационный обмен между интегральной схемой или схемами и внешними модулями через внешние контактные выводы, предусмотренные, например, на упомянутом верхнем защитном слое, антенну связи, которая установлена на несущем слое.

Такая обычная плата ИС контактного типа, снабженная внешними контактными выводами, выполняет обмен информацией, содержащейся в электронных сигналах, с внешними модулями (устройствами) считывания и записи или получает электропитание через внешние контактные выводы, предусмотренные, например, на упомянутом верхнем защитном слое.

Плата ИС бесконтактного типа, которая устанавливается с антенной связи (или просто антенной), получает электропитание и реализует обмен информацией, содержащейся в электронных сигналах, между ее модулем интегральной схемы, например интегральными схемами радиочастотной идентификации, и внешними устройствами считывания и записи через антенну, установленную на ее несущем слое.

Такие платы ИС бесконтактного типа, кроме того, классифицируются, в соответствии с расстоянием между используемой многослойной структурой, включающей в себя интегральную схему, и устройством считывания и записи, как относящиеся к типу тесной связи (в пределах 2 мм), к типу ближней связи (в пределах 10 см), к типу связи в окрестности (в пределах 70 см) и к типу связи на расстоянии (более 70 см). В общем случае, короткие волны используются для тесной связи и ближней связи, при которых радиоволны излучаются на малые дальности; длинные волны используются для связи в окрестности, и микроволновое излучение - для связи на расстоянии.

Предложены различные способы для формирования такой платы ИС бесконтактного типа с размещенной в ней антенной. В качестве способов формирования антенны известны способ формирования антенны путем частичного удаления предварительно нанесенного металлического слоя такими средствами, как травление; способ формирования антенны путем частичного нанесения металлического слоя; способ формирования антенны с использованием проводящей краски и способ формирования антенны путем намотки тонкого металлического провода в катушку.

Примеры предшествующего уровня техники, раскрывающего эти способы формирования антенн, представлены в публикации патента JP Hei 11 (1999)-134461А на имя Horio и в его патенте-аналоге США 6160526; публикации патента JP Hei 10 (l998)-320519A на имя Ikefuji и др. и его патенте-аналоге ЕР 1014301A1; публикации патента JP Hei 8 (1996)-287208A на имя Orihara и др. и его патенте-аналоге США 5705852; публикации патента JP, 2002-074301A на имя Okamura и др. и его патенте-аналоге США 2002/24475; публикации патента JP 2000-251047A на имя Hayashi и др. и его патенте-аналоге ЕР 1033778A2; и публикацию патента JP 2000-105810A на имя Hayashi и др. и его патент-аналог ЕР 1039411A1. На раскрытия этих документов могут даваться ссылки для дальнейшего объяснения соответствующих способов.

С другой стороны, отражательные защитные покрытия (листовой материал) и отражательные отформованные изделия, которые устанавливаются в различных отражательных модулях (далее совместно упоминаются как "отражательный листовой материал"), используются для дорожных знаков, средств безопасности, отражающих этикеток, коммерческих вывесок и отражателей оптических датчиков, особенно в устройствах для обеспечения безопасности и отображения в ночное время, которые отражают свет в направлении их источников света.

В таком отражательном листовом материале размещается множество отражательных блоков типа стеклянных микросфер или кубических уголковых призм, при этом указанные элементы выполнены таким образом, что свет, падающий на отражательные блоки от источника света, отражается вновь к источнику света.

Например, в патенте США 4025159 на имя McGrath описан отражательный листовой материал, использующий отражательные блоки стеклянных микросфер; в патенте США 4588258 на имя Hoopman описан отражательный листовой материал, использующий отражательные блоки кубических уголковых призм; и в патенте США 6083607 на имя Mimura описан отражательный листовой материал, использующий отражательные блоки кубических уголковых призм, имеющие улучшенный угловой диапазон отражательной способности.

Кроме того, в качестве изделия, оснащенного отражательным листовым материалом и носителем данных, публикация JP Sho 59 (1984)-58630A на имя Tsukane и др. раскрывает изделие, имеющее отражательный слой из стеклянных микросфер и слой магнитной записи.

Публикация патента JP Hei 9 (l997)-508983A на имя Bantli раскрывает интегрированное отражательное электронное устройство отображения. В описании к этому патенту раскрыто отражательное устройство для визуальной и электромагнитной передачи данных, причем указанное устройство содержит отражательный листовой материал для отражения падающего света, имеющий нанесенную на него визуальную информацию, и основной лист, имеющий монослой отражательных микросфер, которые внедрены в одну из его поверхностей, и обычное светоотражающее средство, которое расположено под упомянутыми микросферами и отделено от них прозрачным материалом; антенное средство для электромагнитной связи и средство связи для соединения с антенным средством.

В публикации патента JP Hei ll (l999)-505050A на имя Bantli описана электронная плата лицензии, имеющая защищенное устройство идентификации. В соответствии с описанием в указанном патенте раскрыта структура электронной платы лицензии для использования в электронной системе связи транспортного средства, в которой множество удаленных станций управления движением связывается с электронной платой лицензии, содержащей секцию платы лицензии, включающую в себя визуальную идентифицирующую информацию и средство идентификации для хранения ограниченной информации, причем ограниченная информация включает в себя, по меньшей мере, один тип информации идентификации транспортного средства, и ограниченная информация не может быть изменена удаленными станциями или транспортным средством; информационное средство для хранения неограниченной информации, причем неограниченная информация может быть изменена, по меньшей мере, одной из удаленных станций или транспортным средством; средство связи, оперативно соединенное со средством идентификации и информационным средством, для обработки информационного обмена с удаленными станциями; антенное средство для передачи информации к удаленным станциям и приема информации от них; и средства крепления, установленные на транспортном средстве, для крепления с возможностью съема секции платы лицензии на транспортном средстве, так что секция платы лицензии может быть заменена, не требуя замены информационного средства.

В публикации патента JP Hei 4 (1992)-229244A на имя Martin описан способ изготовления отражательного листового материала с микропризмами, частично свободного от металлического слоя, причем указанный способ включает в себя частичное формирование адгезионного слоя на металлическом осажденном слое, сформированном на поверхностях отражательных микропризм, и удаление части металлического слоя, который не защищен указанным адгезионным слоем. Также отмечается, что частично обеспеченный адгезионный слой (материал защитного покрытия) предпочтительно является чувствительным к давлению адгезивом, который не будет подвергаться чрезмерному воздействию на этапе обработки растворителем в процессе последующей обработки. Кроме того, в качестве одного из способов обеспечения упомянутого слоя указан способ печати.

Кроме того, публикация патента JP Hei l (l989)-231004A на имя Martin описан способ изготовления отражательного листа с микропризмами, частично свободного от металлического слоя, причем указанный способ включает в себя формирование металлического осажденного слоя на поверхностях отражательных микропризм, частичное формирование адгезионного слоя на металлическом осажденном слое и удаление металлического слоя в областях, не защищенных адгезионным слоем; также описан способ изготовления отражательного листа с микропризмами, частично свободного от металлического слоя, причем указанный способ включает в себя частичное нанесение материала покрытия на поверхности отражательных микропризм, осаждение из паровой фазы металла на него и удаление частично нанесенного материала покрытия.

Способы удаления слоев, сформированных осаждением из паровой фазы, также известны на практике.

В патенте США 4200875 на имя Galanos описан способ формирования лазерным методом изображения на отражательном листовом материале с открытыми линзами в соответствии с предварительно определенным образцом.

Также известны отражательные устройства отображения с внутренней подсветкой.

Например, публикация патента JP Hei 1 (1989)-298395А на имя Bradshow раскрывает «имеющий внутреннюю подсветку знак, содержащий корпус, пропускающий свет, по меньшей мере, с одной стороны, обозначенной как передняя сторона, и отражательную обшивку из уголковых отражателей, позиционированную для отражения света, падающего на переднюю сторону знака, причем отражательная обшивка из уголковых отражателей:

(1) включает в себя слой покрытия, имеющий множество отражательных элементов в виде уголковых отражателей, и основной слой из прозрачного материала, связанный со слоем покрытия, и

(2) имеет области, где основной слой связан со слоем покрытия, которые являются:

(а) оптически прозрачными для внутреннего света с углом падения, большим или равным нулю градусов и меньшим, чем 90 градусов,

(b) распределенными среди областей, занятых элементами уголковых отражателей, причем доля таких прозрачных областей по отношению к полной площади защитного покрытия и их расположение относительно друг друга устанавливаются таким образом, чтобы обеспечить возможность наблюдения знака с использованием внутренней подсветки, отраженного света или обоих этих средств».

В публикации патента JP Hei 2 (1990)-285301A на имя Benson раскрыт «имеющий внутреннюю подсветку знак, содержащий покрытие, пропускающее свет, по меньшей мере, с одной стороны, обозначенной как передняя сторона, покрытие, которое отражает свет, падающий на переднюю сторону знака, и отражательный лист, позиционированный для отражения света, падающего на переднюю сторону знака», причем указанный знак использует «частично прозрачную отражательную структуру, сформированную тремя пересекающимися наборами параллельных канавок, содержащую основание, призматические элементы, имеющие боковые грани, пересекающие основание ребрами основания, и поверхности раздела на основании, в который:

(a) каждый набор канавок имеет угол стороны канавки, который является постоянным для данного набора;

(b) поверхности раздела являются прозрачными, ограничены ребрами основания боковых граней призматических элементов, лежат между призматическими элементами, по меньшей мере, в одной из канавок и имеют в любой точке вдоль любой канавки, в которой они расположены, криволинейные сечения поперек упомянутой канавки».

Автор настоящего изобретения с соавторами также раскрыли в патентной заявке Японии №2002-198371 отражательный, имеющий внутреннюю подсветку знак, содержащий секцию отображения информации, имеющую, по меньшей мере, одну плоскую или изогнутую поверхность, которая отражает свет, падающий с передней стороны упомянутого знака, и передает свет из внутренней области знака; облучатель, расположенный сзади секции отображения информации; и корпус для размещения и крепления секции отображения информации и облучателя, причем упомянутый знак характеризуется тем, что

отражательный модуль, используемый в упомянутой секции отображения информации, представляет собой призматический отражательный модуль, выполненный в соответствии с принципом полного внутреннего отражения,

множество призматических отражательных модулей расположено в самом близком контакте друг с другом для формирования непрерывной отражательной плоскости, и

по меньшей мере, отражательная часть позади упомянутого множества призматических отражательных модулей не имеет связанной области с другими слоями и имеет по существу негерметизированную структуру.

Тем не менее, ни один из предшествующих патентов не раскрывает отражательное устройство отображения, которое характеризуется наличием, по меньшей мере, модуля радиочастотной идентификации со встроенной интегральной схемой или схемами и оптическим отражательным слоем; в частности, отражательное устройство отображения, в котором модуль радиочастотной идентификации содержит включенную в него интегральную схему или схемы радиочастотной идентификации и антенну или антенны связи, установленные связанными с упомянутой интегральной схемой или схемами радиочастотной идентификации, причем антенна или антенны связи сформированы на отражающей поверхности отражательных элементов.

Автор настоящего изобретения раскрыл в международной заявке PCT/JP 02/06070 отражательную структуру со встроенной интегральной схемой или схемами, характеризующуюся тем, что она содержит, по меньшей мере, модуль интегральной схемы, который включает в себя интегральные схемы, оптический отражательный элемент и несущий слой для вышеуказанных элементов, которая является усовершенствованием вышеупомянутого изобретения.

Данное изобретение также раскрывает отражательную, включающую в себя интегральную схему, структуру, в которой упомянутый модуль интегральной схемы содержит интегральные схемы радиочастотной идентификации, и установлена антенна связи, соединенная с упомянутыми интегральными схемами радиочастотной идентификации.

Этим известным платам ИС свойственны проблемы, заключающиеся в том, что информация, сохраненная на плате ИС контактного типа, не может быть передана без вставления платы в устройство считывания и записи, а в случае платы ИС бесконтактного типа она должна быть приближена на расстояние, достаточно близкое, чтобы обеспечить возможность радиочастотной идентификации, при этом невозможно обеспечить проведение идентификации на расстоянии большем, чем расстояние срабатывания идентификации.

Кроме того, в случае системы взимания платы за проезд (далее упоминаемой как безостановочная автоматическая система оплаты) с интерактивной радиосвязью с использованием бесконтактной платы ИС на платной дороге имеется проблема, состоящая в том, что обычно на каждом транспортном средстве необходимо установить бортовой блок считывания и записи для обеспечения связи с платой ИС из-за большого расстояния между платой ИС и внешним устройством считывания и записи (антенной связи на стороне дороги).

Пока транспортное средство не приблизится к упомянутому устройству считывания и записи (антенне связи на стороне дороги) на достаточно близкое расстояние, чтобы обеспечить связь с платой ИС на транспортном средстве, для устройства считывания и записи трудно провести различие между транспортными средствами, имеющими платы ИС, и теми, которые платят пошлину наличными. В частности, существует проблема для шлагбаумов, где взимается сбор за проезд по дороге, которые одновременно реализуют безостановочную автоматическую систему взимания платы за проезд и собирают пошлину наличными, особенно в ночное время, состоящая в том, что средства сбора пошлины не могут осуществить визуальное распознавание заранее. Из-за этих проблем автоматические шлагбаумы, где взимается сбор за проезд по дороге, и шлагбаумы для сбора пошлины наличными должны быть разделены.

Отражательные устройства отображения, соответствующие настоящему изобретению, используются в качестве знаков на различных коммерческих вывесках и для различных применений в дорожном движении, в частности в качестве дорожных знаков, знаков, обозначающих конструкции, указательных знаков или номерных знаков транспортных средств, чтобы обеспечить возможность распознавания информации, отображенной на этих знаках, также в ночное время и, кроме того, обеспечить информационный обмен высокого уровня путем одновременного считывания и записи электронной информации, сохраненной в интегральных схемах, которые содержатся в конструкции этих знаков с упомянутыми радиочастотными модулями идентификации.

В частности, когда технология настоящего изобретения применяется к номерным знакам транспортных средств, может обеспечиваться всестороннее использование информации, относящейся к изготовлению транспортного средства, такой как модель, цвет, дата изготовления, и информации, определенной для каждого транспортного средства, такой как владелец, регистрация, оплата налогов, страхование от несчастных случаев, техосмотр и т.д.

Поэтому введение технологии настоящего изобретения обеспечивает продвижение, решение или контроль различных проблем, в частности участившиеся в последнее время кражи транспортных средств или номерных знаков, которые становятся в настоящее время социальной проблемой, неуплата налогов, отказ от страхования от несчастных случаев, пренебрежение установленными законом техосмотрами и ремонтом и т.п.

Применение данной технологии к дорожным знакам позволяет обеспечить для водителей транспортных средств такую информацию, как дорожные предписания, информация о сооружениях, информация указателей и т.п. посредством бортового средства считывания, помимо визуального распознавания водителями этих знаков.

Раскрытие изобретения

В качестве средства решения указанных проблем настоящее изобретение обеспечивает возможность средству проверки заранее распознать наличие плат ИС, прежде чем будет выполняться информационный обмен между отражательным устройством отображения, соответствующим настоящему изобретению, оснащенным модулями радиочастотной идентификации, и устройством считывания и записи. В качестве средства достижения этой цели множество отражательных блоков установлено в отражательном устройстве отображения, оснащенном модулями радиочастотной идентификации, в которых содержатся модуль или модули интегральных схем, чтобы обеспечить отражение света от внешнего источника в направлении этого источника света.

Более конкретно изобретение предусматривает отражательное устройство, содержащее интегральную схему, отличающееся тем, что оно содержит, по меньшей мере, поверхностный защитный слой, слой отображения информации, отражательный слой, задний защитный слой и модуль радиочастотной идентификации с встроенной интегральной схемой или схемами для отражения света от внешнего источника в направлении указанного источника света путем обеспечения множества отражательных элементов на отражательном слое.

Наблюдаемость отражения света за счет обратного отражения заметно падает, когда наблюдатель находится в положении, соответствующем большому углу входа. В то же время в отражательном устройстве отображения, соответствующем настоящему изобретению, позади отражающего слоя предусмотрен облучатель, и поскольку отражательный слой обеспечивает обратное отражение для света, падающего с фронтальной поверхности знака, и пропускает свет, приходящий изнутри знака, устройство характеризуется превосходной возможностью наблюдения, в том числе для наблюдателей, находящихся в положениях, соответствующих большим углам наблюдения.

Упомянутый отражательный элемент, используемый в настоящем изобретении, состоит из призматических отражательных блоков из уголковых отражателей (СС-блоков) или отражательных блоков из стеклянных микросфер.

В качестве СС-блоков, представляющих собой отражательные блоки, используемые в предпочтительных вариантах осуществления настоящего изобретения, может быть использован, по меньшей мере, один тип блоков, выбранный из группы, состоящей из треугольных пирамидальных блоков уголковых отражателей, блоков уголковых отражателей типа полного куба, блоков уголковых отражателей шатрового типа и скрещенных призматических блоков. Из перечисленных типов треугольные пирамидальные блоки уголковых отражателей являются предпочтительными, поскольку они простым способом формируют отражательный элемент с микроразмерами и, следовательно, позволяют создавать изделия с малой толщиной.

Эти СС-блоки могут быть использованы в качестве СС-блоков зеркального отражения, которые отражают свет на своих призматических отражающих поверхностях, снабженных тонкопленочным металлическим слоем, подобно отражательным блокам типа стеклянных микросфер; или они могут использоваться как СС-блоки полного внутреннего отражения, которые отражают свет на своих призматических отражающих поверхностях в соответствии с принципом полного внутреннего отражения, за счет обеспечения на их призматических гранях слоя с низким показателем преломления, например, воздуха. Указанные СС-блоки полного внутреннего отражения не требуют нанесения тонкопленочного металлического слоя, в отличие от отражательных блоков типа стеклянных микросфер, и поэтому просто пропускают свет от облучателя, расположенного внутри, причем внешнее представление отражательной структуры, включающей в себя интегральную схему, не затемняется цветом тонкопленочного металлического слоя. Следовательно, использование таких СС-блоков полного внутреннего отражения является предпочтительным с точки зрения раннего распознавания.

Кроме того, в случае отражательной структуры, включающей в себя интегральную схему бесконтактного типа, СС-блоки полного внутреннего отражения предпочтительны, поскольку они свободны от радиочастотных шумов ввиду отсутствия тонкопленочного металлического слоя, в отличие от отражательных блоков типа стеклянных микросфер или СС-блоков зеркального отражения. Подобное подавление радиочастотных шумов можно реализовать, если тонкопленочный металлический слой не наносится на отражательные блоки типа стеклянных микросфер, но это способствует уменьшению площади обратного отражения и, следовательно, снижает возможности раннего распознавания.

Если тонкопленочный металлический слой предусмотрен на упомянутых призматических отражательных блоках уголковых отражателей, предпочтительным является отражательное устройство отображения с внутренней подсветкой, использующее отражательный слой, состоящий из призм уголковых отражателей зеркального отражения, содержащих призмы уголковых отражателей и частично нанесенный на них тонкопленочный металлический слой, с коэффициентом использования площади менее 80%, поскольку оно обеспечивает легкое пропускание света от расположенного внутри облучателя и в меньшей степени обуславливает радиочастотные шумы.

Такой частичный тонкопленочный металлический слой с коэффициентом использования площади менее 80% может быть сформирован, например, посредством травления для удаления тонкопленочного металлического слоя, например, в соответствии с сетчатой структурой, чтобы оставить открытыми призмы.

Если коэффициент использования площади превышает 80%, то внешнее представление отражательного слоя затемняется, и процент пропускания света от внутреннего облучателя падает. Поэтому такое выполнение нежелательно.

Упомянутый отражательный элемент, образующий слой обратного отражения, может быть сформирован из отражательных блоков типа стеклянных микросфер.

В качестве упомянутых отражательных блоков типа стеклянных микросфер могут быть использованы закрытые блоки линзового типа, которые выполняются, например, нанесением тонкопленочного слоя смолы на стеклянные микросферы, предпочтительно имеющие диаметр в пределах 30-500 мкм и коэффициент преломления в пределах 1,4-2,5 для подстройки, при необходимости, их фокусного расстояния, и последующего нанесения на 40-70% поверхности стеклянных микросфер тонкопленочного металлического слоя, например, из алюминия или серебра таким методом, как осаждение из паровой фазы или химическое плакирование, для повышения их отражательной способности.

Предпочтительный пример листового материала, использующего такие отражательные блоки типа стеклянных микросфер, представляет собой отражательный листовой материал, отражательная часть которого образована отражательными блоками из стеклянных микросфер диаметром 30-500 мкм. Поверхность такого листового материала покрыта гладким и прозрачным поверхностным защитным слоем. Если отражательные блоки имеют диаметр меньше 30 мкм, то диффузия света вследствие дифракции становится чрезмерной, приводя к нежелательному снижению обратного отражения. В то же время отражательные блоки с диаметрами, превышающими 500 мкм, приводят к тому, что толщина листового материала становится слишком большой, что является нежелательным.

В качестве другого отражательного блока типа стеклянных микросфер могут использоваться отражательные блоки типа закрытых линз. Как таковой, предпочтительным является отражательный листовой материал, в котором отражательные блоки, образующие отражательную часть, представляют собой отражательные блоки типа стеклянных микросфер диаметром 30-500 мкм. Полимерная пленка, образующая указанный поверхностный защитный слой, имеет гладкую и прозрачную поверхность. Подобно отражательному листовому материалу типа закрытых линз, если отражательные блоки имеют диаметр менее 30 мкм, диффузия света вследствие дифракции становится чрезмерной, приводя к нежелательному снижению обратного отражения. В то же время отражательные блоки с диаметром, превышающим 500 мкм, приводят к тому, что толщина листового материала становится слишком большой, и нежелательным образом снижается контрастность формируемых изображений.

И вновь, упомянутый отражательный слой типа стеклянных микросфер предпочтительно состоит из блоков типа стеклянных микросфер с частично нанесенным на них тонкопленочным металлическим слоем с коэффициентом использования площади менее 80%, что позволяет более легко пропускать свет от установленного внутри облучателя и в меньшей степени вызывает радиочастотные шумы.

Если коэффициент использования площади превышает 80%, то внешнее представление отражательного слоя затемняется, и процент пропускания света от внутреннего облучателя падает, что является нежелательным.

Предпочтительно использовать в качестве такого отражательного слоя, который образует устройство, соответствующее настоящему изобретению, отражательную структуру, включающую в себя интегральную схему, как раскрыто в Международной заявке РСТ/JP02/06070, которая содержит, по меньшей мере, модуль интегральной схемы, включающий в себя интегральную схему, оптический отражательный элемент и несущий слой для их размещения.

При использовании такой структуры отражательный слой включает в себя, по меньшей мере, электронное устройство распознавания, которое может быть предусмотрено между любыми слоями из числа поверхностного защитного слоя, слоя отображения информации, отражательного слоя и заднего защитного слоя.

Также можно предусмотреть два или более электронных блоков распознавания, в которых интегральные схемы радиочастотной идентификации имеют разные характеристики несущей частоты или две, или более антенн различной формы, причем указанные электронные блоки распознавания соединены с электронной схемой или схемами для обеспечения возможности сохранения в упомянутых блоках обычной электронной информации.

Комбинированное использование двух или более интегральных схем радиочастотной идентификации, имеющих разные характеристики несущей частоты, позволяет использовать, например, комбинацию устройств записи и считывания, классифицируемых как обеспечивающих связь на расстоянии и ближнюю связь, за счет комбинирования различных расстояний информационного обмена или скоростей передачи.

Несущие частоты, определенные или рассматриваемые для категории ISO SC 31-18000 соответствуют 135 кГц (18000-2), 13,56 кГц (18000-3), 2,45 ГГц (18000-4), 5,85 ГГц (18000-5), 860-930 кГц (18000-6) и 433,92 кГц (18000-7). Хотя можно скомбинировать две или более интегральных схем радиочастотной идентификации, имеющих эти несущие частоты, используемые частоты не ограничены использованием этого диапазона частот.

Кроме того, путем комбинирования различных средств связи с использованием различных систем модуляции, например амплитудной модуляции (АМ), амплитудной манипуляции (ASK), манипуляции включением/выключением (ООК), двухфазной фазовой манипуляции (BPSK), фазовой манипуляции (PSK) и частотной манипуляции (FSK) может быть достигнута повышенная точность связи или обеспечена защита конфиденциальности передаваемой информации.

Электронные блоки распознавания, соединенные электронной схемой или схемами, совместно используют электронную информацию, сохраненную в указанных блоках, обеспечивая возможность высокоуровневой обработки информации большого объема.

Хотя форма и размеры систем связи, используемых в настоящем изобретении, не являются критичными, в качестве примера могут использоваться антенны в виде катушки или рамки.

В частности, для номерных знаков транспортного средства предпочтительно, если они полностью выполнены отражательными. Например, спецификации UK Rating BS AU 145d:1998 для отражательных номерных знаков подробно устанавливают правила, касающиеся номинальных характеристик отражения. На фиг.1 показана минимальная зона, которая должна быть выполнена отражательной.

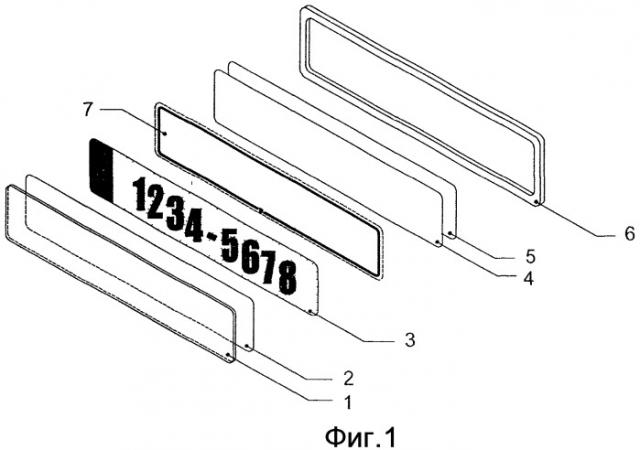

В соответствии с указанной на фиг.1 характеристикой согласно упомянутой UK-спецификации не требуется, чтобы внешняя периферийная область шириной 6 мм номерного знака имела отражательные свойства. Поэтому, в частности, предпочтительно, чтобы рамочная антенна была установлена в этой области, поскольку это удовлетворяет UK-спецификации и позволяет реализовать антенну с максимальными размерами.

Кроме того, такая антенна связи в целях обеспечения связи между интегральной схемой или схемами радиочастотной идентификации и внешними блоками может быть установлена на несущем слое (базовом слое или внутреннем слое) с использованием таких материалов, как тонкий металлический провод, пленка или напыленный металл в форме сетки, линии или рамки.

Как интегральная схема или схемы радиочастотной идентификации, так и антенна или антенны связи, предусмотрены между этими слоями, выполненными согласно изобретению, или внутри указанных слоев, и поэтому не требуется проводник подачи питания от внешнего источника или структура электромагнитной связи через диэлектрик для передачи электронных сигналов. Поэтому антенна или антенны и интегральная схема или схемы радиочастотной идентификации в настоящем изобретении связаны либо непосредственно, либо через перемычку. В качестве средства связи могут быть использованы проводящий клей, анизотропный связующий лист, пайка, пайка твердым припоем или сварка.

Для формирования антенны для использования согласно настоящему изобретению могут быть использованы метод частичного нанесения тонкопленочного металлического слоя, метод частичного удаления тонкопленочного металлического слоя или метод механической обработки.

В качестве такого метода частичного нанесения можно использовать метод, включающий нанесение маски на слой, где должна быть размещена антенна, такими способами, как печать, маскирование или литография, и затем нанесение тонкопленочного металлического слоя с желательной формой антенны с использованием таких средств, как вакуумное напыление, металлизация, электроплакирование или химическое плакирование.

В случае формирования антенны на отражательном покрытии такими методами частичного нанесения, если покрытие является покрытием типа стеклянных микросфер, можно сформировать антенну и тонкопленочный металлический слой одновременно на одном и том же слое с помощью этапов внедрения стеклянных микросфер, нанесения, если необходимо, маски на сторону с внедренными стеклянными микросферами, на которой должен быть предусмотрен тонкопленочный металлический слой, с помощью тонкой пленки смолы и затем осаждения алюминия методом вакуумного напыления. Антенна, выполненная таким способом, проявляет отражательные характеристики. Также в случае отражательного покрытия призменного типа можно аналогичным образом разместить антенну и тонкопленочный металлический слой на одном и том же слое и одновременно на отражающий поверхностях призм.

В случае использования метода частичного удаления тонкопленочный металлический слой формирует
