Способ набора нагрузки энергетических блоков с промежуточным перегревом
Иллюстрации
Показать всеРеферат
235047

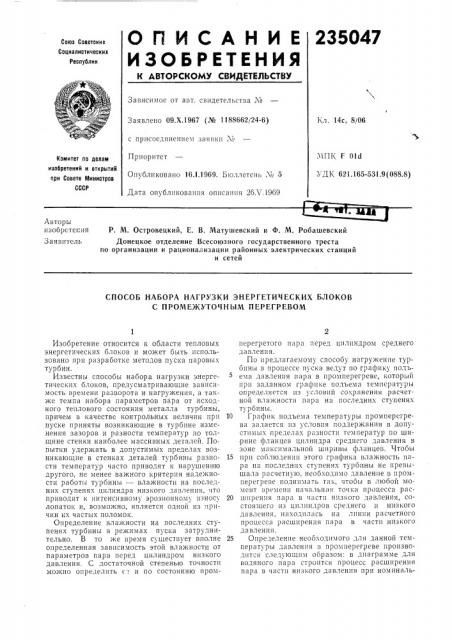

011ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимос от авт. свидетельства ¹
Заявлено 09.Х.1967 (№ 1188662/24-6) Кл. 14с, 8/06 с присоединением заявки ¹
МПК F Old
УДК 621.165-531.9(088.8) Приоритет
Опубликовано 16.1.1969. Б1оллстснь ¹ 5
Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 26Х.!969
A13TOPbI изобретения
3 а я 13 и т е л ь
P. M. Островецкий, Е. В. Матушевский и Ф. М. Робашевский
Донецкое отделение Всесоюзного государственного треста по организации и рационализации районных электрических станций и сетей
СПОСОБ НАБОРА НАГРУЗКИ ЭНЕРГЕТИЧЕСКИХ БЛОКОВ
С ПРОМЕ)КУТОЧНЫМ ПЕРЕГРЕВОМ
Изобретение относится к области тепловых энергетических блоков и может быть использовано при разработке методов пуска паровых турбин.
Известны способы набора нагрузки энергетических блоков, предусматривающие зависимость времени разворота и нагружеиия, а также темпа набора параметров пара от исходного теплового состояния металла турбины, причем в качестве контрольных величин при пуске приняты возникающие в турбине изменения зазоров и разности температур по толщине стенки наиболее массивных деталей. Попытки удержать в допустимых пределах возникающие в стенках деталей турбины разности температур часто приводят к нарушению другого, не менее важного критерия надежности работы турбины — влажности на последних ступенях цилиндра низкого давления, что приводит к интенсивному эрозионному износу лопаток и, возможно, является одной из причин их частых поломок.
Определение влажности на последних ступенях турбины в режимах пуска затруднительно. В то хке время существует вполне определенная зависимость этой влажности от параметров пара перед цилиндром низкого давления. С достаточной степенью точности можно определить е. и по состоянию промперегретого паря перед цилиндром среднего давления.
По предлагаемому способу нагружение турбины в процессе пуска ведут по графику подьема давления пара в промперегреве, который при заданном графике подъема температуры определяется из условий сохранения расчетной влажности пара на последни.; ступенях турбины.
10 График подъема температуры промперегрева задается из ус.човия поддержания в допустимых пределах разности температур по ширине фланцев цилиндра среднего давления в зоне максимальной ширины фланцев. Чтобы
15 при соолюдении этого графика влажность пара на последни.;. ступенях турбины не превышала расчетную, необходимо давление в промперегреве поднимать так, чтобы в любой момент времени начальная точка процесса ряс20 ширения пара в части низкого давления, состоя1цего пз ци,111H,1pol3 среднего и низкого давления, находилась на линии расчетного процесса расширения пара в части низкого давления.
25 Определение необходимого для данной температуры давления в промперегреве производится следующим образом: в диаграмме для водяного пара строится процесс расширения пара в части низкого давления при номиналь235047 ных условиях (расчетные параметры пара перед цилиндром среднего давления, расчетные к.п.д. цилиндров и расчетный вакуум в конденсаторе турбины).
Цилиндры среднего и низкого давления с достаточной степенью точности рассматриваются как одна часть низкого давления с усредненным к.п.д. Затем для каждой температуры пара промперегрева на линии процесса расширения пара в части низкого давления с усредненным к.п.д. находится соответствующее ей давление.
Та к как давление пара промперегрева зависит от расхода пара через часть низкого давления, то оно определяет и необходимую величину нагрузки, а его рост,в соответствии с заданной температурой — и темп нагружения турбины.
Время нагружения турбины в соответствии с указанным графйгком:подъема давления является оптимальным.
Если заданной температуре пара промперегрева соответствует давление не на линии расчетного процесса расширения, а большее (а значит и большая нагрузка), то это приводит к сокращению времени нагружения.
Однако действительный процесс расширения сдвигается влево от расчетного, что ведет к повышенной влажности на последних ступенях. Если же давление меньше, то процесс сдвигается вправо от расчетного, что, хотя и увеличивает степень сухости на последних ступенях турбины, однако приводит к увеличению времени набора нагрузки.
Для каждого типа турбин можно построить универсальную номограмму, позволяющую наиболее просто и надежно проводить пуски паровых турбин из любых температурных состояний с соблюдением в допустимых преде10 лах всех контрольных величин, включая влажность на последних ступенях турбины.
В качестве примера на чертеже приводится номограмма для турбины К-300-240 ХТГЭ, построенная, исходя из условия пуска ее без
15 обогрева фланцев со скоростью подъема температуры пара промперегрева („ „0,5 С/мин.
Предмет изобретения
Способ набора нагрузки энергетических
20 блоков с промежуточным перегревом при пусках паровых турбин из различных тепловых состояний при заданном графике подъема температуры пара промежуточного перегрева, отличающийся тем, что, с целью повыше25 ния надежности работы турбины, набор нагрузки ведут по графику подъема давления пара в промежуточном перегреве, который определяют из условий сохранения расчетной влажности пара на последних ступенях тур30 бины.
