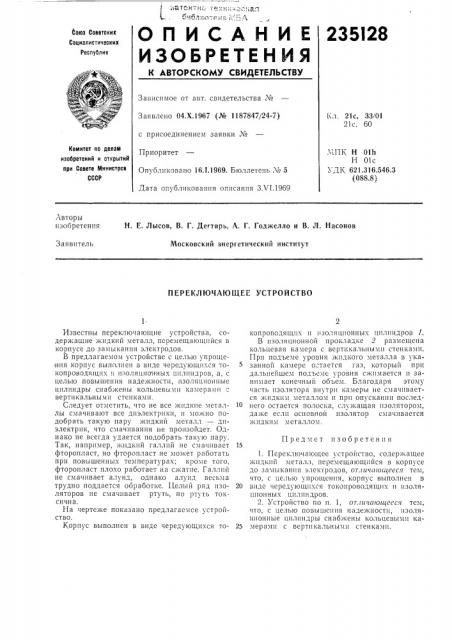

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

235128

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Х.1967 (№ 1187847/24-7) Кл. 21с, 33/01

21с, 60 с присоединением заявки ¹

Комитет по делай изобретений и открытий при Совете Министров

СССР.з 1ПК Н Olh

H 01с

УДК 621.316.546.3 (088.8j

Приоритет

Опубликовано 16.1.1969, Бюллетень Uo 5

Дата опубликования описания ЗХ1.1969

Авторы изобретения

H. Е. Лысов, В. Г. Дегтярь, А. Г. Годжелло и В. Л. Насонов

Московский энергетический институт

Заявитель

ПЕРЕКЛЮЧАЮЩЕЕ УСТРОЙСТВО

Известны переключающие устройства, содер>кашие жидкий металл, перемещающийся в корпусе до замыкания электродов.

В предлагаемом устройстве с целью упрощения корпус выполнен в виде чередующихся токопроводящих Ii изоляционных цилиндров, а, с целью повышения надежности, изоляционные цилиндры снабжены кольцевыми камерами с вертикальными стенками.

Следует отметить, что не все жидкие металлы смачивают все диэлектрики, и можно подобрать такую пару жидкий металл — диэлектрик, что смачивания не произойдет. Однако ие всегда удается подобрать такую пару, Так, например, жидкий галлий не смачивает фторопласт, но фторопласт не может работать при повышенных температурах; кроме того, фторопласт плохо работает на сжатие. Галлий не смачивает алунд, однако алупд весьма трудно поддается обработке. Целый ряд изоляторов не смачивает ртуть, Но ртуть токсична.

На черте>ке показано предлагаемое устройство.

Корпус выполнен в виде чередующихся токопроводящ1гх и 11золяционных цилиндров 1.

В изоляционной прокладке 2 размещена кольцевая камера с вертикальными стенками.

При подъеме уровня жидкого металла в указанной камере о=тается газ, которь1й ири дальнейшем подъеме уровня сжимается и занимает конечный объем. Благодаря этому часть изолятора внутри камеры не смачивается жидким мета1лом и при опускании последнего остается полоска, служащая изолятором, даже если основной изолятор смачивается жидким металлом.

Предмет изобретения

1. Переключающее устройство, содержащее жидкий мета 1 1, переме1цающ 1ися в кори се до замыкания электродов, отлпча ощеесл тем, что, с целью упрощения, корпус выполнен в

20 виде чередующихся токопроводящих и изоляUIIOHHbIX ЦИЛИНДРОВ.

2. Устройство по и. 1, от.шца1ощееся тем, что, с целью повышения надежности, изоляционные цилиндры снабжены кольцевыми ка25 мерами с вертикальными стенками.

235128

Составитель И. Ивановская

Редактор А. Пейсоченко Техрсд Л. A. Камышиикова Корректор 3. И. Тарасова

Заказ 729/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
