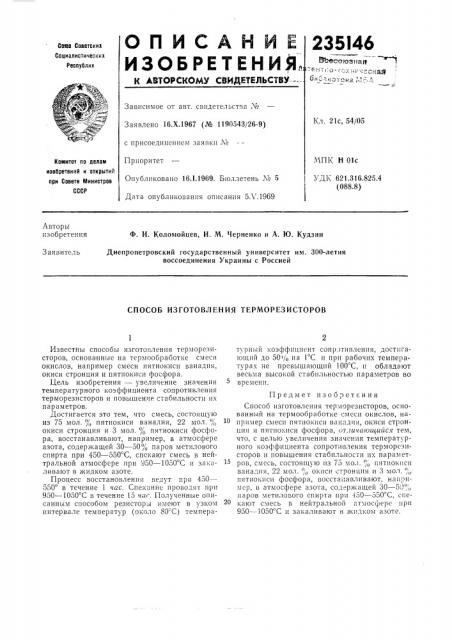

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ, 235I46

Cmas Советских

Социалистическик

Республик

ВЬесоюз нато б и о и и о т е н а ;; =-,, .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ--"Зависимое от авт. свидетельства чоо

Кл. 21с, 54/05

Заявлено 16.X.1967 (№ 1190543/26-9) с присоединением заявки l¹

МПК Н 01с

Приоритет

Опубликовано 16.1.1969. Бюллетень М 5

Комитет по делам изобретений и открытий при Соеете Министров

СССР

УДК 621.316.825.4 (088.8) Дата опубликования описания 5Х.1969

Авторы изобретения

Ф. И. Коломойцев, И. М. Черненко и А. Ю. Кудзин

Заявитель

Днепропетровский государственный университет им. 300-летия воссоединения Украины с Россией

СПОСОБ ИЗГОТОВЛЕНИЯ ТЕРМОРЕЗИСТОРОВ

Известны способы изготовления терморезисторов, основанные на термообработке смеси окислов, например смеси пятиокиси ванадия, окиси стронция и пятиокиси фосфора.

Цель изобретения — увеличение значения температурного коэффициента сопротивления терморезисторов и повышение стабильности их параметров.

Достигается это тем, что смесь, состоящую из 75 мол. % пятиокиси ванадия, 22 мол. % окиси стронция и 3 мол. о/, пятиокиси фосфора, восстанавливают, например, в атмосфере азота, содержащей 30 — 50",, паров метилового спирта при 450 — 550 С, спскают смесь в нейтральной атмосфере при 950 — 1050 С и закаливают в жидком азоте.

Процесс восстановления ведут при 450—

550 в течение 1 час. Спекание проводят при

950 — 1050 С в течение 15 чаг. Полученные описанным способом резисторы имеют в узком интервале температур (около 80"С) температурный коэффициент сопротивления, достигающий до 50% на 1 С и при рабочих температурак не превышающий 100 С, и обладают весьма высокой стабильностью параметров во времени.

Предмет изобретения

Способ изготовления тер. нрезисторов, основанный на термообработке смеси окислов, например смеси пятиокиси ванадия, окиси стронция и пятиокиси фосфора, <77личающиися тем, что, с целью увеличения значен 1я температурного коэффициента сопротивления терморсзисторов и повышения стабильности ик параметров, смесь, состоящую из 75 мол. ",,, пятиокиси ванадия, 22 мол. ",;, окиси стронция и 3 мол, „. пятиокиси фосфора, восстанавливают, напримср, в атмосфере азота, содержащей 30 — 51", „ паров метилового спирта при 450 — 550 С, спекают смесь в нейтральной атмосфере при

950 — 1050 С и закаливают в жидком азоте.
