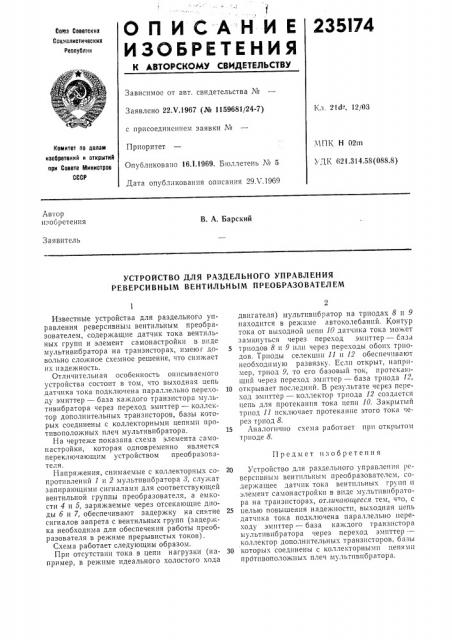

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

235174

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 21d -, 12/03

Заявлено 22.Ч.1967 (¹ 1159681/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 16.1.1969. Бюллетень № 5

Дата опубликования описания 29Х.1969

ЧПК Н 02m

УДК 621.314.58(088.8) Комитет по пвлам изобретений и открытиЯ при Совете Министров

СССР

Автор изобретения

В. А. Барский

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЬНОГО УПРАВЛЕНИЯ

РЕВЕРСИВНЫМ ВЕНТИЛЬНЫМ ПРЕОБРАЗОВАТЕЛЕМ

Предмет изобретения

Известные устройства для раздельного управления реверсивным вентильным преобразователем, содержащие датчик тока вентильных групп и элемент самонастройки в виде мультивибратора на транзисторах, имеюг довольно сложное схемное решение, что сникает их н адежность.

Отличительная особенность описываемого устройства состоит в том, что выходная цепь датчика тока подключена параллельно переходу эмиттер — база каждого транзистора мультивибратора через переход эмиттер — коллектор дополнительных транзисторов, базы которых соединены с коллекторными цепями lIpoтивоположных плеч мультивибратора.

На чертеже показана схема элемента самонастройки, которая одновременно является переключающим устройством преобразователя, Напряжения, снимаемые с коллекторных сопротивлений 1 и 2 мультивибратора 8, служат запирающими сигналами для соответствующей вентильной группы преобразователя, а емкости 4 и 5, заряжаемые через отсекающие диоды б и 7, обеспечивают задержку на снятие сигналов запрета с вентильных групп (задержка необходима для обеспечения работы преобразователя в режиме прерывистых токов).

Схема работает следующим образом.

При отсутствии тока в цепи нагрузки (например, в режиме идеального холостого хода двигателя) мультивибратор на триодах 8 и 9 находится в режиме автоколебаний. Контур тока от выходной цепи 10 датчика тока может замкнуться через переход эмиттер — база

5 триодов 8 и 9 или через переходы обоих триодов. Триоды селекции 11 и 12 обеспечивают необходимую развязку. Если открыт, например, триод 9, то его базовый ток, протекающий через переход эмиттер — база триода 12, 10 открывает последний. В результате через переход эмиттер — коллектор триода 12 создается цепь для протекания тока цепи 10. Закрытый триод 11 исключает протекание этого тока через триод 8.

15 Аналогично схема работает при открытом триоде 8.

20 Устройство для раздельного управления реверсивным вентильным преобразователем, содержащее датчик тока вентильных групп и элемент самонастройки в виде мультивибратора на транзисторах, отличающееся тем, что, с

25 целью повышения надежности, выходная цепь датчика тока подключена параллельно переходу эмиттер — база каждого транзистора мультивибратора через переход эмиттер -— коллектор дополнительных транзисторов, базы

30 которых соединены с коллекторными цепями противоположных плеч мультивибратора.

235174

Составитель Г. Бейдер

Редактор A. Пейсоченко Текред Т, П. Курилко Корректор Н. И. Харламовй

Заказ 732)16 Тиоаьк 480 Подписное

ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР

Москва, Центр, пр. Серога, д. 4

Типография, пр. Сапунова, 2
