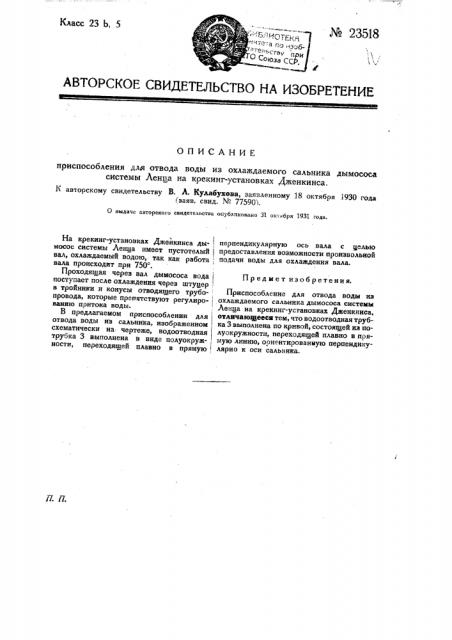

ОПИСАНИЕ приспособления для отвода воды из охлаждаемого сальника дымососа системы Ленца на крекинг-установках Дженкинса.

К авторскому свидетельству В. Л. Жулабухова, заявленному 18 октября 1930 года (ваяв. свид. № 775901.

О выдаче авторского свидетельства опубликоваио 31 октября 1931 года. перпендикулярную ось вала с целью предоставления воэможности произвольной подачи воды для охлаждения вала.

Предмет изобретения.

На крекинг-установках Джейкинса ды- мосос системы Ленца имеет пустотелый вал, охлаждаемый водою,- так как работа, вала происходит при 750 .

Проходящая через вал дымососа вода поступает после охлаждения через штуцер в тройники и конусы отводящего трубопровода, которые препятствуют регулиро- ванию притока воды.

В предлагаемом приспособлении для отвода воды из сальника, изображенном схематически на чертеже, водоотводная трубка 3 выполнена в виде полуокружности, переходящей плавно в прямую !

Приспособление для отвода воды из охлаждаемого сальника дымососа системы

Ленца на крекинг-установках Дженкинса, отличающееси тем, что водоотводная трубка 3 выполнена по кривой, состоящей as полуокружности, переходящей плавно в прямую линию, ориентированную перпендикулярно к оси сальника.
