Система связи с ретрансляторами, изменяющими свое местоположение в пространстве

Система связи с ретрансляторами, изменяющими свое местоположение в пространстве

Иллюстрации

Показать все

Реферат

Изобретение относится к технике электросвязи и может быть использовано для организации систем связи в полевых условиях, обеспечения сопряжения с наземными сетями связи и передачи по образованным каналам сетей связи различной информации между подвижными объектами, выездными бригадами, находящимися в местах ликвидации последствий стихийных бедствий и чрезвычайных ситуаций.

Известны системы связи, содержащие несколько станций спутниковой связи, включающих в свой состав антенно-фидерный тракт, передатчик, приемник, аппаратуру разделения и объединения каналов и трактов и ретранслятор связи, размещенный на борту космического аппарата, выведенного на геостационарную орбиту или околоземную орбиту [1, 2, 3, 4].

Такие системы связи обеспечивают ведение двусторонней телефонной связи и обмен данными с определенной скоростью передачи для абонентов, находящихся в стационарных объектах и на территории с хорошо развитой инфраструктурой связи. Однако при перемещении абонентов в составе подвижных объектов и особенно при нахождении их на территории вне видимости указанного спутника Земли, на котором размещен ретранслятор связи, надежность связи и особенно устойчивость ее ведения резко понижаются и даже прекращается связь полностью.

Наиболее близкой по технической сущности к предлагаемой системе связи является система двусторонней/широковещательной мобильной и портативной спутниковой связи, описанная в [5].

Известная система связи включает в себя первую систему спутниковой связи, например систему на геостационарной орбите, обеспечивающую услуги широковещательной передачи в наземной зоне обслуживания, вторую систему спутниковой связи, например систему на негеостационарной орбите, обеспечивающую услуги двусторонней связи в наземной зоне обслуживания, двунаправленную линию связи между первой системой спутниковой связи и второй системой спутниковой связи, а именно между наземными частями их сегментов, оконечное устройство пользователя, находящееся в наземной зоне обслуживания, ретрансляционную станцию, коммутируемую телефонную сеть общего пользования, к которой подключены частные сети связи и сеть Интернет.

Известная система связи обеспечивает объединение функциональных возможностей различных спутниковых систем, в том числе службы прямого вещания и системы спутниковой связи, что способствует получению доступа к общим ресурсам и услугам указанных систем и сокращению тем самым эксплуатационных расходов.

Однако такая система связи является достаточно громоздкой, и она не обеспечивает устойчивой и надежной связи между абонентами, находящимися на территории со сложными климатическими и географическими данными (плохие погодные условия, гористая и резко пересеченная местность), а также в условиях воздействия различных внешних факторов, включая индустриальные, внутрисистемные и преднамеренные помехи.

Целью изобретения является повышение надежности связи и устойчивости функционирования системы связи в условиях воздействия различных внешних факторов.

Поставленная цель достигается тем, что в систему связи с ретрансляторами, изменяющими свое местоположение в пространстве, содержащую наземную сеть связи, включающую ретрансляционную станцию, предназначенную для сопряжения каналов наземной сети связи с каналами сети спутниковой связи и соединенную многоканальной линией двусторонней связи с ретранслятором связи, размещенным на борту космического аппарата, оконечные устройства пользователя и коммутируемую телефонную сеть общего пользования, к которой подключены частные сети связи и сеть Интернет, в наземную сеть связи введены четыре группы подвижных объектов, содержащих последовательно соединенные оконечные устройства пользователя и комплекс технических средств связи, предназначенные для обеспечения связи и передачи информации с рабочих мест должностных лиц при нахождении их в подвижных объектах или вне их, по меньшей мере, три оконечных узла связи, разнесенных территориально и предназначенных для предоставления услуг связи пользователям путем организации трактов (направлений связи) для передачи речевых сообщений и данных между оконечными устройствами пользователя, установленными на рабочих местах должностных лиц подвижных объектов, коммутируемая телефонная сеть связи общего пользования выполнена на основе использования четырех однотипных разнесенных территориально транзитных станций коммутации каналов и пакетов, соединенных между собой магистральными линиями связи по принципу «каждый с каждым», а также введены вспомогательный узел связи, предназначенный для привязки упомянутых транзитных станций коммутации к коммутируемой телефонной сети связи вышестоящего ранга (уровня) и обеспечения обмена различной информацией с оконечными устройствами пользователя, установленными на рабочих местах должностных лиц подвижных объектов вышестоящего уровня, не менее трех однотипных или разнотипных многоканальных ретрансляторов связи, предназначенных для обеспечения связи на дальностях, которые невозможно обеспечить наземными средствами в полевых условиях, и размещенных на летно-подъемных средствах или на других носителях, каждый из которых обеспечивает возможность выбора одного или нескольких каналов (направлений) передачи для ретрансляции сообщений при изменяющихся условиях ведения связи между оконечными устройствами пользователей, установленными на рабочих местах должностных лиц в подвижных объектах, пункт управления работой ретрансляторов связи, при этом вторые входы-выходы оконечных устройств пользователя первой группы подвижных объектов посредством первой линии прямой связи подключены к первым входам-выходам первого оконечного узла связи, вторые входы-выходы которого посредством второй линии прямой связи подключены ко вторым входам-выходам комплекса технических средств связи первой группы подвижных объектов, который посредством имеющихся в его составе радиосредств обеспечивает выходы соответственно на комплексы технических средств второй и третьей групп подвижных объектов, третьи входы-выходы первого оконечного узла связи посредством первой многоканальной линии двусторонней связи подключены ко второму оконечному узлу связи, к которому посредством третьей и четвертой линий прямой связи подключены соответственно оконечные устройства пользователя и комплекс технических средств связи второй группы подвижных объектов, который посредством имеющихся в его составе радиосредств обеспечивает выходы соответственно на комплексы технических средств первой и третьей групп подвижных объектов, четвертые входы-выходы первого оконечного узла связи посредством второй многоканальной линии двусторонней связи соединены с третьим оконечным узлом связи, ко вторым и третьим входам-выходам которого посредством пятой и шестой линий прямой связи подключены соответственно оконечные устройства пользователя и комплекс технических средств связи третьей группы подвижных объектов, который посредством имеющихся в его составе радиосредств обеспечивает выходы соответственно на комплексы технических средств первой и второй групп подвижных объектов, четвертые входы-выходы третьего оконечного узла связи посредством третьей многоканальной линии двусторонней связи соединены с четвертыми входами-выходами второго оконечного узла связи, пятые и шестые входы-выходы первого оконечного узла связи посредством первой и второй многоканальных линий привязки подключены соответственно к первой и второй транзитным станциям коммутации каналов и пакетов коммутируемой телефонной сети связи общего пользования, пятые и шестые входы-выходы второго оконечного узла связи посредством третьей и четвертой многоканальных линий привязки подключены соответственно ко второй и четвертой транзитным станциям коммутации каналов и пакетов, пятые и шестые входы-выходы третьего оконечного узла связи посредством пятой и шестой многоканальных линий привязки подключены к первой и третьей транзитным станциям коммутации каналов и пакетов соответственно, четвертая транзитная станция коммутации каналов и пакетов посредством седьмой многоканальной линии привязки соединена со вспомогательным узлом связи, к которому посредством седьмой и восьмой линий прямой связи подключены соответственно оконечные устройства пользователя и комплекс технических средств связи четвертой группы подвижных объектов, который имеет выход на ретранслятор связи, размещенный на борту космического аппарата, седьмые входы-выходы второго узла связи посредством четвертой многоканальной линии двусторонней связи соединены с ретрансляционной станцией, первая транзитная станция коммутации каналов и пакетов посредством первой радиолинии и шестой многоканальной линии двусторонней связи соединена с третьим многоканальным ретранслятором связи и пунктом управления работой ретрансляторов связи соответственно, комплекс технических средств связи первой группы подвижных объектов посредством второй радиолинии соединен с первым многоканальным ретранслятором связи и имеет выходы на ретранслятор связи, размещенный на борту космического аппарата, комплекс технических средств связи второй группы подвижных объектов посредством третьей радиолинии соединен со вторым многоканальным ретранслятором связи и имеет выходы на ретранслятор связи, размещенный на борту космического аппарата, комплекс технических средств связи третьей группы подвижных объектов посредством четвертой радиолинии соединен с третьим многоканальным ретранслятором связи и имеет выходы на ретранслятор связи, размещенный на борту космического аппарата, седьмые и восьмые входы-выходы первого оконечного узла связи посредством пятой и шестой радиолиний подключены соответственно к первому и второму многоканальным ретрансляторам связи, а девятыми входами-выходами посредством пятой многоканальной линии двусторонней связи он подключен к пункту управления работой ретрансляторов связи, восьмые и девятые входы-выходы второго оконечного узла связи посредством седьмой и восьмой радиолиний подключены соответственно к первому и второму многоканальным ретрансляторам связи, первый многоканальный ретранслятор связи посредством девятой, десятой и одиннадцатой радиолиний соединен со вторым и третьим многоканальными ретрансляторами связи и с пунктом управления работой ретрансляторов связи соответственно, второй многоканальный ретранслятор связи посредством двенадцатой и тринадцатой радиолиний соединен с третьим многоканальным ретранслятором связи и пунктом управления работой ретрансляторов связи соответственно, третий многоканальный ретранслятор связи посредством четырнадцатой и пятнадцатой радиолиний соединен соответственно с пунктом управления работой ретрансляторов связи и с третьим оконечным узлом связи, ретранслятор связи, размещенный на борту космического аппарата, посредством первой линии спутниковой связи соединен с ретрансляционной станцией, а посредством второй линии спутниковой связи он обеспечивает выходы на каналы сети спутниковой связи, на каналы которой через упомянутый ретранслятор связи предусмотрены выходы с третьего оконечного узла связи и второй транзитной станции коммутации каналов и пакетов, третья транзитная станция коммутации каналов и пакетов посредством седьмой многоканальной линии двусторонней связи подключена к частным сетям связи для выхода на каналы упомянутых сетей связи, а четвертая транзитная станция коммутации каналов и пакетов посредством восьмой многоканальной линии двусторонней связи подключена к сети Интернет.

Результаты поиска известных технических решений в данной и смежных областях техники с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного объекта, показали, что они не следуют явным образом из уровня техники. Следовательно, заявляемое изобретение соответствует условию патентоспособности «изобретательский уровень».

Заявляемая система связи может быть реализована с использованием существующих средств связи и аппаратуры, используемой на сетях электросвязи и компьютерных сетях, и является промышленно применимой. При этом предлагаемая система связи дополнительно обеспечивает ведение между абонентами с помощью оконечных устройств пользователя телефонной связи и обмен данными, а также другой информацией в реальном масштабе времени.

Сопоставительный анализ с прототипом показывает, что заявляемая система связи отличается наличием новых элементов и устройств: трех оконечных узлов связи, к которым посредством проводных линий связи подключены группы оконечных устройств пользователя, одного вспомогательного узла связи с подключенными к нему посредством проводных линий связи оконечными устройствами пользователя, трех многоканальных ретрансляторов связи на летно-подъемных средствах или других носителях и пункта управления работой ретрансляторов связи, выполнением коммутируемой телефонной сети общего пользования с использованием четырех разнесенных территориально транзитных станций коммутации каналов и пакетов, которые осуществляют оперативную и долговременную коммутацию каналов и пакетов для составления трактов передачи информации между оконечными узлами связи и обеспечивают сопряжение наземной сети связи с многоканальными ретрансляторами связи с целью обеспечения связи на дальностях, которые невозможно обеспечить наземными средствами в полевых условиях. Достоинством предлагаемой системы связи является то, что за счет возможности изменения, в зависимости от текущей сигнально-помеховой обстановки, рельефа местности, взаимного расположения ретрансляторов связи и абонентов системы, местоположения многоканальных ретрансляторов связи путем перемещения их в новый район и поднятия на другую высоту обеспечивается увеличение дальности и улучшение качества связей.

Отличие предлагаемой системы связи заключается также и в том, что в ней расширена возможность выбора типов носителей, используемых для ретрансляторов связи: вместо одного космического аппарата используется еще шесть типов носителей, в том числе самолеты и вертолеты (пилотируемые и беспилотные), стратостаты, дирижабли, привязные аэростаты и автомобили с быстроразворачиваемыми антенными мачтами, на которых устанавливаются ретрансляторы связи и стоимость которых на несколько порядков ниже, чем космического аппарата. Все это способствует значительному сокращению стоимости многоканальных ретрансляторов связи и соответственно удешевлению предлагаемой системы связи по сравнению с прототипом.

Таким образом, заявляемая система связи соответствует критерию изобретения "новизна". Сравнение заявляемого решения с другими техническими решениями показывает, что вновь введенные в предлагаемую систему связи элементы и устройства реализуемы, хорошо известны специалистам в данной области техники и дополнительного творчества, учитывая приведенные ниже пояснения, для их воспроизведения не требуется.

Однако при их введении в указанной связи с остальными элементами схемы в заявляемую систему связи вышеуказанные элементы и устройства проявляют новые свойства, заключающиеся в повышении надежности связи и устойчивости функционирования системы связи в условиях воздействия различных внешних факторов, передачи по каналам образованных сетей речевых сообщений, документальной информации и обмена электронной корреспонденцией между абонентами с увеличенной скоростью передачи практически в реальном масштабе времени.

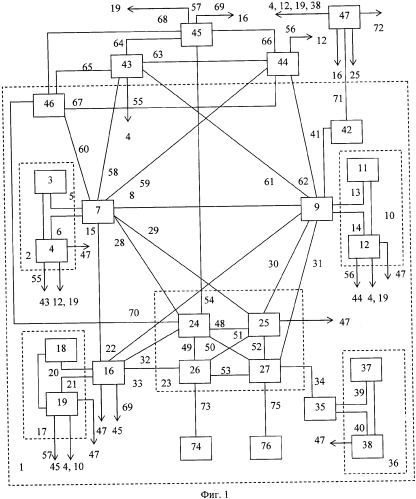

На фиг.1 представлена общая структурная схема предлагаемой системы связи, на фиг.2, 3, 4, 5, 6, 7, 8, 9 и 10 приведены соответственно структурные схемы комплекса технических средств связи, входящего в состав группы подвижных объектов, оконечного узла связи, транзитной станции коммутации каналов и пакетов коммутируемой телефонной сети общего пользования, многоканального ретранслятора связи, четырех типов ретрансляционных модулей и пункта управления работой ретрансляторов связи.

Система связи с ретрансляторами, изменяющими свое местоположение в пространстве (см. фиг.1), содержит наземную сеть связи 1, включающую в себя первую группу 2 подвижных объектов, содержащих оконечные устройства пользователя 3 и комплекс 4 технических средств связи, первую 5 и вторую 6 линии прямой связи, первый 7 оконечный узел связи, первую 8 многоканальную линию двусторонней связи, второй 9 оконечный узел связи, вторую группу 10 подвижных объектов, содержащих оконечные устройства 11 пользователя и комплекс 12 технических средств связи, третью 13 и четвертую 14 линии прямой связи, вторую 15 многоканальную линию двусторонней связи, третий 16 оконечный узел связи, третью группу 17 подвижных объектов, содержащих оконечные 18 устройства пользователя и комплекс 19 технических средств связи, пятую 20 и шестую 21 линии прямой связи, третью 22 многоканальную линию двусторонней связи, коммутируемую телефонную сеть 23 общего пользования, состоящую из первой 24, второй 25, третьей 26 и четвертой 27 транзитных станций коммутации каналов и пакетов, первую 28, вторую 29, третью 30, четвертую 31, пятую 32, шестую 33 и седьмую 34 многоканальные линии привязки, вспомогательный узел 35 связи, четвертую группу 36 подвижных объектов, имеющих в своем составе оконечные устройства 37 пользователя и комплекс технических средств 38 связи, седьмую 39 и восьмую 40 линии прямой связи, четвертую 41 многоканальную линию двусторонней связи, ретрансляционную станцию 42, первый 43, второй 44 и третий 45 многоканальные ретрансляторы связи, размещенные на летно-подъемных средствах или других носителях, пункт управления 46 работой ретрансляторов связи, ретранслятор связи 47, размещенный на борту космического аппарата, первую 48, вторую 49, третью 50, четвертую 51, пятую 52 и шестую 53 магистральные линии связи, развернутые между первой 24 и второй 25, между первой 24 и третьей 26, между второй 25 и третьей 26, между второй 25 и четвертой 27, между третьей 26 и четвертой 27 транзитными станциями коммутации каналов и пакетов коммутируемой телефонной сети 23 связи общего пользования соответственно, первую радиолинию 54, организованную между первой 24 транзитной станцией коммутации каналов и пакетов и третьим многоканальным ретранслятором 45 связи, вторую 55, третью 56 и четвертую 57 радиолинии, организованные средствами радиосвязи комплексов технических средств связи первой 2, второй 10 и третьей 17 группы подвижных объектов для выхода соответственно на первый 43, второй 44 и третий 45 многоканальные ретрансляторы связи, пятую 58 и шестую 59 радиолинии, организованные средствами радиосвязи первого 7 узла связи для выхода соответственно на первый 43 и второй 44 многоканальные ретрансляторы связи, пятую 60 многоканальную линию двусторонней связи, седьмую 61 и восьмую 62 радиолинии, организованные средствами радиосвязи второго 9 узла связи для выхода соответственно на первый 43 и второй 44 многоканальные ретрансляторы связи, девятую 63, десятую 64 и одиннадцатую 65 радиолинии, развернутые между первым 43 и вторым 44 многоканальными ретрансляторами связи, между первым 43 и третьим 45 многоканальными ретрансляторами связи, между первым 43 многоканальным ретранслятором связи и пунктом управления 46 работой ретрансляторов связи соответственно, двенадцатую 66 и тринадцатую 67 радиолинии, развернутые между вторым 44 и третьим 45 многоканальными ретрансляторами связи, между вторым 44 многоканальным ретранслятором связи и пунктом управления 46 работой ретрансляторов связи соответственно, четырнадцатую 68 радиолинию, развернутую между третьим 45 многоканальным ретранслятором и пунктом управления 46 работой ретрансляторов связи, пятнадцатую 69 радиолинию, развернутую между третьим 45 многоканальным ретранслятором связи и третьим 16 оконечным узлом связи, шестую многоканальную линию 70 двусторонней связи, первую линию 71 спутниковой связи для выхода на ретранслятор 47 связи, размещенный на борту космического аппарата, вторую линию 72 спутниковой связи для выхода с ретранслятора 47 в сеть спутниковой связи, седьмую многоканальную линию 73 двусторонней связи для выхода на каналы частной (ведомственной) сети 74 связи, восьмую многоканальную линию 75 двусторонней связи для выхода в сеть 76 Интернет и через нее в коммутируемую телефонную сеть связи общего пользования вышестоящего ранга.

Комплекс технических средств связи 4 (12, 19, 38) каждой из четырех групп 2, 10, 17 и 36 подвижных объектов содержит (фиг.2) коммутационную аппаратуру 77, состоящую из блока внутренней связи 78, блока управления 79 работой коммутационной аппаратуры, блока коммутации каналов 80 и блока коммутации абонентов 81, систему навигации 82, состоящую из спутникового устройства 83 определения местоположения и ориентации в пространстве, приемного устройства 84 дифференциальных поправок спутниковой системы навигации, инерциального устройства 85 определения местоположения и ориентации в пространстве и приемника 86 служебной информации, первую 87 ультракоротковолновую (УКВ) радиостанцию с антенной 89, блок 88 антенных фильтров, вторую 90 УКВ радиостанцию с антенной 91, коротковолновую (KB) радиостанцию 92 с антенной 93, станцию 94 спутниковой связи с антенной системой 95, блок селективного вызова 96, канальную аппаратуру 97, аппаратуру 98 передачи данных, блок 99 ввода линий, линию связи 100 от выносного телефонного аппарата и соединительные линии 101 от оконечного узла связи.

Каждый из трех (первый 7, второй 9 и третий 16) оконечных узлов связи (фиг.3) содержит оконечную станцию 102 коммутации каналов и пакетов, состоящую из автоматического коммутатора 103 каналов, включающего в себя блок 104 абонентской коммутации, блок 105 коммутационного поля и блок 106 коммутации каналов, рабочего места 107 оператора и рабочего места 108 диспетчера, станцию 109 с оконечными средствами ведения связи, станцию (аппаратную) 110 каналообразования, состоящую из первой 111 и второй 112 цифровых радиорелейных станций с антеннами, имеющими круговую направленность излучения и обеспечивающими организацию с помощью одной станции нескольких (до шести) направлений связи, при этом каждая из станций включает в себя широкодиапазонный передатчик 113, несколько (до шести) приемников 114, антенну 115, два комплекта аппаратуры 116 импульсного уплотнения, аппаратуру 117 уплотнения линий дальней связи (ЛДС), KB радиостанцию 118, станцию 119 спутниковой связи и устройство 120 управления работой средств узла связи.

Первая 24, вторая 25, третья 26 и четвертая 27 транзитные станции коммутации каналов и пакетов (фиг.4) содержат цифровую гибридную станцию коммутации 121, состоящую из блока 122 абонентской коммутации, к которому подключаются оконечные устройства пользователя, блока 123 коммутационного поля и блока 124 коммутации каналов, первую 125 многоканальную цифровую радиорелейную станцию с антенной 126, вторую 127 многоканальную цифровую радиорелейную станцию с антенной 128, два комплекта аппаратуры 129 импульсного уплотнения, аппаратуру 130 уплотнения ЛДС, KB радиостанцию 131 и станцию 132 спутниковой связи.

Каждый из трех (первый 43, второй 44 и третий 45) многоканальных ретрансляторов связи содержит (фиг.5) по одному ретрансляционному модулю первого 133, второго 134, третьего 135 и четвертого 136 типа, модуль 137 служебных систем носителя ретранслятора, состоящий из устройства 138 видеонаблюдения носителя ретранслятора связи, модуля 139 навигационного обеспечения, блока управления и контроля 140 состояния носителя ретранслятора связи и модуля линии 141 дистанционного управления носителя ретранслятора связи, модуль 142 служебных систем ретранслятора связи, состоящий из блока управления и контроля 143 состояния ретранслятора, блока коммутации 144 ретранслятора и модуля линии 145 дистанционного управления ретранслятора.

Ретрансляционный модуль первого 133 типа содержит (фиг.6) антенное устройство УКВ диапазона 146, размещаемое на корпусе модуля, согласующие устройства 147, шесть блоков 148 приемопередатчиков УКВ радиостанций, блок коммутации 149 информационных сигналов, блок управления и контроля 150 состояния ретрансляционного модуля, приемное устройство 151 и анализатор 152 сигнально-помеховой обстановки.

Ретрансляционный модуль второго 134 типа (фиг.7) содержит антенное устройство 153, размещаемое на корпусе модуля, согласующее устройство 154, два блока приемопередатчиков 155 радиостанций высокоскоростной связи, блок коммутации 156 информационных трактов, блок 157 дистанционного автоматизированного управления ретрансляционным модулем, приемное устройство 158 и анализатор 159 сигнально-помеховой обстановки.

Ретрансляционный модуль третьего 135 типа (фиг.8) содержит антенное устройство 160 дециметрового диапазона волн (ДЦВ) (0,9-1,2 ГГц), размещаемое на корпусе модуля, согласующее устройство 161, два блока 162 авиационных терминалов, каждый из которых состоит из блока приемопередатчика 163, блока обработки 164 данных, пульта управления 165, пульта 166 ввода исходных данных, устройства 167 ввода ключей и приемоиндикатора 168 сигналов спутниковой навигационной системы, блок коммутации 169 информационных трактов, блок 170 дистанционного автоматизированного управления ретрансляционным модулем, приемное устройство 171 и анализатор 172 сигнально-помеховой обстановки.

Ретрансляционный модуль четвертого типа 136 содержит (фиг.9) антенные системы 173, восемь блоков приемопередатчиков 174 радиорелейной связи диапазона частот 390-695 МГц и 1500-2100 МГц с, блок 175 коммутации трактов промежуточной частоты, блок 176 дистанционного автоматизированного управления ретрансляционным модулем, приемное устройство 177 и анализатор 178 сигнально-помеховой обстановки.

Пункт управления 46 работой ретрансляторов связи (фиг.10) содержит первое 179, второе 180 и третье 181 автоматизированные рабочие места операторов, первую 182 и вторую 183 УКВ радиостанции высокоскоростной связи, четыре УКВ радиостанции 184 среднескоростной связи, две KB радиостанции 185, первую 186 и вторую 187 радиорелейные станции, первую 188, вторую 189 и третью 190 линии дистанционного управления, аппаратуру 191 импульсного каналообразования, четырехканальную аппаратуру 192 передачи данных, первую 193, вторую 194, третью 195 и четвертую 196 аппаратуру криптографической защиты передаваемой информации, устройство 197 кроссовой коммутации и навигационную аппаратуру 198.

Вторые входы-выходы оконечных устройств 3 пользователя и комплекса технических средств 4 связи первой группы 2 подвижных объектов посредством первой 5 и второй 6 линий прямой связи подключены соответственно к первым и вторым входам-выходам первого 7 оконечного узла связи, который посредством первой 8 многоканальной линии двусторонней связи соединен со вторым 9 оконечным узлом связи, к которому посредством третьей 13 и четвертой 14 линий прямой связи подключены соответственно оконечные устройства 11 пользователя и комплекс технических средств связи 12 второй группы 10 подвижных объектов. Первый 7 оконечный узел связи посредством второй 15 многоканальной линии двусторонней связи соединен с третьим 16 оконечным узлом связи, к которому посредством пятой 20 и шестой 21 линий прямой связи подключены соответственно оконечные устройства 18 пользователя и комплекс технических средств связи 19 третьей группы 17 подвижных объектов, а второй 9 оконечный узел связи посредством третьей 22 многоканальной линии двусторонней связи соединен с третьим 16 оконечным узлом связи.

Первый 7 оконечный узел связи посредством первой 28 и второй 29 многоканальных линий привязки подключен соответственно к первой 24 и второй 25 транзитным станциям коммутации каналов и пакетов коммутируемой телефонной сети 23 общего пользования, а второй 9 оконечный узел связи посредством третьей 30 и четвертой 31 многоканальных линий привязки подключен соответственно ко второй 25 и четвертой 27 транзитным станциям коммутации каналов и пакетов. Третий 16 оконечный узел связи посредством пятой 32 и шестой 33 многоканальных линий привязки подключен соответственно к первой 24 и третьей 26 транзитным станциям коммутации каналов и пакетов, а четвертая 27 транзитная станция коммутации каналов и пакетов посредством седьмой 34 многоканальной линии привязки соединена со вспомогательным узлом 35 связи, к которому посредством седьмой 39 и восьмой 40 линий прямой связи подключены соответственно оконечные устройства 37 пользователя и комплекс технических средств связи 38 четвертой группы 36 подвижных объектов. Второй 9 оконечный узел связи посредством четвертой 41 многоканальной линии двусторонней связи соединен с ретрансляционной станцией 42. Первая 24 транзитная станция коммутации каналов и пакетов посредством первой 48, второй 49 и третьей 50 магистральных линий связи подключена соответственно ко второй 25, третьей 26 и четвертой 27 транзитным станциям коммутации каналов и пакетов, вторая 25 транзитная станция коммутации каналов и пакетов посредством четвертой 51 и пятой 52 магистральных линий связи подключена соответственно к третьей 26 и четвертой 27 транзитным станциям коммутации каналов и пакетов, а третья 26 станция коммутации каналов и пакетов посредством шестой 53 магистральной линии связи соединена с четвертой 27 транзитной станцией коммутации каналов и пакетов. Первая 24 транзитная станция коммутации каналов и пакетов посредством первой 54 радиолинии, образованной средствами радиосвязи, входящими в состав упомянутой станции 24, соединена с третьим 45 многоканальным ретранслятором связи. Комплекс технических средств связи 4 первой 2 группы подвижных объектов посредством второй 55 радиолинии соединен с первым 43 многоканальным ретранслятором связи, а с помощью имеющихся в его составе средств радиосвязи имеет выходы на комплексы 12 и 19 технических средств связи соответственно второй 10 и третьей 17 групп подвижных объектов. Комплекс технических средств связи 12 второй 10 группы подвижных объектов посредством третьей 56 радиолинии соединен со вторым 44 многоканальным ретранслятором связи, а с помощью имеющихся в его составе средств радиосвязи имеет выходы на комплексы 4 и 19 технических средств связи соответственно первой 2 и третьей 17 групп подвижных объектов. Комплекс технических средств связи 19 третьей 17 группы подвижных объектов посредством четвертой 57 радиолинии соединен с третьим 45 многоканальным ретранслятором связи, а с помощью имеющихся в его составе средств радиосвязи имеет выходы на комплексы 4 и 12 технических средств связи соответственно первой 2 и второй 10 групп подвижных объектов. Первый 7 оконечный узел связи посредством пятой 58 и шестой 59 радиолиний подключен к первому 43 и второму 44 многоканальным ретрансляторам связи соответственно, а посредством пятой 60 многоканальной линии двусторонней связи он соединен с пунктом управления 46 работой ретрансляторов связи. Второй 9 оконечный узел связи посредством седьмой 61 и восьмой 62 радиолиний подключен соответственно к первому 43 и второму 44 многоканальным ретрансляторам связи.

Первый 43 многоканальный ретранслятор связи посредством девятой 63, десятой 64 и одиннадцатой 65 радиолиний подключен соответственно ко второму 44 и третьему 45 многоканальным ретрансляторам связи и к пункту 46 управления работой ретрансляторов связи, второй 44 многоканальный ретранслятор связи посредством двенадцатой 66 и тринадцатой 67 радиолиний подключен соответственно к третьему 45 многоканальному ретранслятору связи и к пункту управления 46 работой ретрансляторов связи, третий 45 многоканальный ретранслятор связи посредством четырнадцатой 68 и пятнадцатой 69 радиолиний подключен соответственно к пункту 46 управления работой ретрансляторов связи и к третьему 16 оконечному узлу связи. Ретрансляционная станция 42 посредством первой 71 линии спутниковой связи соединена с ретранслятором связи 47, размещенным на борту космического аппарата, который посредством второй 72 линии спутниковой связи соединен с сетью спутниковой связи вышестоящего ранга, на каналы которой через упомянутый ретранслятор связи 47 имеют выходы соответственно комплексы 4, 12, 19 и 38 технических средств связи первой 2, второй 10, третьей 17 и четвертой 36 групп подвижных объектов, третьего 16 оконечного узла связи и второй 25 транзитной станции коммутации каналов и пакетов.

Третья 26 транзитная станция коммутации каналов и пакетов посредством седьмой 73 многоканальной линии двусторонней связи соединена с частной (ведомственной) сетью 74 связи, а четвертая 27 транзитная станция коммутации каналов и пакетов посредством восьмой 75 многоканальной линии двусторонней связи соединена с сетью 76 Интернет.

Оконечные устройства пользователя (3, 11, 18 и 37), устанавливаемые на рабочих местах должностных лиц в подвижных объектах, в зависимости от задач, выполняемых должностными лицами подвижных объектов, могут содержать персональный компьютер, предназначенный для выхода через коммутируемую телефонную сеть общего пользования в сеть Интернет, абонентский терминал телефонной (телефонный аппарат или абонентская установка) и телеграфной связи или одноканальный радиотерминал, предназначенные для выхода в сети радиосвязи, спутниковой и сотовой связи.

В качестве персональных компьютеров для оконечных устройств пользователя может быть использован портативный компьютер фирмы «Toshiba», содержащий системный блок, состоящий из центрального процессора типа «Intel», системной шины, электронных модулей оперативного запоминающего устройства и перепрограммируемого постоянного запоминающего устройства, стандартной клавиатуры, дисплея с плазменным экраном, системного программного обеспечения и специального прикладного программного обеспечения, поставляемого на накопителе на жестком магнитном диске. Одной из функций программного обеспечения является формирование файлов для встроенного в системный блок модема. В состав программного обеспечения входит также SNMP-менеджер, по протоколу которого осуществляется управление оборудованием и его диагностика. При этом программное обеспечение рассчитано на операционную систему Windows NT [Егоренков А.А., Егоренкова И.М. Самоучитель работы на компьютере. Windows XP. Microsoft Office XP. - М.: Лист Нью, 2003] или LINUX [Наба Баркакати. RED HAT LINUX. Секреты профессионала.: Пер. с англ. -М.: Издательский дом «Вильямс», 2004] и включает в себя утилиту формирования конфигурационных файлов для модема. Обмен электронной корреспонденцией по каналам связи осуществляется с использованием известной почтовой программы Internet Mail и соответствующими файлами в форме стандартного протокола по модемному стыку RS-232 со скоростями передачи от 1200 до 9600 бит/с и более.

Малогабаритный принтер, входящий в состав оконечных устройств пользователя, предназначен для печатания принятых по каналу связи сообщений. В качестве такого принтера может быть использован принтер фирмы «Toshiba».

Линии прямой связи 5 и 6, 13 и 14,20 и 21,39 и 40 предназначены для передачи (приема) каналов от оконечных узлов связи 7, 9, 16 и вспомогательного узла связи 35 на оконечные устройства 3, 11, 18 и 39 пользователя с целью обеспечения обмена между ними различной информацией (речевыми и факсимильными сообщениями, данными и графической информацией). Указанные линии прямой связи могут быть выполнены цифровыми, при этом по ним обеспечивается передача сигналов группового потока со скоростью 48 или 64 кбит/с и более. Этот групповой поток может включать в себя несколько индивидуальных цифровых каналов со скоростями передачи информации 1200, 2400, 4800, 9600,16000 бит/с и более, по которым будут передаваться речевые сообщения и данные, а также другая информация.

Для прокладки и развертывания линий прямой связи могут быть использованы полевые распределительные многожильные кабели и полевые кабели типа П-274М и/или волоконно-оптические кабели. В последнем случае по указанным линиям прямой связи может быть обеспечена передача информации со значительно более высокой скоростью (10 Мбит/с и более). Для линий прямой связи также могут быть использованы средства радиосвязи.

Оконечные узлы связи 7, 9 и 16 предназначены для организации каналов и трактов связи для передачи различной информации между рабочими местами должностных лиц подвижных объектов, подключенных к своему узлу связи, а также для выхода на каналы коммутируемой телефонной сети
