Система обработки информации для сбора и администрирования данных об окружающей среде, относящихся к условиям, способствующим росту или здоровью живых организмов

Система обработки информации для сбора и администрирования данных об окружающей среде, относящихся к условиям, способствующим росту или здоровью живых организмов

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к системе обработки информации, предназначенной для сбора и администрирования данных, относящихся к условиям, способствующим разведению растений и других биологических организмов, а также к лечению и снижению воздействия нежелательных симптомов или стрессов на живые организмы, данных, относящихся к созданию и поддержанию оптимальных условий окружающей среды, включая, но без ограничений, свет, которым облучают живые организмы.

Уровень техники

Обычно растения облучают для улучшения их роста светом, излучаемым искусственными источниками освещения, такими как лампы накаливания, натриевые лампы или тому подобное. Однако известно, что при использовании таких ламп накаливания или натриевых ламп возникает ряд проблем, связанных с недостаточной эмиссией света, излишним потреблением энергии из-за излучения на длинах волн, не соответствующих росту растений, и избыточным вырабатыванием тепла.

Однако благодаря использованию преимуществ разработанных в последнее время светоизлучающих диодов (СИД), которые испускают голубой свет высокой яркости, необходимый для культивирования растений, становится возможным изготовить источники света, состоящие из матрицы СИД, которыми можно легко управлять для обеспечения требуемых условий облучения по цветности и интенсивности света, стробоскопического или последовательного режима излучения света, интенсивности света и т.д. Кроме того, привлекает внимание ряд документов (например, японская патентная публикация №8-89084), в которых было предложено улучшать рост различных растений при снижении нежелательных симптомов или стрессов живых организмов благодаря использованию таких источников света на основе СИД.

Однако, поскольку условия облучения светом включают множество параметров, таких как цветность световой эмиссии, ее структура, интенсивность и так далее, и поскольку оптимальные условия облучения светом изменяются в соответствии с видом растения, для поиска соответствующего режима облучения отдельными лицами или отдельными корпорациями требуется слишком много трудозатрат из-за большого количества характеристик оптимальных условий облучения светом. Кроме того, после того, как эффективные условия облучения светом будут найдены с помощью метода проб и ошибок, если эффект окажется благоприятным, эти параметры обычно считают конфиденциальными. Кроме того, поскольку распространение таких знаний находится под контролем лица или компании, которые затратили существенные усилия для их разработки, иногда распространение таких знаний в обществе становится затруднительным или вообще невозможным.

При таких обстоятельствах возможны значительные задержки в использовании или улучшении новых разработанных технологий, относящихся к выращиванию растений или оказанию положительного влияния на условия содержания живых организмов, благодаря использованию усовершенствованных источников света.

Таким образом, основная цель настоящего заявленного изобретения состоит в непрерывном сборе и распространении данных, относящихся к условиям облучения светом, которые обычно считаются конфиденциальными, или знаниями, которые являются частной собственностью, с последующей быстрой разработкой новых условий освещения, которые являются оптимальными для роста и развития растений и животных, а также обеспечивают хорошее самочувствие человека.

Сущность изобретения

Для решения вышеуказанных задач настоящее заявленное изобретение обеспечивает возможность объединения отдельных лиц, желающих обеспечить рост растения с помощью системы передачи данных, а также возможность раскрытия или передачи данных, относящихся к окружающей среде, имеющихся у таких отдельных лиц, таких как параметры, которые позволяют создать наилучшие условия для культивирования конкретных живых организмов, лицам, которые запрашивают такие данные, относящиеся к окружающей среде, при условии получения согласованной суммы оплаты.

Более конкретно, настоящее изобретение направлено на создание системы обработки информации, соединенную с возможностью передачи данных с множеством систем управления, которая обеспечивает улучшение роста или улучшение здоровья живых организмов путем управления, по меньшей мере, светом, которым облучают такие живые организмы, с помощью средства облучения светом, при этом данные об окружающей среде, получаемые одной системой управления, относящиеся к благоприятным параметрам окружающей среды, включая свет, которым облучают живые организмы, передают и администрируют с помощью системы обработки информации, что позволяет передавать данные об окружающей среде из этой одной системы управления через систему обработки информации в любые другие системы управления и данные о лицензионной оплате, относящиеся к оплате за предоставляемые лицензии, получают в соответствии с идентификатором системы управления, который уникально идентифицирует эту одну систему управления, когда система обработки информации принимает или передает данные, относящиеся к окружающей среде. Термин "здоровье" в данном описании включает процесс "лечения" и его предполагаемое значение, а именно снижение воздействия нежелательных условий или симптомов.

В соответствии с данным вариантом выполнения, поскольку средства, собираемые в результате оплаты за предоставляемые лицензии, поступают лицу или предприятию, которое открыло или разработало эффективные данные об окружающей среде, обеспечивается возможность сбора таких данных об окружающей среде, которые используются при культивировании живых организмов и которые обычно являются конфиденциальными, поскольку при этом можно обоснованно ожидать получения составляющей прибыль оплаты за затраченные усилия.

Кроме того, поскольку предложенное изобретение обеспечивает чувство гарантированности, что лицензионный платеж будет оплачен определенным образом, обеспечивается возможность привлечь большое количество людей, занятых в разработке таких ценных данных об окружающей среде, и можно ожидать быстрое их развитие даже, если данные об окружающей среде этого типа содержат большое количество параметров и требуют выполнения существенной работы.

Административная устойчивость системы обеспечивает возможность повторного использования разработанных данных об окружающей среде, что дополнительно способствует разработке таких данных и сокращает время на их разработку.

Более конкретно, становится возможным способствовать, например, широкомасштабной индустриализации сельскохозяйственного или подобного производства за короткий период времени с использованием таких разработанных данных об окружающей среде, что таким образом позволяет найти решения проблемы недостатка продуктов питания или проблем здравоохранения с использованием практики, которую обычно до сих пор не применяли.

Краткое описание чертежей

На фиг.1 показана схема конфигурации всей системы одного варианта выполнения в соответствии с настоящим заявленным изобретением.

На фиг.2 показана схема внутренней системной конфигурации системы управления в соответствии с данным вариантом выполнения.

На фиг.3 показана схема внутренней системной конфигурации системы обработки информации в соответствии с данным вариантом выполнения.

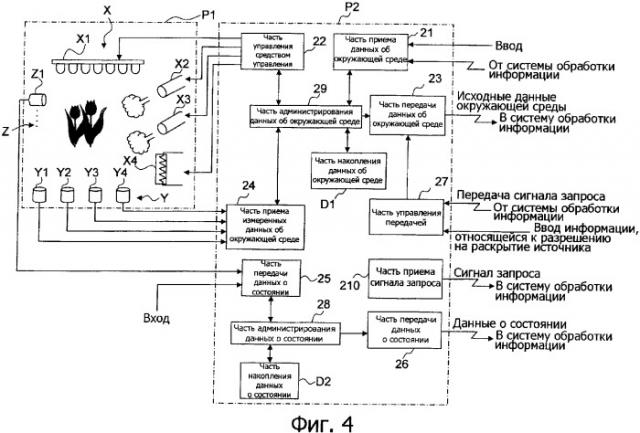

На фиг.4 показана схема внутренней системной конфигурации системы управления и системы культивирования растений.

На фиг.5 показана схема внутренней системной конфигурации системы обработки информации в соответствии с данным вариантом выполнения.

На фиг.6 показана схема состояния, в котором данные записаны в часть накопления данных об окружающей среде, в соответствии с данным вариантом выполнения.

На фиг.7 показана схема состояния, в котором данные записаны в часть накопления данных о состоянии, в соответствии с данным вариантом выполнения.

На фиг.8 показана схема состояния, в котором данные записаны в часть накопления оценочных данных, в соответствии с данным вариантом выполнения.

На фиг.9 показана схема состояния, в котором данные записаны в часть накопления фундаментальных данных об окружающей среде, в соответствии с данным вариантом выполнения.

На фиг.10 представлена схема последовательности выполнения операций, отражающих работу системы управления, в соответствии с данным вариантом выполнения.

На фиг.11 представлена схема последовательности выполнения операций, отражающих работу системы управления, в соответствии с данным вариантом выполнения.

На фиг.12 представлена схема последовательности выполнения операций, отражающих работу системы обработки информации, в соответствии с данным вариантом выполнения.

На фиг.13 представлена схема последовательности выполнения операций, отражающих работу системы обработки информации, в соответствии с данным вариантом выполнения.

На фиг.14 представлена схема последовательности выполнения операций, отражающих работу системы управления, в соответствии с данным вариантом выполнения.

На фиг.15 показан вида экрана, представляющий экран дисплея ввода информации одной системы управления, в соответствии с данным вариантом выполнения.

На фиг.16 показан вида экрана, представляющий экран дисплея ввода информации другой системы управления, в соответствии с данным вариантом выполнения.

На фиг.17 показан поясняющий вид экрана, представляющий экран дисплея ввода информации другой системы управления, в соответствии с данным вариантом выполнения.

На фиг.18 показана схема всей конфигурации системы другого варианта выполнения в соответствии с настоящим заявленным изобретением.

На фиг.19 показана схема внутренней системной конфигурации системы управления в соответствии с данным вариантом выполнения.

На фиг.20 показан вид спереди, представляющий терапевтическое устройство на основе СИД, в соответствии с данным вариантом выполнения.

На фиг.21 показан вид в разрезе по линии А-А, обозначенной на фиг.20.

На фиг.22 показан вид в перспективе, представляющий терапевтическое устройство на основе СИД, в соответствии с данным вариантом выполнения.

На фиг.23 показана схема последовательности выполнения операций, представляющая рабочие характеристики системы управления, в соответствии с данным вариантом выполнения.

На фиг.24 показана схема последовательности выполнения операций, отражающих работу системы управления, в соответствии с данным вариантом выполнения.

На фиг.25 показана схема последовательности выполнения операций, отражающих работу системы обработки информации, в соответствии с данным вариантом выполнения.

На фиг.26 показана схема последовательности выполнения операций, отражающих работу системы обработки информации, в соответствии с данным вариантом выполнения.

На фиг.27 показана схема последовательности выполнения операций, отражающих работу системы управления, в соответствии с данным вариантом выполнения.

На фиг.28 показана схема конфигурации данных, изображающая содержание данных об окружающей среде, в соответствии с данным вариантом выполнения.

На фиг.29 показана схема конфигурации данных, представляющая содержание данных об условиях, в соответствии с данным вариантом выполнения.

На фиг.30 показана схема состояния, в которой записаны данные об окружающей среде и данные об условиях.

Подробное описание изобретения

Вариант выполнения настоящего заявленного изобретения будет описан ниже со ссылкой на чертежи.

<Конфигурация Системы>

На фиг.1 показана схема конфигурации системы, представляющая всю систему, предназначенную для сбора данных, относящихся к условиям, которые способствуют росту или здоровью живых организмов в этих условиях, в соответствии с данным вариантом выполнения. Система сбора данных, относящихся к условиям, способствующим росту или здоровью живых организмов, организована таким образом, что одно или множество устройств Р1 культивирования растения и одно или множество систем Р2 управления соединены с возможностью передачи данных, и одна или множество систем управления для сбора данных, относящихся к условиям, способствующим росту или здоровью живых организмов Р2 (ниже иногда называется системой управления), и систем обработки информации для сбора данных, относящихся к условиям, способствующим росту или здоровью живых организмов Р3 (ниже иногда называется центральной системой обработки информации или системой обработки информации), соединены с возможностью передачи данных через систему передачи данных, такую как Интернет.

Более конкретно, как показано на фиг.4, устройство Р1 культивирования растений поставляется лицам, которые желают обеспечить ускоренный рост растений на условиях аренды или покупки, и содержит средство Х управления условиями окружающей среды, которое управляет условиями окружающей среды для культивирования растений, такими как облучение светом, температура, влажность, концентрация CO₂, средство Y измерения условий окружающей среды, которое детектирует условия окружающей среды, и устройство Z измерения состояния, которое детектирует состояние роста растений. В данном варианте выполнения устройство Р1 культивирования растений расположено так, что оно позволяет воспроизводить, в общем, одинаковые условия окружающей среды для культивирования растений, в одинаковом контролируемом состоянии, и множество устройств Р1 различных видов, предназначенных для культивирования растений, подготавливают в соответствии с его с производительностью. (На фиг.1 показаны устройства двух видов: устройство Р1(1) культивирования растений и устройство Р2(2) культивирования растений).

Средством Х управления условиями окружающей среды можно управлять с помощью внешних сигналов управления, и это средство содержит нагреватель Х4 или механизм открывания-закрывания окна для управления температурой, средство XI облучения светом, предназначенное для управления облучением света, механизм Х2 распыления влаги, предназначенный для управления влажностью, механизм Х3 подачи СО₂, предназначенный для управления концентрацией СО₂, или тому подобное. Средство X1 облучения светом в данном варианте выполнения содержит узел из множества СИД, состоящий из, по меньшей мере, одного красного СИД, голубого СИД, зеленого СИД, белого СИД, инфракрасного СИД, ультрафиолетового СИД или какой-либо их комбинации, и эти СИД установлены на плоской печатной плате, при этом обеспечивается возможность управления стробоскопической или последовательной структурой излучения света, спектром излучаемого света и интенсивностью света для каждого излучаемого компонента спектра путем изменения количества или вида излучающих СИД с помощью внешнего управляющего сигнала.

Средство Y измерения условий окружающей среды может подавать на выход измеренные данные, поступающие наружу, и содержит датчик Y1 интенсивности света, который детектирует интенсивность света, облучающего растения, датчик Y2 влажности, датчик Y3 концентрации СО₂, датчик Y4 температуры или тому подобное.

Средство Z измерения состояния содержит средство Z1 получения изображения, такое как фотокамера и видеокамера, и позволяет получать изображения целого растения или его части и выводит их, как данные изображения.

Система Р2 управления используется отдельными лицами, которые желают обеспечить улучшенный рост растений, и соединена с возможностью передачи данных с одним или множеством устройств Р1 культивирования растений и управляет ими. В данном варианте выполнения система Р2 управления представляет собой, например, персональный компьютер и выполняет функцию сервера, в дополнение к функции браузера, и позволяет передавать данные или подобную информацию в соответствии с внешним запросом. Устройство Р1 культивирования растений и система Р2 управления не обязательно должны быть разделены, как в данном варианте выполнения; они могут быть установлены как единый блок, или они могут выполнять другие функции, помимо описанных в данном варианте выполнения даже, если они разделены.

Как показано на фиг.2, система Р2 управления содержит, например, ЦПУ 101, внутреннее запоминающее устройство 102, внешнее запоминающее устройство 103, такое, как привод жесткого диска (HDD), интерфейс 104 передачи данных, такой как модем, дисплей 105, интерфейс 107 ввода-вывода, предназначенный для обмена данными с устройством Р1 культивирования растений, средство 106 вода информации, такое как мышь или клавиатура, или тому подобное.

ЦПУ 101 и его периферийное оборудование активируют в соответствии с программой, установленной в заданной области, такой как запоминающее устройство 102 или внешнее запоминающее устройство 103, и, как показано на фиг.4, система Р2 управления функционирует как часть 21 приема данных об окружающей среде, часть 24 приема измеренных данных об окружающей среде, часть 29 администрирования данными об окружающей среде, часть D1 записи данных об окружающей среде, часть 22 управления средством управления, часть 23 передачи данных об окружающей среде, часть 27 управления передачей, часть 25 приема данных о состоянии, часть 26 передачи данных о состоянии, часть 210 передачи сигнала запроса или тому подобное.

Центральная система Р3 обработки информации используется системным администратором и, помимо функции браузера, выполняет функцию сервера и позволяет передавать данные и так далее в соответствии с внешним запросом. Центральная система Р3 обработки информации не обязательно должна быть сформирована как единый блок, она может содержать множество устройств, каждое из которых соединено с помощью линии передачи данных.

Центральная система Р3 обработки информации содержит, как показано на фиг.3, ЦПУ 201, внутреннее запоминающее устройство 202, внешнее запоминающее устройство 203, такое как привод жесткого диска (HDD), интерфейс 204 передачи данных, такой как модем, дисплей 205, входное средство 206, такое как мышь или клавиатура, или тому подобное.

ЦПУ 201 и его периферийное оборудование активируют в соответствии с программой, установленной в заданной области, такой как запоминающее устройство 202 или внешнее запоминающее устройство 203, и, как показано на фиг.5, центральная система Р3 обработки информации функционирует как часть 31 приема данных об окружающей среде, часть 32 администрирования данных об окружающей среде, часть 311 установки данных значения, часть D7 записи данных значения, часть 312 передачи данных значения и часть 33 передачи данных, относящихся к окружающей среде, часть 34 подготовки данных лицензионного платежа, часть 35 приема данных о состоянии, часть 36 администрирования данных о состоянии, часть 37 передачи данных о состоянии, часть 38 получения данных об оплате, часть 39 получения оценочных данных, часть 310 обработки данных лицензионного платежа, часть накопления фундаментальных данных об окружающей среде (не показана на чертежах), часть передачи фундаментальных данных об окружающей среде (не показана на чертежах) и так далее.

<Каждая функция, система Р2 управления>

Ниже поясняется каждая часть.

В системе Р2 управления часть 21 приема данных об окружающей среде принимает входные данные об окружающей среде, как данные, относящиеся к условиям культивирования растений, включая данные об облучении светом живых организмов, с использованием средства 106 вода информации, или принимает данные об окружающей среде, администрируемые центральной системой Р3 обработки информации с использованием интерфейса 104 передачи данных и так далее. Данные об окружающей среде могут представлять собой программу управления, в которой описана последовательность, кроме, например, измеренного значения или целевого значения параметров контролируемой окружающей среды культивирования растения (например, интенсивность света или влажность и так далее), или может представлять их комбинацию.

Часть 24 приема измеренных данных об окружающей среде принимает измеренные данные об окружающей среде, представляя измеренные значения параметров окружающей среды культивировании растения, поступающие с выхода каждого средства Y измерения данных об окружающей среде, и использует интерфейс 107 входа-выхода и так далее.

Часть (системы управления) администрирования данными об окружающей среде выполняет администрирование данными об окружающей среде. Более конкретно, часть 29 администрирования данными об окружающей среде записывает в заданном формате данные об окружающей среде, принимаемые частью приема данных об окружающей среде, в части D1 накопления данных об окружающей среде, которая будет описана ниже; обновляет данные об окружающей среде, записанные в части D1 накопления данных об окружающей среде, на основе измеренных данных об окружающей среде или тому подобное, принятых частью 24 приема измеренных данных об окружающей среде, которая будет описана ниже; и выводит часть или все данные об окружающей среде, записанные в части D1 накопления данных об окружающей среде, в часть 22 управления средством управления, часть 23 передачи данных об окружающей среде, которая будет описана ниже, или тому подобное. В частности, в данном варианте выполнения данные об окружающей среде, записанные в части D1 накопления данных об окружающей среде, защищены от внешнего копирования с помощью части 29 администрирования данными об окружающей среде.

Термин "защищены от копирования" здесь означает, что копию невозможно получить с использованием обычной операции, открытой для отдельных лиц, желающих обеспечить улучшенный рост растений, и копия защищена, например, паролем и так далее. Утечка данных об окружающей среде наружу может быть предотвращена благодаря практическому отсутствию части накопления данных об окружающей среде (например, часть накопления данных об окружающей среде расположена только в области временного запоминающего устройства).

Часть 22 управления средством управления управляет каждым из средства Х управления окружающей средой на основе данных об окружающей среде. Более конкретно, часть 22 управления средством управления получает данные об окружающей среде из части 29 администрирования данными об окружающей среде, производит сигнал управления для управления средством Х управления окружающей средой на основе полученных данных об окружающей среде и выводит сигнал управления средства Х управления средой. Часть 22 управления средством управления может представлять собой триггерное (ТГ, FF) управление, основанное на данных об окружающей среде или управление с обратной связью (ОС, FB), построенное на основе измеренных данных об окружающей среде.

Часть 23 передачи данных об окружающей среде может использовать интерфейс 104 передачи данных или подобный интерфейс, получает данные об окружающей среде из части 29 администрирования данных об окружающей среде, получает идентификатор системы управления одной из систем Р2 управления, идентификатор растения для идентификации вида культивируемого растения и вспомогательные данные, такие как информация, относящаяся к разрешению на раскрытие источника, которые будут описаны ниже, и передает их в сопоставленном состоянии в систему Р3 обработки информации. Передаваемые данные об окружающей среде могут представлять собой данные об окружающей среде, принятые частью 21 приема данных об окружающей среде, в том виде, как она их приняла, но также могут представлять собой новые данные об окружающей среде, автоматически получаемые из принятых данных об окружающей среде, измеренные данные об окружающей среде и так далее. В данном варианте выполнения, например в отношении облучающего света, данные облучающего света не представляют собой действительно измеренное значение, но данные облучающего света могут быть рассчитаны на основе данных об окружающей среде, которые можно рассматривать, как часть данных о состоянии. Более конкретно, данные облучающего света представляют собой интенсивность света, стробоскопическую или последовательную структуру излучения света (такую, как параметры широтно-импульсной модуляции (ШИМ, PWM)), спектр излучения света (количество или интенсивность света, излучаемого каждым СИД каждого цвета) или тому подобное. В данном описании "идентификатор системы управления" представляет собой идентификатор, такой как серийный номер, IP адрес (сетевой адрес в сети Интернет) и так далее, предназначенный для идентификации самой системы Р2 управления, однако он может представлять собой идентификатор, такой как ИД (ID), или название, необходимое для идентификации отдельного лица, желающего обеспечить улучшенный рост растений, или идентификатор устройства культивирования растения, назначенный системой Р2 управления.

Часть 27 управления передачей принимает решение, могут ли или нет данные об окружающей среде быть переданы с помощью части 23 передачи данных об окружающей среде, или управляет содержанием вспомогательных данных, присоединенных к данным об окружающей среде. В данном варианте выполнения часть 23 передачи данных об окружающей среде передает данные об окружающей среде только после передачи сигнала запроса от системы Р3 обработки информации, в этом случае часть 27 управления передачей в цифровой форме удостоверяет систему Р3 обработки информации в отношении принятия решения, действительно ли система Р3 обработки информации представляет собой сертифицированную систему Р3 обработки информации, и разрешает части 23 передачи данных об окружающей среде передавать данные об окружающей среде. Кроме того, часть 27 управления передачей также переключает информацию содержания в соответствии с разрешением на раскрытие источника в качестве вспомогательных данных, в результате ввода соответствующей команды оператора. Информация, относящаяся к разрешению на раскрытие источника, будет описана ниже, и когда передаваемые данные об окружающей среде передают из системы Р3 обработки информации в другую систему Р2 управления, эта информация (например, идентификатор одной системы Р2 управления) состоит в принятии решения, действительно ли информация источника предполагает добавление источника данных об окружающей среде.

Часть 25 приема данных о состоянии должна принимать данные о состоянии, как данные, относящиеся к состоянию культивируемого растения, и использует интерфейс ввода-вывода или подобный интерфейс. Данные о состоянии могут представлять собой данные, представляющие промежуточный процесс культивирования живых организмов, могут быть данными, представляющими конечный результат, или могут быть данными, включающими как промежуточный процесс, так и конечный результат, в хронологическом порядке. Кроме того, данные о состоянии могут представлять собой данные, поступающие с выхода средства Z измерения состояния, или могут представлять собой данные, выводимые, например, оператором. Данные о состоянии в данном варианте выполнения представляют собой данные, поступающие с выхода средства X1 отображения, измеряемые и вводимые весовые данные, или тому подобное, они также могут представлять собой данные анализа, представляющие степень сладости фруктов, и так далее.

Часть 26 передачи данных о состоянии предназначена для передачи данных о состоянии, принимаемых частью 25 приема данных о состоянии, в соответствии с идентификатором системы Р2 управления и идентификатором растений в системе Р3 обработки информации с использованием интерфейса 104 передачи данных и так далее.

Часть 210 передачи сигнала запроса предназначена для передачи сигнала запроса на предоставление данных об окружающей среде вместе с идентификатором данных об окружающей среде, предназначенным для идентификации данных об окружающей среде, в центральную систему Р3 обработки информации.

<Каждая функция, центральная система Р3 обработки информации>

В центральной системе Р3 обработки информации часть 31 приема данных об окружающей среде принимает данные об окружающей среде, производимые одной системой Р2 управления и передаваемые в часть 31 приема данных об окружающей среде, а также все данные, присоединенные к ним, с использованием интерфейса 104 передачи данных и так далее.

Часть 32 администрирования данных об окружающей среде выполняет администрирование данных об окружающей среде, принимаемых частью 31 приема данных об окружающей среде и всех данных, присоединенных к ним. "Администрирование" здесь означает добавление, удаление, обновление или вывод данных в соответствии с внешним запросом, в заданном режиме, в часть D3 накопления данных об окружающей среде, расположенную в определенной области запоминающего устройства 102 или внешнего запоминающего устройства 103. Более конкретно, в части D3 накопления данных об окружающей среде, как показано на фиг.6, данные об окружающей среде записывают вместе с идентификатором (обозначен как название данных об окружающей среде на фиг.6) данных об окружающей среде, в соответствии с идентификатором одной системы Р2 управления, идентификатором культивируемого растения и информацией, относящейся к разрешению на раскрытие источника.

Часть 35 приема данных о состоянии принимает данные о состоянии, как данные, относящиеся к состоянию культивирования и лечения живых организмов вместе с идентификатором системы управления, который предназначен для идентификации одной системы Р2 управления и отличия ее от другой, с использованием интерфейса 204 передачи данных и так далее. "Состояние культивирования и лечения живых организмов" здесь также включает результаты.

Часть 36 администрирования данных о состоянии выполняет администрирование данных о состоянии, принимаемых частью 35 приема данных о состоянии, и идентификатора системы управления одной системы Р2 управления. Поскольку здесь значение "Администрировать" совпадает с указанным выше, пояснение термина "администрировать" здесь не приводится. Кроме того, данные о состоянии, как показано на фиг.7, записывают в часть D4 накопления данных о состоянии вместе с идентификатором (обозначен на фиг.7, как название данных о состоянии) данных о состоянии в соответствии с идентификатором одной системы Р2 управления, идентификатором культивируемого растения и идентификатором данных об окружающей среде, которые предназначены для идентификации соответствующих данных об окружающей среде.

Часть 39 получения оценочных данных получает оценочные данные, представляющие оценку, относящуюся к уникальности или эффективности данных об окружающей среде, администрируемых частью 32 администрирования данных об окружающей среде, например частью D5 накопления оценочных данных. Оценочные данные содержат данные двух видов, один из которых производится автоматически, и другой производится путем ввода результатов оценочного теста, в действительности проводимого человеком. Оценочные данные в данном варианте выполнения включают, по меньшей мере, два вида содержания, а именно, содержат уникальность или нет, и содержат эффективность или нет, и данные об оценке записывают, как показано на фиг.8, в часть D5 накопления оценочных данных в соответствии с идентификатором данных об окружающей среде. Что касается уникальности, оценочную величину уникальности получают автоматически путем сравнения данных об окружающей среде с данными об окружающей среде, которые были переданы и которые записаны в часть накопления данных об окружающей среде, в зависимости от того, являются или нет сравниваемые данные те же данными, что и данные, записанные в часть накопления данных об окружающей среде, или действительно ли сравниваемые данные находятся в пределах определенного диапазона. Кроме того, что касается эффективности, на практике проводят оценочные испытания для культивирования растений с использованием данных об окружающей среде, и величину оценки их эффективности получают путем ввода информации о том, действительно ли результат данных о состоянии, в общем, совпадает с данными о состоянии, полученными при оценочном испытании. Оценочные данные могут представлять собой данные, содержание которых представляет собой величину оценки, рассчитанную с помощью заданной расчетной формулы, параметр которой представляет собой множество элементов оценки оцениваемых величин, получаемых на множестве этапов.

Часть 311 установки данных суммы оплаты устанавливает данные суммы оплаты, представляющие сумму оплаты в качестве компенсации за поставленные данные об окружающей среде в соответствии с заданной расчетной формулой с определенным параметром, используемым в качестве оценочного значения оценочных данных, и идентификатором растения.

В части D7 накопления данных суммы оплаты записываются данные суммы оплаты в соответствии с идентификатором соответствующих данных об окружающей среде.

Часть 312 передачи данных суммы оплаты передает данные суммы оплаты в другую систему Р2 управления в соответствии с идентификатором соответствующих данных об окружающей среде.

Часть 38 получения данных об оплате получает данные об оплате, представляющие, действительно ли была произведена оплата поставляемой величины или действительно ли гарантируется ее оплата в соответствии с идентификатором системы управления для идентификации другой системы Р2 управления, которая запрашивает данные об окружающей среде. Данные об оплате автоматически получают, например, из данных счета финансовых учреждений, однако они могут быть получены путем ввода данных оператором.

Часть 37 передачи данных о состоянии передает часть или все данные о состоянии, администрируемые частью 36 администрирования данных о состоянии, в другую систему Р2 управления в соответствии с идентификатором растения. В данном варианте выполнения условие передачи состоит в том, что содержание оценочных данных удовлетворяет заданным условиям, а именно "содержат уникальность" и "содержат эффективность". Может быть принято другое условие, и заданное условие может состоять в том, что величина оценки, рассчитанная с параметром величины оценки на множестве этапов, удовлетворяет определенной эталонной величине оценки. Передаваемые данные о состоянии могут представлять собой данные о состоянии, принятые частью 35 приема данных о состоянии, и могут представлять собой данные, которые изменены для стандартизации их формата. Кроме того, передача, в принципе, выполняется во все другие системы Р2 управления, однако, например, когда поступает запрос на передачу только данных об определенном растении, из конкретной системы Р2 управления, могут быть переданы только данные о состоянии, относящиеся к идентификатору этого растения.

Часть 33 передачи данных об окружающей среде предназначена для получения данных об окружающей среде, администрируемых частью 32 администрирования данных об окружающей среде, для передачи их в другую систему Р2 управления. Передаваемые данные об окружающей среде могут представлять собой данные об окружающей среде, принимаемые частью 31 приема данных об окружающей среде, и могут представлять собой принятые данные об окружающей среде, которые были изменены для стандартизации их формата. В данном варианте выполнения передача с помощью части 33 передачи данных об окружающей среде выполняется автоматически, если действующие данные об оплате будут получены частью 38 получения данных об оплате и содержание оценочных данных удовлетворяет заданному условию. Вышеуказанное заданное условие представляет собой "содержат уникальность" и "содержат эффективность", однако, может быть принято другое условие, и заранее определенное условие может состоять в том, что оценочная величина, рассчитанная с параметром оценки на множестве этапов удовлетворяет определенной эталонной оценочной величине. Кроме того, часть 33 передачи данных об окружающей среде выполняет анализ содержания информации, относящейся к разрешению на раскрытие источника при передаче данных об окружающей среде, и, если содержание указывает, что источник может быть раскрыт, данные об окружающей среде передают вместе с информацией об источнике (например, идентификатором одной системы Р2 управления), определяющей е
