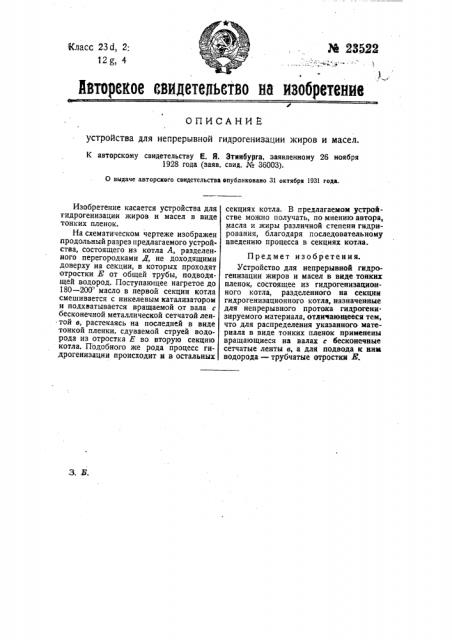

Класс 23 d, 2: гд, йвторекое евидетельетво as изобретение

ОПИСАНИЕ устройства для непрерывной гидрогенизации жиров и масел.

K авторскому свидетельству Е. Я. Этинбурга, заявленному 25 ноября

1928 года (заяв. саид. № 36003).

О выдаче авторского свидетельства опубликовано 31 октября 1931 года.

Изобретение касается устройства для гидрогенизации жиров и масел в виде тонких пленок.

На схематическом чертеже изображен продольный разрез предлагаемого устройства, состоящего из котла А, разделенного перегородками Я, не доходящими доверху на секции, в которых проходят отростки E от общей трубы, подводящей водород. Поступающее нагретое до

180 — 200 масло в первой секции котла смешивается с никелевым катализатором и подхватывается вращаемой от вала с бесконечной металлической сетчатой лентой в, растекаясь на последней в виде тонкой пленки, сдуваемой струей водорода из отростка Е во вторую секцию котла. Подобного же рода процесс гидрогенизации происходит н в остальных секциях котла. В предлагаемом устройстве можно получать, по мнению автора, масла и жиры различной степени гидрирования, благодаря последовательному введению процесса в секциях котла.

Предмет изобретения.

Устройство для непрерывной гидрогенизации жиров и масел в виде тонких пленок, состоящее из гидрогенизационного котла, разделенного на секции гидрогенизационного котла, назначенные для непрерывного протока гидрогенизируемого материала, отличающееся тем, что для распределения указанного материала в виде тонких пленок применены вращающиеся на валах с бесконечные сетчатые ленты в, а для подвода к нии водорода — трубчатые отростки E.
