Реферат

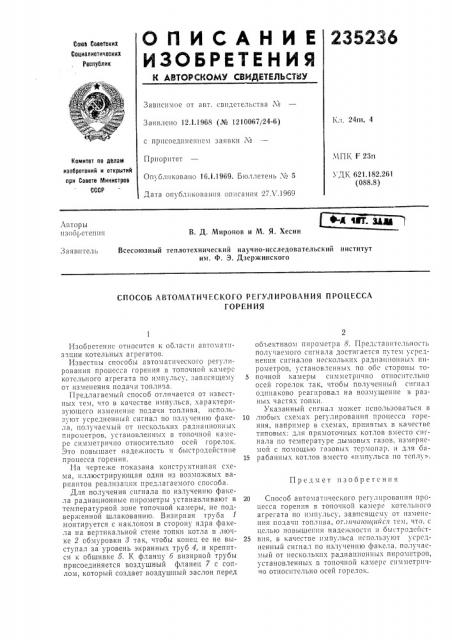

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сове Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №! хл. 24ит, 4

Заявлено 12.1.1968 (№ 1210067/24-6) с присоединением заявки ¹,ЧП1i F 23n

Приоритет

Опубликовано 16.1.1969. Бюллетень ¹ 5

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДЫ, 621.182.261 (088.8) Дата опубликования описания 27Л .1969

4.@ мт. mph

В. Д. Миронов и М, Я. Хесин

Авторы изоб1.степин

Всесоюзный теплотехнический научно-исследовательский институт им, Ф, 3. Дзержинского

Заявитель

СПОСОБ ABTOMATHЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

ГОРЕНИЯ

Предмет изобретения

Изобпетснис относитсл к области автоматпз.ции котельных агрегатов.

Известны способы автоматического регулирования процесса горения в топочной камерс котельного агрегата по импульсу, зависящему от изменения подачи топлива.

Предлагаемый способ отличаетсл от известных тем, что в качестве импульса, характеризующего изменение подачи топлива, используют усредненный сигнал по излучению факела, получаемый от нескольких радиационных пирометров, уcTBHQBëåííû,: в топочной камере симметрично относительно осей горелок.

Это повышает надежность и быстродействие процесса горения.

На чертеже показана констр ктивная с .ема, иллюстрирующая один из возможных вариантов реализации предлагаемого способа.

Для получения сигнала по излучению факела радиационные пирометры устанавливают в температурной зоне топочной камеры, не подверженной шлакованию. Визирная труба 1 монтируется с Hàêëîíîì в сторону ядра факела на вертикальной стене топки котла в лючке 2 обмуровки 8 так, чтобы конец ее не выступал за уровень экранных труб 4, и крепится к обшивке 5. К фланцу 6 визирной трубы присоединяется воздушный фланец 7 с соплом, который создает воздушный заслон перед об ьективом пиромстра 8. П1)едставитсльност b получаемого сигнала достигаетсл путем усреднения сигналов нескольких радиационных пирометров, установленных по обе стороны то5 почной камеры симметрично относительно осей горелок так, чтобы полученный сигнал одинаково реагировал на возмущение в разных частя.. топки.

Указанный сигнал может использоваться в

10 любых схемах регулирования процесса горения, например в схемах, принятых в качестве типовых: для прямоточных котлов вместо сигнала по температуре дымовых газов. измерясмой с помощью газовых термопар. и для ба15 рабаниых котлов Bìåñòî «импульса по тсплу».

20 Способ автоматического регулированил процесса горения в топочной камере котельного агрегата по импульсу, зависящему от изменения подачи топлива, отли loioli(lllicл тем, ITo, с целью повышения надежности и быст1.одсйст25 вия, в качестве импульса используют усредненный сигнал по излучению факела. получасмый от нескольких радиационных пирометров, установленных в топочной камере симметрично относительно осей горелок.

235236
