Бифокальные очковые линзы
Патент 235257
Авторы
Классы МПК
Бифокальные очковые линзы
Иллюстрации
Реферат

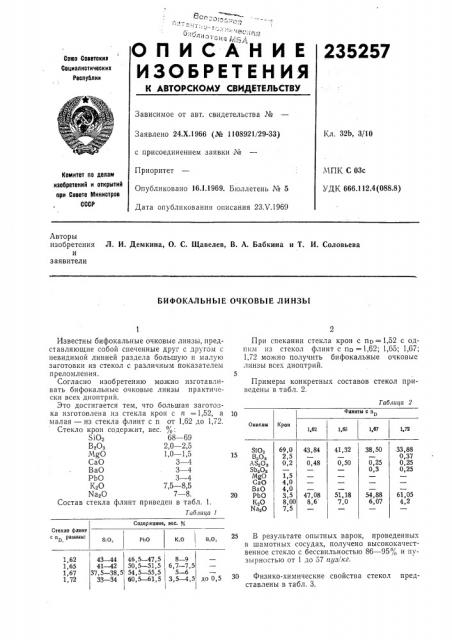

всг.-, .
- -т- ., ИСАН
О Л И Е
235257
Согоз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 24.Х.1966 (№ 1108921/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 16.1.1969. Бюллетень № 5
Дата опубликования описания 23Х.1969
Кл. 32b, 3/10
МПК С 03с
УДК 666.112.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения Л. И. Демкина, О. С. Iàâåëåâ, В. А. Бабкина и Т. И. Соловьева и заявители
БИФОКАЛЬНЪ|Е ОЧКОВЫЕ ЛИНЗЫ
Таблица 2
Флинты с по
Окислы крон
1,65 1,67
1,72
1,62
33,88
0,37
0,25
0,25
38,50
0,25
0,3
41,32
0,50
69,0
2,5
0,2
1,5
4,0
4,0
3,5
8,00
7,5
43,84
0,48
S1O
15 В209
ЛЯ,Оа
SbO
Mgo
СаО
ВаО
20 Pbo
КвО
Na2O
54,88
6,07
61,05
4,2
51,18
7,0
47,08
8,6
Содержание, вес. в4
Стекло флинт с и равным:
25 В результате опытных варок, в шамотных сосудах, получено венное стекло с бессвильностью зырностью от 1 до 57 пуз/кг. проведенных высококачест86 — 95о/ „и пув.,о, к,о
PbO
SiO, 46,5 47,5
50,5 — 51,5
54,5 — 55,5
60,5 — 61,5
8 — 9
6,7 — 7,5
5 — 6
3,5 — 4,5
43 — 44
41 — 42
37,5 — 38,5
33 — 34
1,62
1,65
1,67
1,72 до 0,5
Известны бифокальные очковые линзы, представляющие собой спеченные друг с другом с невидимой линией раздела большую и малую заготовки из стекол с различным показателем преломления.
Согласно изобретению можно изготавливать бифокальные очковые линзы практически всех диоптрий.
Это достигается тем, что большая заготовка изготовлена из стекла крон с и =1,52, а малая — из стекла флинт с и от 1,62 до 1,72.
Стекло крон содержит, вес. о/. :
S1O2 68 — 69
В Оз 2,0 — 2,5
Мдо 1,0 — 1,5
СаО 3 — 4
ВаО 3 — 4
РЪО 3 — 4
К2О 7,5 — 8,5
Na20 7 — 8.
Состав стекла флинт приведен в табл. 1.
Таблица 1
При спекании стекла крон с nD=1,52 с одним из стекол флинт с по =1,62; 1,65; 1,67;
1,72 можно получить бифокальные очковые линзы всех диоптрий.
Примеры конкретных составов стекол приведены в табл. 2.
30 Физико-химические свойства стекол представлены в табл. 3.
235257
Таблица 3
Флинты
Крон
Свойства
1,6475, 1,6720
1,6253
1,7172
1,5222 спай ровный без „недопеков" механически прочен
1,2
0,1
0,3
0,2
91
90
520
588
530
520
500
440
520
450
430
440
П1 (а определено методом спекания с точностью до 3 — 5 10 — s 1/град) Предмет изобретения
15
Составитель А. Нечаев
Редактор Э. Н. Шибаева Техред А. А. Камышникова Корректор С. М. Сигал
Заказ 653/19 Тираж 465 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2
Показатель преломления
Качество сная между кроном и флинтами
Разность коэффициентов расширения
Ап= (+ флинт— акрон) 10т 1/град
Коэффициент расширения в интервале 20 — 300 С а . 10т . 1/град
Температура спекания ten, оС .
Температура отжига
1отжв С
Группа хим. устойчивости к влажной атмосфере ГОСТ
3514 вЂ
1. Бифокальные очковые линзы, представляющие собой спеченные друг с другом с чевидимой линией раздела большую и малую заготовки из стекол с различным показателем преломления, отличающиеся тем, что, с целью получения линз практически всех диоптрий, большая заготовка изготовлена из стекла крон с пп =1,52, а малая — из стекла флинт с по от 1,62 до 1,72.
2. Линзы по п. 1, отличающиеся тем, что стекло крон содержит, вес %:
Я 02 68 — 69
ВйОз 2,0 — 2,5
Мдо 1,0 в 1,5
СаО 3 — 4
ВаО 3 — 4
PbO 3 — 4
КйО 7,5 — 8,5
iVaO 7 — 8, 3. Линзы по пп. что стекло флинт с
S>Oz
PbO
К О
4. Линзы по пп. что стекло флинт с
SiO>
PbO
КО
5. Линзы по пп. что стекло флинт с
S iO>
PbO
КО:
6. Линзы по пп. что стекло флинт с
S>O>
PbO
К20
ВО, 1 и 2, отличающиеся тем, по =1,62 содержит,вес.,:
43 — 44
46,5 — 47,5
8 — 9.
1 и 2, отлича/ощиеся тем, по =1,65 содержит, вес. %.
41 — 42
50,5 — 51,5
6,7 — 7,5.
1 и 2, отличающиеся тем, пo =1,67 содержит, вес. о/, .
37,5 — 38,5
54,5 — 55,5
5 — 6.
1 и 2, отличающиеся тем, nD = 1,72 содержит, вес. %:
33 — 34
60,5 — 61,5
3,5 — 4,5 до 0,5.
