Способ соединения металла со стеклом

Способ соединения металла со стеклом

Иллюстрации

Показать все

Реферат

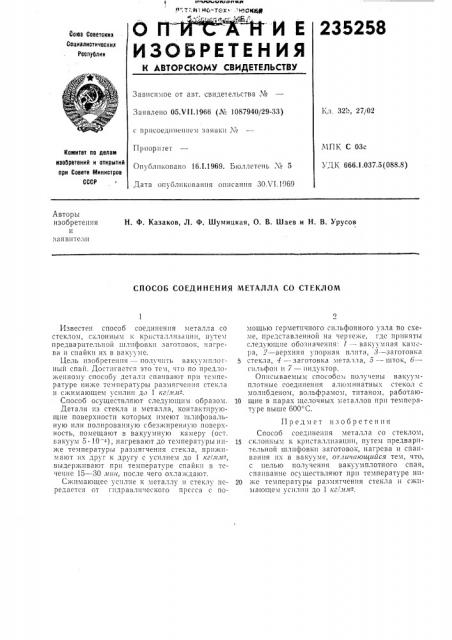

тгсэъвкгияЮП Л тт-; т-;и мо-тех.л . зсмтвм

-тобе.Х"тт

О IT И Е

ИЗОБРЕТЕН ИЯ

235258

Союз Советских

Социелистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свнде1ельства М

Заявлено 05.VI1.1966 (ЛЪ 1087940/29-33) Кл. 32Ь, 27j02 с присоединение» заявки Я

МГ1К С 03с

УДК 666.1.037,5(088.8) Приори гет

Опубликовано 16.1.1969. Бюллетень ¹ 5

Дата опуоликования описания ЗОХ1.1969

Комитет по делом изобретений и открытий ори Совете Министров

СССР

Авторы изобретения и заявители

Н. Ф, Казаков, Л. Ф. Шумицкая, О. В. Шаев и H. В. Урусов

СПОСОБ СОЕДИНЕНИЯ METAËЛА СО СТEКЛОМ

Известен способ соединения металла со стеклом, c;<ëîííûì к крI сталлизdIIèè, путе» предварительной шлифовки заготовок, нагрева и спайки их в вакууме.

Цель изобретения — получить вакуумилогный спай. Достигается это тс», что по предло?кенному способу детал:I спаивают при температуре ни?ке температуры размягчения стекла и с?кимающем усилии д1 1 кг, л!,я-з.

Способ осуществляют следующим образом.

Детали из стекла н металла, контактирующие поверхности которых имеют шлифовальную илн полированную сбез?кнренную поверхность, помещают в вакуумную камеру (ост. гакуум 5 10 4), нагревают до температуры ниже температуры размягчения стекла, прижимают их друг к другу с усилием до 1 кг/лл -, выдер?кивают при температуре спайки в течение 15 — 30,вин, после чего охлаждают.

Сжимающее усилие к металлу и стеклу передастся от п дравлического прссса с помощью герметичного сильфонного узла по схеме, представленной на чертеже, где приняты следующие обозначения: 1 — вакуумная камера, 2 — верхняя упорная ITлита, 3 — заготовка

5 стекла, 4 — заготовка металла, 5 — шток, 6— сильфои и 7 — индуктор.

Описываемым способом получены вакуумплотные соединения алюм«нaтных стекол с молибденом, вольфрамом, титаном, работаю10 щие в парах щелочных металлов при температуре выше 600 С.

Предмет изобретения

Способ соединения металла со стеклом, 15 склонным к кристаллизации, путем предварительной шлифовки заготовок, нагрева и спаивания их в вакууме, отличающийся тем, что, с целью получения вакуумплотного спая, спаивание осуществляют при температуре ни20 ?ке температуры размягчения стекла и сжимающем усилии до 1 кг/пьн- .

235258

Составитель В. Василевская

Редактор Э. Н. Шибаева Техред Л. В. Куклина Корректоры: А. Абрамова и М. Коробова

Заказ 733/3 Тираж 4b0 Подписное

ЦНИИПИ Комитета по делам изобретений и огкрытий прн Совете Министров СССР

Москва, Llenip, пр. Серова, д. 4

Типография, пр. Сапунова, 2
