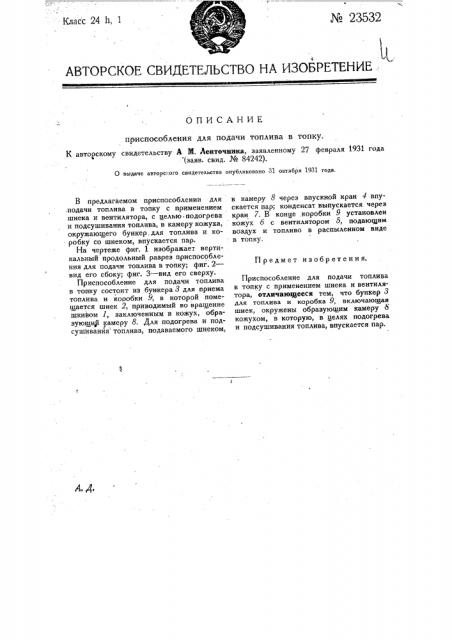

АВТОРСКОЕ CBMQETEJIbCTBO HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ и испособления для подачи топлива в топк

Р У

К авторскому свидетельству А М. Ленточника, заявленному 27 февраля 1931 года (заяв. свид. № 84242).

О выдаче авторе.:oro свидетельства опубликовано 31 октября 1931 года. в камеру 8 через впускной кран 4 впускается пар; конденсат выпускается через кран 7. В конце коробки 9 установлен кожух б с вентилятором 5, подающим воздух и топливо в распыленном виде в топку.

В предлагаемом приспособлении для .подачи топлива в топку с применением шнека и вентилятора, с целью. подогрева и подсушивания топлива, в камеру кожуха, окружающего бункер.,для топлива и ко- робку со шнеком, впускается пар.

На чертеже фиг. 1 изображает вертикальный продольный разрез приспособления для подачи топлива в топку; фиг . 2— вид его сбоку; фиг. 3 †в его сверху.

Приспособление для подачи топлива в топку состоит из бункера 3 для приема топлива и коробки 9, в которой помещается шнек 2, приводимый во вращение шкивом 1, заключенным в кожух, образующий камеру 8. Для подогрева и подсушивания топлива, подаваемого шнеком, И р едмет изобретения.

Приспособление для подачи топлива в топку с применением шнека и вентилятора, отличающееся тем, что бункер 3 для топлива и коробка 9, включающая шнек, окружены образующим камеру Ь кожухом, в которую, в целях подогрева и подсушивания топлива, впускается пар.
