Устройство и способ для одновременной идентификации антигенов групп крови

Устройство и способ для одновременной идентификации антигенов групп крови

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к устройству для латерально-диагонально-потоковых многопараметрических анализов, в частности в области серологии групп крови, предназначенному для одновременного качественного или количественного определения нескольких аналитов в одной жидкой пробе, которое содержит одну мембрану с загрузочной зоной для нанесения жидкой пробы, по меньшей мере, две индикаторные зоны, которые могут вступать во взаимодействие с аналитом (или аналитами), и, по меньшей мере, одну абсорбционную зону, которая поглощает жидкость после ее прохождения через индикаторные зоны, причем индикаторные зоны находятся между загрузочной зоной и абсорбционной зоной; устройство отличается тем, что направления потоков от загрузочной зоны через соответствующие индикаторные зоны к абсорбционной зоне (дорожки) практически параллельны, и имеется, по меньшей мере, две различные дорожки.

Изобретение далее относится к способу определения нескольких аналитов в одной жидкой пробе, который включает в себя нанесение пробы на загрузочную зону мембраны устройства согласно настоящему изобретению, при этом количество пробы является достаточным для того, чтобы обеспечить течение жидкости по направлению к абсорбционной зоне через индикаторные зоны и обеспечить возможность образования аналитами или их производными, содержащимися в жидкости пробы, комплексов в индикаторных зонах, в частности для одновременного определения антигенов групп крови.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

В ходе серологической диагностики групп крови обычно выявляют параметры, имеющие особое значение в связи с трансфузиями или геморрагической болезнью новорожденных (Morbus Hamoliticus Neonatorum). При этом речь идет, среди прочего, о выявлении на поверхности эритроцитов тех антигенов, которые характерны для групп крови. Другие важные системы антигенов находятся на тромбоцитах, гранулоцитах, лимфоцитах, которые также играют роль при трансфузии и трансплантации.

Как известно, для определения антигенов групп крови эритроциты исследуемого человека (донора или реципиента) соединяют с реактивами, которые содержат антитела, специфичные для групп крови. Обычно речь идет об анализах в жидких средах, при которых исследуемую смесь получают посредством смешивания пробы, содержащей эритроциты, с пробой, содержащей антитела к определенному признаку группы крови. Затем исследуемую смесь инкубируют в течение определенного периода времени в определенных условиях, а после завершения инкубации, сразу же или после этапа центрифугирования, визуально или с использованием оптических способов проверяют на наличие вероятной агглютинации или адсорбции эритроцитов. Преобладающим измерением конечной точки в серологии групп крови по-прежнему является гемагглютинация. Для каждой определяемой группы крови необходимо с помощью пипетки составить специальную смесь, то есть, например, для определения 9 важнейших групп крови А, В, D, С, с, Е, е, Cw и K необходимо, без учета контроля, 9 отдельных образцов.

Анализы с латеральными потоками в настоящее время часто используются в качестве экспресс-анализов, например в качестве тестов на беременность, для определения маркеров инфекционных заболеваний или для скрининга на наркотики. Оборудование для анализа с латеральными потоками состоит, как известно, из твердого носителя, на котором имеется загрузочная зона, куда наносят исследуемую пробу, разделительная мембрана, с которой соединены связывающие элементы, например акцепторные антитела или антигены, и на которой удается обнаружить реакции связывания, и поглощающая абсорбционная зона, которая вынуждает исследуемую пробу прямолинейно протекать через разделительную мембрану.

Стандартные тесты с латеральными потоками на испытательных мембранах описаны, как правило, с разделением, напоминающим хроматографическое. Аналит, содержащийся в пробе, специфически связывается с фиксированными на мембране связывающими элементами, которые, как правило, образуют расположенные друг за другом или накладывающиеся друг на друга ряды индикаторных зон. Образующийся в результате связывания комплекс становится видимым за счет индикаторных частиц, которые, как правило, уже присутствуют в сухом виде в определенном порядке на подушечке для высвобождения конъюгата. Подушечка для высвобождения конъюгата в типичном случае расположена между загрузочной зоной и мембраной. Предварительно нанесенные цветные индикаторные частицы покрыты, например, антителом к выявляемому аналиту.

Стандартным форматом анализа с боковыми потоками является так называемый “сэндвич-анализ”, при котором как индикаторная зона, так и индикаторные частицы покрыты лигандами, ориентированными на определяемые аналиты, обычно - антителами. При этом лиганд (связывающий элемент) иммобилизован на мембране. Реактив-детектор, обычно - антитело, связанное с окрашенной полистирольной частицей или коллоидными металлами, депонирован в подушечке для высвобождения конъюгата и может оттуда вымываться. Этот комплекс служит индикаторной частицей. После нанесения пробы, подлежащей исследованию, она очень быстро увлажняет подушечку для высвобождения конъюгата, за счет чего индикаторные частицы мобилизируются. Индикаторные частицы мигрируют вместе с фронтом жидкости вдоль пористой мембраны. Находящийся в пробе аналит связывается антителом, которое находится на поверхности индикаторной частицы. Когда проба проходит через индикаторную зону, комплекс аналита и индикаторной частицы иммобилизуется в индикаторной зоне за счет реакции аналита с антителом, связанным в индикаторной зоне, что ведет к появлению видимого сигнала.

Следующим известным форматом анализа на мелкие аналиты с одной антигенной детерминантой, не способные связывать одновременно два антитела, является так называемый “конкурентный анализ”. Связанный с поверхностью индикаторной частицы реагент-детектор в норме является молекулой, идентичной или аналогичной аналиту. Индикаторные частицы депонированы в подушечке для высвобождения конъюгата. Индикаторные частицы мигрируют вместе с фронтом жидкости вдоль пористой мембраны. Когда проба, содержащая аналит, и индикаторные частицы (которые также эффективно захватывают аналит) проходят через индикаторную зону, связывается часть молекул аналита, содержащихся в пробе, и часть индикаторных частиц. Чем больше аналита содержится в пробе, тем эффективнее он конкурирует за связывание с индикаторными частицами, и тем слабее становится сигнал.

Как известно, эти индикаторные частицы преимущественно состоят из коллоидного золота или из полистирола, которые получают способами, известными в данной области техники, и на которые наносят покрытие. В типичных форматах анализов с латеральными потоками аналиты определяют непрямыми способами. Под прямым определением аналита в контексте настоящего изобретения понимают, что аналит уже связан с индикаторной частицей (например, эритроцитом) естественным образом. В наиболее употребительном случае непрямого определения аналита проба, подлежащая анализу, содержит, как правило, в качестве аналитов не связанные с клетками, например, плазматические компоненты, и кроме пробы, подлежащей анализу, необходимы два реагента, а именно индикаторная частица и связывающий элемент. При непрямом определении аналит сначала связывается с выделившимися из подушечки для высвобождения конъюгата индикаторными частицами, после чего этот комплекс в ходе второй реакции со связывающим элементом иммобилизуется в индикаторных зонах.

При проведении стандартных анализов с латеральными потоками, в которых в качестве индикаторных частиц использовались эритроциты, связанные с аналитами, подлежащими определению, например с антигенами, специфичными для групп крови, до сих пор в индикаторных зонах антитела к соответствующим групповым антигенам, выполнявшие роль связывающих элементов, располагали в расположенных друг за другом или накладывающихся друг на друга полосах только в одной проточной дорожке, например анти-А и анти-В антитела к групповым антигенам А или В или антитела к антигенам Rh-системы групп крови. При этом стандартные анализы с латеральными потоками обнаруживают недостаток, состоящий в том, что эритроциты, связавшиеся с антителами, образуют барьер для потока других аналитов, подлежащих определению в данной пробе, например для других связанных с клетками антигенов. Из-за агглютинации или адсорбции клеток в полосах связывающих элементов, расположенных проксимально по отношению к загрузочной зоне (т.е. вблизи нее), другие аналиты, в особенности находящиеся на клетках или фрагментах клеток, содержащихся в пробе, подлежащей исследованию, невозможно беспрепятственно и явно разделить, и вследствие этого невозможно однозначно или полностью доказать их присутствие. Это может привести, например, у пациента с АВ Rh-положительной D группой крови к ослаблению или устранению В- и D-полос, что может привести к неправильной интерпретации его группы крови как А Rh-отрицательной. Поэтому до сих пор в серологической диагностике групп крови намеренно не использовали анализы с латеральными потоками с более чем одной индикаторной зоной. Для измерения нескольких, в особенности связанных с клетками и плазматических, параметров групп крови до сих пор нужно было проводить раздельные анализы отдельных параметров.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Задача изобретения состоит в том, чтобы преодолеть недостатки, существующие на современном уровне техники, прежде всего недостатки стандартных анализов с латеральными потоками, в которых используют расположенные друг за другом или накладывающиеся друг на друга индикаторные зоны, или зоны обнаружения, для одновременного измерения различных параметров пробы, более конкретно клеточных и плазматических параметров.

Эта задача согласно настоящему изобретению достигнута за счет устройства для одновременного качественного или количественного определения одного или нескольких аналитов в жидкой пробе или в нескольких жидких пробах, которое содержит мембрану, содержащую загрузочную зону для нанесения жидкой пробы, по меньшей мере, две индикаторные зоны, которые могут взаимодействовать с аналитом или аналитами, или с которыми могут вступать во взаимодействие аналиты и, по меньшей мере, одну абсорбционную зону, которая поглощает жидкость после того, как она проходит через индикаторные зоны, причем индикаторные зоны расположены между загрузочной зоной и абсорбционной зоной; это устройство отличается тем, что направления потоков от загрузочной зоны через соответствующие индикаторные зоны к абсорбционной зоне, которые представляют собой проточные дорожки, практически параллельны, и имеются, по меньшей мере, две различные дорожки.

Индикаторные зоны устройства согласно настоящему изобретению расположены на мембране и содержат связывающие элементы, которые захватывают или присоединяют к себе содержащийся в пробе (или пробах) аналит (или аналиты), подлежащий определению. В индикаторных зонах обнаруживаются реакции соединения между аналитом и связывающим элементом.

В одной из форм осуществления настоящего изобретения индикаторные зоны расположены так, что жидкость пробы при движении по проточной дорожке протекает не более чем через одну индикаторную зону. Например, индикаторные зоны могут быть расположены на мембране со смещением. При этом индикаторные зоны предпочтительно расположены в диагональном ряду, идущем от проксимальной стороны к дистальной или наоборот. Особые конструктивные решения являются V-образными, W-, М- или N-образными или перевернутыми V-образными, W-, М- или N-образными. В еще одной форме осуществления индикаторные зоны расположены параллельно рядом друг с другом в виде линейного ряда.

Только использование параллельно расположенных индикаторных зон обеспечивает возможность проведения многопараметрического анализа с латеральными потоками с использованием в качестве индикаторных частиц эритроцитов. Особо предпочтительная форма осуществления с диагональным расположением обладает преимуществом, состоящим в том, что на устройство согласно настоящему изобретению можно нанести особенно практичную и легко читаемую маркировку результатов; так как каждый параметр, подлежащий определению, занимает определенное Х- или Y-положение, можно рассматривать устройство согласно настоящему изобретению как систему координат с ординатой (плоскость проточных дорожек) и абсциссой (плоскость загрузочной зоны).

Индикаторные зоны содержат антитела, или фрагменты антител, и/или лектины, или фрагменты пектинов, которые могут захватывать или связывать антигены групп крови, подлежащие определению, а значит - и несущие их клетки, содержащиеся в пробе крови. В качестве предпочтительных связывающих элементов в индикаторные зоны на пористой мембране наносят антитела, фрагменты антител и/или лектины или фрагменты пектинов к антигенам любых известных систем групп крови. Предпочтительно, в одной индикаторной зоне этого ряда индикаторных зон, предпочтительно в индикаторной зоне, расположенной дистально по отношению ко всем остальным индикаторным зонам этого ряда, помещают контрольный связывающий элемент (контроль = ctl), который посредством позитивной реакции подтверждает протекание пробы через индикаторные зоны. Контрольным связывающим элементом предпочтительно является поликлональное антиэритроцитарное антитело.

В предпочтительной форме осуществления изобретения каждая индикаторная зона содержит один связывающий элемент, предпочтительно антитело или фрагмент антитела, для связывания одного из аналитов, подлежащих определению. Предпочтительными антителами, или фрагментами антител, или лектинами, или фрагментами антител в индикаторных зонах являются антитела или лектины к антигенам системы групп крови АВО, Rh-системы, систем Келла, Льюиса, Hh, Даффи, Кидда, MNS, Лютерана, Р-системы. Далее предпочтительными в качестве связывающих элементов индикаторных зон являются антитела к антигенам систем групп крови Диего, Yt, Скианна, Домброка, Колтона, Чидо/Роджерса, Гербиха, Кромера, Кнопса, Ландштайнера-Винера, Xg, Kx, Индиана, Ok, Рафа, Джона Милтона Хагена, Лангерайса и/или Сида. В особо предпочтительной форме осуществления устройство согласно настоящему изобретению содержит индикаторные зоны со связывающими элементами в виде анти-А, анти-В, анти-АВ, анти-D, анти-D, анти-С, анти-с, анти-Е, анти-е, анти-CW и/или анти-K-антител или фрагментов этих антител, причем оба анти-D-элемента представляют собой различные антитела или фрагменты этих антител. В частности, у беременных или новорожденных эти элементы предпочтительно являются моноклональными антителами IgM класса, которые не включают в себя D^VI-категорию. У доноров эти элементы предпочтительно представляют собой одно антитело, включающее D^VI-категорию, и одно антитело, не включающее D^VI-категорию.

При использовании устройства согласно настоящему изобретению для определения группы крови больше не требуется пипетировать каждый образец для каждого отдельного определения, а в одной пробе можно одновременно определять большое число желаемых антигенов систем групп крови, подлежащих определению, например важнейшие групповые признаки систем групп крови АВО, Rh и Келла (А, В, АВ, D, С, с, Е, е, Cw, K). Это обеспечивает исключительную рационализацию рабочих процессов. Также значительно более удобным является считывание результатов, расположенных по диагонали. Далее, с использованием устройства согласно настоящему изобретению можно в одном устройстве определять и считывать результаты определения, например, АВ0-характеристик и Rh-характеристик. Двухмерное плоскостное представление результатов и стабильная конечная точка реакции благоприятствуют как считыванию результатов невооруженным глазом, так и автоматическому считыванию результатов с использованием общеупотребительных способов анализа изображений, например ПЗС-камер. Снижаются трудозатраты, даже при ручной обработке результатов. Устройство согласно настоящему изобретению также обеспечивает снижение загрязнения окружающей среды и экономические эффекты. Даже в экстренных ситуациях можно за короткое время в ходе одного единственного анализа провести, например, полное определение АВ0-группы крови и Rh-подгрупп. С производственно-технической точки зрения конструкция с латерально-диагональными потоками обеспечивает значительные преимущества, по сравнению с устройствами, соответствующими современному уровню техники, так как при этом значительно снижается расход используемых реагентов и обеспечивается определение нескольких исследуемых параметров, которые раньше определяли раздельно, в одном единственном устройстве.

С использованием устройства согласно настоящему изобретению выполняют анализ с латеральным потоком, более конкретно серологическую диагностику групп крови, в котором в качестве индикаторных частиц используют эритроциты, и в одном испытательном устройстве можно одновременно определить несколько клеточных параметров, например эритроцитарные антигены или эпитопы антигенов, плазматические параметры и/или свойства клеток крови, более конкретно свойства составных частей цельной крови, в исследуемой пробе. Кроме того, таким образом получают наиболее простую в изготовлении и простую в обращении, более конкретно требующую малого числа серий опытов и не требующую подготовки пробы, а также требующую меньших затрат испытательную систему, с помощью которой можно одновременно определить различные клеточные параметры и/или плазматические параметры одной пробы или нескольких проб, подлежащих исследованию, более конкретно признаки групп крови.

Мембрана устройства согласно настоящему изобретению представляет собой пористую мембрану. Предпочтительными материалами для изготовления мембраны являются, например, нитроцеллюлоза (например, UniSart производства компании Sartorius, HiFlow производства компании Millipore, Whatman, AE99 или FF85/100 производства компании Schleicher&Schuell), полиэтилен (Lateral Flo производства корпорации Porex) или найлон (Novylon производства компании CUNO). Предпочтительно, мембрана должна иметь поры как можно большего размера, так как высокая пористость мембран способствует проникновению в пористую структуру, например, клеточных компонентов пробы, подлежащей анализу, например эритроцитов. Особо предпочтительным является использование адсорбирующих мембран. Устройство согласно настоящему изобретению, тем не менее, не ограничивается этими свойствами. Предпочтительными являются все мембраны с высокой скоростью движения жидкости по капиллярам (капиллярной скоростью), при этом скорость движения жидкости по капиллярам - это время, которое требуется для того, чтобы раствор красителя прошел 40 мм по данной мембране. Особо предпочтительными являются мембраны со скоростью движения жидкости по капиллярам <100.

В предпочтительной форме осуществления изобретения за загрузочной зоной устройства согласно настоящему изобретению и перед индикаторными зонами в направлении течения жидкости на пористой мембране размещают уплотнитель. Можно использовать двух- или трехмерные уплотнители, которые помещают на пористую мембрану, и за счет которых образуется загрузочная зона, изолированная от остальной поверхности пористой мембраны. Уплотнительный элемент согласно настоящему изобретению играет роль барьера для течения жидкости и обеспечивает направленное распределение жидкости пробы и используемых для анализа реактивов в пористой мембране. Кроме того, уплотнительный элемент согласно настоящему изобретению изолирует загрузочную зону для предотвращения нежелательного перехода жидкости в другие области устройства для проведения анализа с латеральными потоками.

Предпочтительными формами осуществления уплотнительных элементов являются форма перегородки, форма ванночки или форма воронки. Формирование уплотнительного элемента осуществляют в процессе вырезания из материала, используемого для изготовления уплотнительного элемента. В случае формы воронки или формы ванночки уплотнительный элемент имеет внутреннее отверстие, предпочтительными формами которого являются круглая, квадратная или прямоугольная, в случае формы воронки к нижней стороне (стороне контакта с мембраной) уплотнительный элемент суживается.

Предпочтительными материалами для изготовления уплотнительного элемента, являются такие материалы, которые не поглощают воду (гидрофобные). В особой форме осуществления материалы с одной стороны покрыты слоем клеящего вещества, например чувствительного к изменениям давления или самоклеящегося акрилатного клея. Благодаря этому слою, уплотнительный элемент может быть приклеен непосредственно к поверхности пористой мембраны. Альтернативно уплотнительный элемент может быть соединен с корпусом устройства для проведения анализа с латеральными потоками, например приклеен, так что в этой форме осуществления корпус устройства для проведения анализа с латеральными потоками прижимает уплотнительный элемент к поверхности пористой мембраны, и за счет этого обеспечиваются функции уплотнительного элемента.

Предпочтительными материалами для изготовления двухмерных уплотнительных элементов являются любые формы клейких лент или клейких пленок (например - Tesa 4124 производства компании Beiersdorf AG, ARcare 7815 производства компании Adhesives Research).

Предпочтительными материалами для изготовления трехмерных уплотнительных элементов являются гибкие эластомерные материалы с закрытыми порами или гибкие силиконовые материалы с различными значениями толщины материалов, предпочтительно - в диапазоне 3-5 мм (например, ячеистая резина EPDM140 производства компании Pitzner, силиконовый каучук или натуральный каучук с твердостью 40° или менее производства компании Castan).

Благодаря такой конструкции согласно настоящему изобретению устройство согласно настоящему изобретению способно воспринимать жидкие пробы, содержащие клетки, например цельную кровь, не отфильтровывая клетки. Далее, уплотнительный элемент обеспечивает возможность нанесения на пористую мембрану (в загрузочную зону) пробы большого объема без переполнения загрузочной зоны. При этом уплотнительный элемент способствует использованию адсорбционных свойств пористой мембраны. Кроме того, уплотнительный элемент гарантирует направленное течение пробы. Однако устройство согласно настоящему изобретению может хорошо функционировать как с уплотнительным элементом, так и без него.

Для абсорбционной зоны (абсорбционной подушечки) устройства согласно настоящему изобретению предпочтительны механически стабильные материалы, предпочтительно с абсорбцией воды в диапазоне 20-30 г/100 см² (например, бумага Wicking, тип 300, производства компании Schleicher&Schull). Контакт между абсорбционной подушечкой и мембраной, обеспечивающей латеральный поток, в устройстве согласно настоящему изобретению обеспечивается за счет ее прижимания и перекрытия с пористой мембраной. Точное позиционирование абсорбционной подушечки на мембране осуществляется за счет приклеивания абсорбционной подушечки к опорному слою (подложке), к которому прикреплена мембрана, обеспечивающая латеральные потоки.

В следующей форме осуществления настоящего изобретения компоненты устройства согласно настоящему изобретению с целью механического укрепления укладывают на подложку, или опорный слой. Тем не менее, устройство согласно настоящему изобретению может функционировать и без опорного слоя. Предпочтительными являются механически стабильные и не поглощающие воду материалы, предпочтительно - с толщиной, равной 100 мкм или больше, которые с одной или с двух сторон покрыты слоем клеящего вещества, например чувствительного к изменениям давления или самоклеящегося акрилатного клея (например, 0,005" Polyester W/GL-187, G&L). На опорном слое фиксируют пористую мембрану и абсорбционную подушечку. В случае опорного слоя, покрытого клеем с двух сторон, вторую клеящую сторону используют для фиксации устройства на других поверхностях, например внутри корпуса устройства для проведения анализа с латеральными потоками.

В следующей форме осуществления изобретения устройство согласно настоящему изобретению, либо с опорным слоем, на котором размещены компоненты устройства согласно настоящему изобретению, либо без него, вставлено в корпус, за счет чего мембранные компоненты прижимаются друг к другу, и корпус способствует выполнению своей функции уплотнительным элементом. Однако устройство согласно настоящему изобретению может одинаково хорошо функционировать как с корпусом, так и без корпуса.

Следующим объектом изобретения является применение устройства согласно настоящему изобретению для анализа крови, более конкретно для одновременного проведения определения антигенов групп крови или эпитопов антигенов всех мыслимых систем групп крови, предпочтительно различных аналитов, находящихся на поверхности эритроцитов. Определяемыми антигенами или эпитопами антигенов являются, например, антигены или эпитопы антигенов системы групп крови АВ0, Rh-системы, систем Келла, Льюиса, Hh, Даффи, Кидда, MNS, Лютерана, Р-системы, системы групп крови Диего, Yt, Скианна, Домброка, Колтона, Чидо/Роджерса, Гербиха, Кромера, Кнопса, Ландштайнера-Винера, Xg, Kx, Индиана, Ok, Рафа, Джона Милтона Хагена, Лангерайса и/или Сида, более конкретно -А1, А2, В, D, С, с, Е, е, Cw, К, к, М, N, S, s, Jk(a), Jk(b), Fy(a), Fy(b), Kp(a), Kp(b), Js(a), Js(b), Le(a), Le(b), Lu(a), Lu(b), P1, I, H, Xg(a), U, Vw, Wr(a), Lan.

В предпочтительной форме осуществления устройства согласно настоящему определению одновременно определяют несколько признаков группы крови, например А, В, АВ, D, С, с, Е, е, Cw и K. Пробу, подлежащую исследованию, например нативную цельную кровь или цельную кровь с добавлением антикоагулянта, или концентрат эритроцитов, или разбавленные суспензии эритроцитов, наносят на загрузочную зону устройства согласно настоящему изобретению. Содержащиеся в пробе эритроциты, несущие аналит (или аналиты), одновременно служат и индикаторными частицами.

Эта задача согласно настоящему изобретению решена, прежде всего, за счет создания способа определения нескольких аналитов или их производных в жидкой пробе, который включает в себя нанесение пробы на загрузочную зону мембраны устройства согласно настоящему изобретению, причем эту пробу наносят в количестве, достаточном для того, чтобы заставить жидкость пробы течь в направлении абсорбционной зоны через индикаторные зоны, и чтобы заставить аналиты или их производные, содержащиеся в жидкости пробы, связываться в соответствующих индикаторных зонах или образовывать в индикаторных зонах комплексы.

В способе согласно настоящему изобретению аналитами, подлежащими определению, являются, более конкретно, антигены групп крови или эпитопы антигенов всех систем групп крови, предпочтительно те, которые находятся на поверхности эритроцитов. Антигенами или эпитопами антигенов являются, например, антигены или эпитопы антигенов АВ0-системы групп крови, Rh-системы, систем Келла, Льюиса, Hh, Даффи, Кидда, MNS, Лютерана, Р-системы, систем групп крови Диего, Yt, Скианна, Домброка, Колтона, Чидо/Роджерса, Гербиха, Кромера, Кнопса, Ландштайнера-Винера, Xg, Kx, Индиана, Ok, Рафа, Джона Милтона Хагена, Лангерайса и/или Сида, более конкретно - А1, А2, В, D, С, с, Е, е, Cw, K, k, M, N, S, s, Jk(a), Jk(b), Fy(a), Fy(b), Kp(a), Kp(b), Js(a), Js(b), Le(a), Le(b), Lu(a), Lu(b), P1, I, H, Xg(a), U, Vw, Wr(a), Lan.

В предпочтительной форме осуществления способа согласно настоящему определению одновременно определяют несколько признаков группы крови, например А, В, АВ, D, С, с, Е, е, Cw и K. Пробу, подлежащую исследованию, например нативную цельную кровь, или цельную кровь с добавлением антикоагулянта, или суспензии эритроцитов, содержащие исследуемую жидкость или не содержащие ее, например контрольную кровь, наносят на загрузочную зону устройства согласно настоящему изобретению. Содержащиеся в пробе эритроциты, несущие аналит (или аналиты), одновременно служат и индикаторными частицами.

ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Далее изобретение будет описано более подробно с использованием рисунков и примеров, не ограничивающих настоящее изобретение. На рисунках изображено следующее:

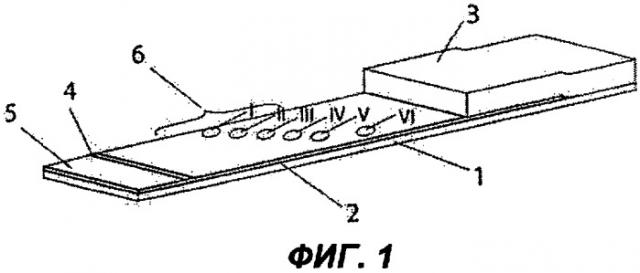

Фиг.1 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.2 - изображение в разобранном виде представленного на Фиг. 1 устройства согласно настоящему изобретению для проведения анализа с латеральными потоками;

Фиг.3 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE, изготовленного с использованием трехмерного уплотнительного элемента в форме перегородки;

Фиг.4 - изображение в разобранном виде представленного на Фиг.3 устройства согласно настоящему изобретению для проведения анализа с латеральными потоками;

Фиг.5 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE, изготовленного с использованием трехмерного уплотнительного элемента в форме ванночки;

Фиг.6 - изображение в разобранном виде представленного на Фиг. 5 устройства согласно настоящему изобретению для проведения анализа с латеральными потоками;

Фиг.7 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D, С, с, Е, е, Cw и К;

Фиг.8 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками, выполненного в виде устройства для проведения анализа у постели больного с целью проверки идентичности АВО-признаков реципиента и консервированной крови;

Фиг.9 - изображение в разобранном виде представленного на Фиг.8 устройства согласно настоящему изобретению для проведения анализа с латеральными потоками;

Фиг.10 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.11 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.12 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.13 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.14 - перспективное изображение устройства согласно настоящему изобретению для проведения анализа с латеральными потоками для одновременного определения признаков групп крови А, В, АВ, D и CDE;

Фиг.15 - изображение в разобранном виде представленного на Фиг.14 устройства согласно настоящему изобретению для проведения анализа с латеральными потоками.

На Фиг.1 в качестве примера приведено перспективное изображение устройства для проведения анализов с латеральными потоками согласно настоящему изобретению для одновременного определения признаков групп крови А, В, АВ, D и CDE. В приведенном примере устройство состоит из опорного слоя 1, пористой мембраны 2, абсорбционной подушечки 3 и двумерного уплотнительного элемента 4, выполненного в форме перегородки. При этом пористая мембрана 2 зафиксирована на опорном слое 1, покрытом чувствительным к давлению или самоклеящимся акрилатным клеящим веществом. Абсорбционная подушечка 3 также зафиксирована на опорном слое 1, при этом часть абсорбционной подушечки 3 перекрывается с пористой мембраной 2. Зафиксированный на верхней стороне пористой мембраны 2 уплотнительный элемент 4 отделяет загрузочную зону 5 от остальной поверхности мембраны и обеспечивает направленное поступление жидкости пробы и анализируемых веществ в пористую мембрану 2. Между загрузочной зоной 5 и областью пористой мембраны 2, контактирующей с абсорбционной подушечкой 3, расположена область индикаторных зон 6. Она состоит из смещенных по диагонали относительно друг друга, расположенных в определенных положениях с координатами Х и Y, точечных индикаторных зон I-VI, причем индикаторные зоны состоят из следующих связывающих элементов:

Индикаторная зона	Связывающий элемент	Описание
I	Антитела	Анти-А (моноклональные)
II	Антитела	Анти-В (моноклональные)
III	Антитела	Анти-АВ (моноклональные)
IV	Антитела	Анти-D (моноклональные)
V	Антитела	Анти-CDE (моноклональные)
VI	Антитела	Антиэритроцитарные (поликлональные)

Индикаторная зона VI является контролем (ctl) и содержит поликлональные антиэритроцитарные антитела. Она расположена дистально по отношению ко всем остальным индикаторным зонам (т.е. в удалении от них).

На Фиг.2 представлено в разобранном виде изображенное на Фиг.1 устройство для проведения анализов с латеральными потоками согласно настоящему изобретению, которое состоит из следующих компонентов: опорного слоя 1, пористой мембраны 2, абсорбционной подушечки 3 и уплотнительного элемента 4, при этом загрузочная зона 5 отделена от остальной мембраны, которая содержит область индикаторных зон 6 с расположенными со смещением друг относительно друга по диагонали индикаторными зонами I-VI.

На Фиг.3 в качестве примера приведено перспективное изображение устройства для проведения анализов с латеральными потоками согласно настоящему изобретению для одновременного определения признаков групп крови А, В, АВ, D и CDE. В приведенном примере компоненты устройства соответствуют компонентам устройства, изображенного на Фиг.1, за исключением фиксированного на верхней стороне пористой мембраны 2, выполненного в форме трехмерной перегородки уплотнительного элемента 4.

На Фиг.4 представлено в разобранном виде изображенное на Фиг.3 устройство для проведения анализов с латеральными потоками согласно настоящему изобретению, которое состоит из следующих компонентов: опорного слоя 1, пористой мембраны 2, абсорбционной подушечки 3 и уплотнительного элемента 4, выполненного в форме трехмерной перегородки, которая отделяет загрузочную зону 5 от остальной мембраны, содержащей область индикаторных зон 6 с расположенными со смещением друг относительно друга по диагонали от проксимальной стороны к дистальной индикаторными зонами I-VI.

На Фиг.5 в качестве примера приведено перспективное изображение устройства для проведения анализов с латеральными потоками согласно настоящему изобретению для одновременного определения признаков групп крови А, В, АВ, D и CDE. В приведенном примере компоненты устройства соответствуют компонентам устройства, изображенного на Фиг.1, за исключением фиксированного на верхней стороне пористой мембраны 2, выполненного в форме трехмерной ванночки уплотнительного элемента 4.

На Фиг.6 представлено в разобранном виде изображенное на Фиг.5 устройство для проведения анализов с латеральными потоками согласно настоящему изобретению, которое состоит из следующих компонентов: опорного слоя 1, пористой мембраны 2, абсорбционной подушечки 3 и уплотнительного элемента 4, выполненного в форме трехмерной ванночки, которая отделяет загрузочную зону 5 от остальной мембраны, содержащей область индикаторных зон 6 с расположенными со смещением друг относительно друга по диагонали от проксимальной стороны к дистальной индикаторными зонами I-VI.

На Фиг.7 в качестве примера приведено перспективное изображение устройства для проведения анализов с латеральными потоками согласно настоящему изобретению для одновременного определения при
