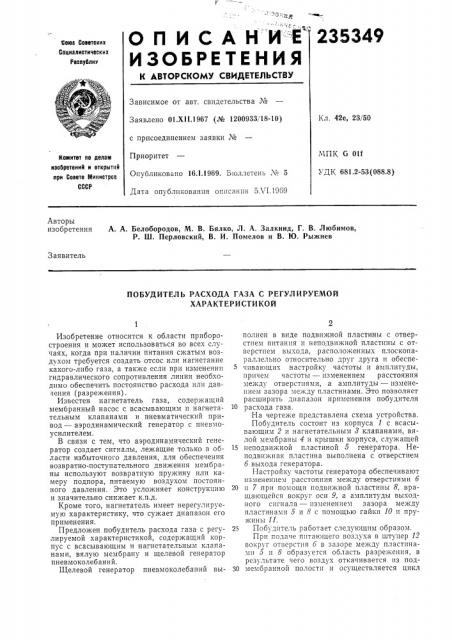

ОПИСАН

ИЗОБРЕТЕНИЯ

И Е союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 01.XII.1967 (№ 1200933!18-10) с присоединением заявки №

Приоритет

Опубликовано 16.1.1969. Бюллетень № 5

Дата опубликования описания 5Х1.1969

Кл. 42е, 23/50

Комитет по делам изобретений и открытпй при Совете Министров

СССР

МПК G 01f

УДК 681.2-53(088.8) Авторы изобретения А. А. Белобородов, М. В. Бялко, Л. А. Залкинд, Г. В. Любимов, P. Ш. Перловский, В. И. Помелов и В. Ю. Рыжнев

Заявитель

ПОБУДИТЕЛЬ РАСХОДА ГАЗА С РЕГУЛИРУЕМОЙ

ХАРАКТЕРИСТИКОЙ

Изобретение относится к области приборостроения и может использоваться во всех случаях, когда при наличии питания сжатым воздухом требуется создать отсос или нагнетание какого-либо газа, а также если при изменении гидравлического сопротивления линии необходимо обеспечить постоянство расхода или давления (разрежения) .

Известен нагнетатель газа, содержащий мембранный насос с всасывающим и нагнетательным клапанами и пневматический привод — аэродинамический генератор с пневмоусилителем.

В связи с тем, что аэродинамический генератор создает сигналы, лежащие только в области избыточного давления, для обеспечения возвратно-поступательного движения мембраны используют возвратную пружину или камеру подпора, питаемую воздухом постоянного давления. Это усложняет конструкцию и значительно снижает к.п.д.

Кроме того, нагнетатель имеет нерегулируемую характеристику, что сужает диапазон его применения.

Предложен побудитель расхода газа с регулируемой характеристикой, содержащий корпус с всасывающим и нагнетательным клапанами, вялую мембрану и щелевой генератор пневмоколебаний.

Щелевой генератор пневмоколебаний выполнен в виде подвижной пластины с отверстием питания и неподвижной пластины с отверстием выхода, расположенных плоскопараллельно относительно друг друга и обеспечивающих настройку частоты и амплитуды, причем частоты — изменением расстояния между отверстиями, а амп,читуды — изменением зазора между пластинами. Это позволяет расширить диапазон применения побудителя

И расхода газа.

На чертеже представлена схема устройства.

Побудитель состоит из корпуса 1 с всасывающим 2 и нагнетательным 8 клапанами, вялой мембраны 4 и крышки корпуса, служащей

15 неподвижной пластиной 5 генератора. Неподвижная пластина выполнена с отверстием б выхода генератора.

Настройку частоты генератора обеспечивают изменением расстояния между отверстиями б

20 и 7 при помощи подвижной пластины 8, вращающейся вокруг оси 9, а амплитуды выходного сигнала — изменением зазора между пластинами 5 и 8 с помощью гайки 10 и пружины 11.

25 Побудитель работает следующим образом.

При подаче питающего воздуха в штуцер 12 вокруг отверстия б в зазоре между пластинами 5 и 8 образуется область разрежения, в рсзультате чего воздух откачивается из под30 мембранной полости п осуществляется цикл

235349

25 нии

Зо

35 всасывания. По достижении некоторого пре.дельного значения разрежения поле давлений .в зазоре меняется таким образом, что отверстие б выхода оказывается в зоне давления.

Подмембранная полость наполняется воздухом. При этом происходит цикл нагнетания, который продолжается до тех пор, пока давление в подмембранной полости не достигнет некоторой предельной величины, после чего отверстие выхода оказывается в зоне разрежения. Затем цикл повторяется. Побудитель настраивается на необходимую производительность поворотом пластины 8 вокруг оси 9. При этом, изменяя расстояние между отверстиями б и 7, можно менять частоту генератора, которая определяет производительность насоса.

Напор или разрежение, создаваемое насосом, регулируется изменением амплитуды на выходе генератора путем изменения расстояния между пластинами.

Одно из свойств предлагаемого побудителя — получение статических характеристик, имеющих участки, на которых расход мало зависит от гидравлического сопротивления лиЧастота генератора определяется емкостью подмембранной полости, которая равна среднему объему, описываемому мембраной за цикл всасывание — нагнетание.

При работе насоса (например, на нагнетание) мембрана совершает колебания от ограничивающей поверхности в крышке корпуса насоса до некоторого положения, определяемого давлением на выходе насоса. Это положение при увеличении гидравлического сопротивления линии изменяется в сторону уменьшения подмембранпой полости и емкости ге5

1О

20 нератора, что, в свою очередь, увеличивает частоту колебаний мембраны и, следовательно, препятствует изменению расхода.

При определенной настройке генератора можно добиться того, чтобы расход не изме;. ялся с изменением гидравлического сопротивления линии.

Применение предлагаемого побудителя расхода позволяет создавать на выходе устройства сигналы, лежащие как в области давлеп я, ак и в области разрежения, а использование в насосе вялой мембраны — значительно упростить конструкцию и улучшить коэффициент подачи побудителя.

Кроме того, устройство может работать при различных режимах (работа на отсасывание

Предмет изобретения

Побудитель расхода газа с регулируемой характеристикой, содержащий корпус с всасывающим и иагнетательным клапанами и вялую мембрану, отличаюшийся тем, что, с целью расширения диапазона применения, он снабжен ще. евым генератором пневмоколебанпй, выполненным в виде подвижной пластинь с отверстием питания и неподвижной пластин ы с отверстием вьыода, расположенных плсскопараллельпо относительно друг друга и обеспечивающих настройку частоты и амплитуды, причем частоты — изменением расстояния между огверстиями, а амплитуды — изменением зазора между пластинами.
