Реферат

Область техники

Настоящее изобретение относится к контейнеру подачи проявителя для подачи проявителя в устройство приема проявителя. Примеры устройства приема проявителя включают в себя устройство формирования изображения, такое как копировальный аппарат, факсимильный аппарат или принтер, узел формирования изображения, установленный с возможностью съема в такое устройство формирования изображения.

Уровень техники

Традиционно, проявитель (тонер) в виде тонкоизмельченного порошка используется для формирования изображения в устройстве формирования изображения, таком как копировальный аппарат и/или принтер электрофотографического типа. В таком устройстве формирования изображения, проявитель подается из контейнера подачи проявителя, с возможностью замены установленного в устройстве формирования изображения, в случае израсходования проявителя.

Поскольку проявитель содержит предельно тонкие частицы, имеется недостаток, состоящий в том, что проявитель рассеивается в зависимости от выполнения при операции подачи проявителя. Поэтому была предложена и осуществлена схема, в которой контейнер подачи проявителя установлен в устройстве формирования изображения, и проявитель постепенно выгружается через небольшое отверстие.

Что касается такого контейнера подачи проявителя, были предложены многие схемы, использующие цилиндрический контейнер, включающий в себя элемент подачи для перемешивания и подачи проявителя в нем.

Например, выложенная заявка Hei 7-1999623 на выдачу патента Японии (патент США № 5579101) раскрывает контейнер подачи проявителя, содержащий соединительный элемент для приведения в движение элемента подачи в нем. Соединительный элемент контейнера подачи проявителя принимает движущую силу посредством зацепления с соединительным элементом, предусмотренным на стороне устройства формирования изображения.

После того как такой контейнер подачи проявителя вставлен и установлен в устройство формирования изображения, пользователь поворачивает контейнер подачи проявителя на заданный угол, при котором контейнер подачи проявителя (подача проявителя) становится действующим. Более точно, посредством поворачивания контейнера подачи проявителя, отверстие, предусмотренное на внешней поверхности контейнера подачи проявителя, приводится в сообщение с отверстием, предусмотренным на стороне устройства формирования изображения, таким образом давая возможность подачи проявителя.

Однако, в случае конструкции контейнера подачи проявителя по выложенной заявке Hei 7-1999623 на выдачу патента Японии (патент США № 5579101), операция поворачивания для контейнера подачи проявителя выполняется пользователем, а потому, есть вероятность, что могут возникать следующие недостатки.

Если пользователь не является хорошо осведомленным с принципом действия контейнера подачи проявителя, операция поворачивания для контейнера подачи проявителя может быть неполной, так что контейнер подачи проявителя не достигает заданного рабочего положения, с исходом в ненормальной подаче проявителя.

Раскрытие изобретения

Соответственно, цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя, обладающий улучшенными эксплуатационными возможностями.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя, в котором конструкция для улучшения эксплуатационных возможностей упрощена.

Настоящее изобретение обеспечивает достижение этой цели.

Настоящее изобретение предоставляет контейнер подачи проявителя, с возможностью съема, устанавливаемый в устройство приема проявителя, упомянутый контейнер подачи проявителя содержит часть вмещения для вмещения проявителя; элемент выгрузки для выгрузки проявителя из упомянутой части вмещения; элемент передачи привода, сцепляемый с элементом привода упомянутого устройства приема проявителя, для передачи движущей силы на упомянутый элемент выгрузки; средство сдерживания, обладающее переменной сдерживающей силой для сдерживания относительного вращения между упомянутым контейнером подачи проявителя и упомянутым элементом передачи привода.

Эти и другие цели, признаки и преимущества настоящего изобретения станут более очевидными при рассмотрении последующего описания предпочтительных вариантов осуществления настоящего изобретения, принимаемых вместе с прилагаемыми чертежами.

Краткое описание чертежей

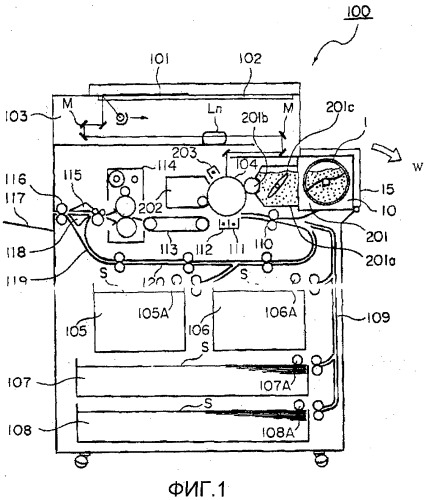

Фиг.1 - вид в разрезе, иллюстрирующий общий вид устройства формирования изображения.

Фиг.2 - частичный вид в разрезе, иллюстрирующий конструкцию устройства проявления.

Фиг.3 - контейнер подачи проявителя согласно настоящему изобретению, при этом (a), (b) и (c) - вид в перспективе, вид в разрезе и вид сбоку соответственно, а (d) - виды в перспективе второй шестерни и третьей шестерни.

Фиг.4 - иллюстрирует конструкцию контейнера подачи проявителя согласно настоящему изобретению, при этом (a) - вид в разрезе части формирования крутящего момента, а (b) - покомпонентное изображение части формирования крутящего момента.

Фиг.5 - иллюстрирует устройство приема проявителя согласно настоящему изобретению, при этом (a) - вид в перспективе, (b) - вид в перспективе.

Фиг.6 - иллюстрирует внутренность устройства приема проявителя согласно настоящему изобретению, при этом (a) - вид в перспективе, показывающий состояние, когда отверстие подачи является незапечатанным.

Фиг.7 - вид в перспективе, иллюстрирующий состояние, когда контейнер подачи проявителя установлен в устройство приема проявителя.

Фиг.8 - иллюстрирует состояние после того, как контейнер подачи проявителя установлен в устройство приема проявителя, при этом (a) - вид в перспективе, а (b)-(d) виды сбоку в разрезе.

Фиг.9 - иллюстрирует состояние после завершения поворота контейнера, после того как контейнер подачи проявителя согласно настоящему изобретению установлен в устройство приема проявителя, при этом (a) - вид в перспективе, а (b)-(d) - виды сбоку в разрезе.

Фиг.10 - виды сбоку контейнера подачи проявителя согласно настоящему изобретению после установки (а), после завершения соединения (b) привода и после завершения поворота (c) соответственно.

Фиг.11 - вид в перспективе, иллюстрирующий элемент блокировки согласно настоящему изобретению.

Фиг.12 показывает схему для иллюстрации тяговой силы в настоящем изобретении.

Фиг.13 иллюстрирует переключение нагрузки крутящим моментом согласно настоящему изобретению, при этом (a) - вид в перспективе, иллюстрирующий состояние большой нагрузки крутящим моментом, (b) - вид в перспективе, иллюстрирующий состояние небольшой нагрузки крутящим моментом.

Фиг.14 - вид в перспективе контейнера (a) подачи проявителя согласно настоящему изобретению, вид (b) в перспективе, иллюстрирующий внутренность устройства приема проявителя, вид (c) в разрезе, иллюстрирующий начальное состояние, и вид (d) в перспективе элемента блокировки.

Фиг.15 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.16 - вид (a) в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению, и вид (b) сбоку.

Фиг.17 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.18 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.19 - вид (a) в перспективе и вид (b) в перспективе, иллюстрирующие контейнер подачи проявителя согласно настоящему изобретению.

Фиг.20 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.21 - вид (a) сбоку в разрезе, иллюстрирующий часть посадки защелки согласно настоящему изобретению, и ее вид (b) в перспективе.

Фиг.22 - вид сбоку в разрезе, иллюстрирующий состояние части соединения привода контейнера подачи проявителя, включающей в себя большую шестерню.

Фиг.23 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению, вид (b) в перспективе, иллюстрирующий конструкцию для переключения нагрузки, и вид (c) в перспективе, иллюстрирующий конструкцию для переключения нагрузки.

Фиг.24 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению, вид (b) в перспективе шестерни перемешивания, называемой элементом блокировки, вид (c) сбоку в разрезе, иллюстрирующий состояние блокировки, и вид (d) сбоку в разрезе, иллюстрирующий состояние разблокировки.

Фиг.25 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению и его вид (b) сбоку в разрезе.

Фиг.26 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.27 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.28 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.29 - вид в перспективе соединительного элемента для контейнера подачи проявителя.

Фиг.30 - вид в перспективе контейнера подачи проявителя на фиг.30 со стороны фланцевой части.

Фиг.31 - вид в перспективе соединительной части, предусмотренной на стороне приема проявителя, при этом (a) иллюстрирует состояние, где фазы сцепления не выравнены, а (b) иллюстрирует состояние, где они выравнены.

Наилучший вариант осуществления изобретения

Будут описаны примеры контейнера подачи проявителя согласно настоящему изобретению. Различные конструкции контейнера подачи проявителя могут быть заменены другими конструкциями, обладающими подобными функциями, в пределах сущности изобретения, в отсутствие конкретного утверждения иного. Настоящее изобретение не подразумевается ограничить конструкциями контейнера подачи проявителя, которые будут описаны вариантами осуществления, в отсутствие конкретного утверждения иного.

Вариант осуществления 1

Сначала будет описана конструкция устройства формирования изображения и затем будет описана конструкция контейнера подачи проявителя.

Устройство формирования изображения

Со ссылкой на фиг.1, конструкция копировальной машины, применяющая обработку электрофотографического типа, будет описана в качестве примера устройства формирования изображения, содержащего устройство приема проявителя, которое может быть заряжено контейнером подачи проявителя (так называемым тонер-картриджем).

На фиг.1, позицией 100 обозначен основной узел электрофотографической копировальной машины (основная сборка устройства 100). Посредством 101 обозначен оригинал, помещенный на стекло 102 стола поддержки оригинала. Световое изображение формируется на электрофотографическом фоточувствительном элементе 104 (фоточувствительном барабане), в качестве несущего изображения элемента, в соответствии с графической информацией, через оптическую часть 103, включающую в себя множество зеркал M и линз Ln, так что формируется электростатическое скрытое изображение. Электростатическое скрытое изображение визуализируется, с помощью проявителя, устройством 201 проявления.

Проявителем, в этом примере, является тонер. Поэтому контейнер подачи проявителя вмещает тонер, который должен подаваться. В случае устройства формирования изображения, использующего проявитель, содержащий частицы тонера и частицы носителя, контейнер подачи проявителя может вмещать как тонер, так и носитель, и может подавать смесь.

Позициями 105-108 обозначены кассеты, вмещающие регистрирующие материалы (листы) S. Из числа кассет 105-108, надлежащая кассета выбирается на основе размера листа оригинала 101 или информации, введенной пользователем на жидкокристаллической рабочей части копировального аппарата. Здесь, регистрирующий материал не ограничен листом бумаги, а может быть листом OHP или тому подобным.

Один лист S, подаваемый устройством 105A-108A подачи и отделения, подается на регистрационный валик 110 через часть 109 подачи, а затем подается одновременно с вращением фоточувствительного барабана 104 и временной привязкой сканирования оптической части 103.

Позициями 111, 112 обозначены разрядник переноса и разрядник разделения. Изображение проявителя, сформированное на фоточувствительном барабане 104, переносится на лист S разрядником 111 переноса. Разрядник 112 разделения отделяет лист S, содержащий перенесенное проявленное изображение с фоточувствительного барабана 104.

Лист S, принятый частью 113 подачи, подвергается нагреву и сдавливанию в части 114 фиксации, так что проявленное изображение на листе закрепляется, а затем лист S проводится через часть 115 выгрузки/обращения и выгружается на разгрузочный лоток 117 разгрузочным валиком 116, в случае формирования односторонней копии. В случае копирования с наложением, он подается на регистрационный валик 110 через части 119, 120 повторной подачи, а затем выгружается на разгрузочный лоток 117 через тракт, подобный случаю одностороннего копирования.

В случае двухстороннего копирования, лист S на время частично выгружается наружу устройства разгрузочным валиком 116 через часть 115 выгрузки/обращения. После этого лист S подается в устройство посредством управления заслонкой 118 и посредством обратного вращения разгрузочного валика 116, принадлежащей временной привязке, когда конечный край листа S прошел заслонку 118, но еще зажат разгрузочными валиками 116. После того как он подается на регистрационный валик 110 через части 119, 120 повторной подачи, он выгружается на разгрузочный лоток 117 через тракт, подобный случаю одностороннего копирования.

В конструкции основного узла устройства 100, технологическое оборудование формирования изображения, такое как устройство 201 проявления в качестве средства проявления, часть 202 очистителя в качестве средства очистки и главный зарядник 203 в качестве средства зарядки предусмотрены вокруг фоточувствительного барабана 104. Часть 202 очистителя имеет функцию удаления проявителя, оставшегося на фоточувствительном барабане 104. Главный зарядник 203 должен равномерно заряжать поверхность фоточувствительного барабана, чтобы подготовить для формирования требуемого электростатического изображения на фоточувствительном барабане 104.

Далее описано устройство проявления.

Устройство 201 проявления проявляет электростатическое скрытое изображение, сформированное на фоточувствительном барабане 104 оптической частью 103 в соответствии с информацией оригинала, нанося проявитель на электростатическое скрытое изображение. Контейнер 1 подачи проявителя для подачи проявителя в устройство 201 проявления с возможностью съема устанавливается в основной узел устройства 100 оператором.

Устройство 201 проявления содержит устройство 10 приема проявителя для съемной установки контейнера 1 подачи проявителя и устройство 201a проявления, при этом устройство 201a проявления включает в себя валик 201b проявления и элемент 201c подачи. Проявитель, подаваемый из контейнера 1 подачи проявителя, подается на валик 201b проявления элементом 201c подачи, а затем подается на фоточувствительный барабан 104 валиком 201b проявления. Валик 201b проявления контактирует с лопатками 201d проявления для регулирования количества проявителя, покрывающего валик, и контактирует с листом 201e предотвращения утечки для предотвращения утечки проявителя.

Как показано на фиг.1, предусмотрена крышка 15 замены для замены контейнера подачи проявителя, в качестве части наружного кожуха копировального аппарата, при этом когда контейнер 1 подачи проявителя устанавливается в или снимается с основного узла устройства 100 оператором, крышка 15 открывается в направлении по стрелке W.

Устройство приема проявителя

Со ссылкой на фиг.5 и 6, будет описана конструкция устройства 10 приема проявителя.

Устройство 10 приема проявителя содержит часть 10a вмещения для съемной установки контейнера 1 подачи проявителя и отверстие 10b приема проявителя для приема проявителя, выгружаемого из контейнера 1 подачи проявителя. Проявитель, подаваемый из отверстия приема проявителя, подается в устройство проявления и используется для формирования изображения.

Предусмотрена шторка 11 устройства проявления, имеющая полуцилиндрическую конфигурацию, вдоль конфигураций периферийной поверхности контейнера 1 подачи проявителя и части 10a вмещения. Шторка 11 устройства проявления сцепляется с направляющей частью 10c, предусмотренной на нижней кромке части 10a вмещения, и является скользящей вдоль кругового направления для открывания и закрывания отверстия 10b приема проявителя.

Направляющая часть 10c сформирована на каждой из противоположных кромочных частей отверстия 10b приема проявителя, который может распечатываться посредством перемещения шторки 11 устройства проявления.

Когда контейнер 1 подачи проявителя не установлен в часть 10a вмещения, шторка 11 устройства проявления находится в положении запечатывания, запечатывая отверстие 10b приема проявителя посредством контактирования одного ее края с упором 10d, предусмотренным в устройстве 10 приема проявителя, для предохранения проявителя от перетекания обратно, из устройства проявления в часть 10a вмещения.

Когда шторка 11 устройства проявления распечатана, нижний край отверстия 10b проявителя и верхний край шторки 11 устройства проявления выравнены друг с другом с высокой точностью, чтобы полностью открыть отверстие 10b приема проявителя. Для совершения этого, предусмотрен упор 10e для регулирования крайнего положения движения распечатывания шторки 11 устройства проявления.

Упор 10e также действует в качестве стопорной части для остановки поворота корпуса контейнера в положении, где отверстие 1b выгрузки проявителя расположено напротив отверстия 10b приема проявителя. Таким образом, поворот контейнера подачи проявителя, сцепленного со шторкой 11 устройства проявления посредством выступа открывания, который будет описан ниже, останавливается упором 10e, останавливающим движение распечатывания шторки 11 устройства проявления.

Один продольный торец части 10a вмещения снабжен элементом 12 ведущей шестерни в качестве элемента привода для передачи вращающей движущей силы с приводного двигателя, предусмотренного в основном узле устройства 100 формирования изображения. Как будет описано ниже, элемент 12 приводной шестерни прикладывает ко второй шестерне 6 вращающую силу в том же направлении, как и направление поворота контейнера подачи проявителя для открывания шторки устройства проявления, чтобы, тем самым, приводить в движение элемент 4 подачи.

В дополнение, элемент 12 ведущей шестерни соединен с приводной зубчатой передачей для вращения элемента 201c подачи устройства проявления, валика 201b проявления и фоточувствительного барабана 104. Элемент 12 ведущей шестерни, используемый в этом примере, имеет модуль 1 и количество зубьев 17.

Контейнер подачи проявителя

Далее, со ссылкой на фиг.3 и 4, будет описана конструкция контейнера 1 подачи проявителя в данном варианте осуществления.

Корпус 1a контейнера, в качестве части контейнера 1 подачи проявителя, в которой хранится проявитель, является приближенно цилиндрическим. Цилиндрическая стенка этого корпуса 1a контейнера снабжена отверстием 1b выгрузки проявителя, которое выполнено в форме щели, которая продолжается в направлении, параллельном продольному направлению корпуса 1a контейнера.

Желательно, чтобы этот корпус 1b контейнера был достаточно жестким, чтобы защищать проявитель в нем и предохранять проявитель от утечки, до того как контейнер 1 подачи проявителя используется в первый раз, точнее, во время перевозки контейнера 1 подачи проявителя. Таким образом, в этом варианте осуществления, корпус 1a контейнера сформирован из полистирола посредством литья под давлением. В этой связи, при выборе полимерного вещества, которое должно использоваться в качестве материала для корпуса 1a контейнера, не обязательно ограничиваться полистиролом; могут использоваться другие полимерные вещества, такие как ABS.

Корпус 1a контейнера также снабжен рукояткой 2, которая является частью корпуса 1a контейнера, за которую контейнер 1 подачи проявителя должен удерживаться пользователем, когда пользователь устанавливает или снимает контейнер 1 подачи проявителя. Также желательно, чтобы эта рукоятка 2 была жесткой до известной степени, как и корпус 1a контейнера. Рукоятка 2 сформирована из такого же материала, как материал для основной конструкции корпуса 1a контейнера, и формируется посредством литья под давлением.

Что касается способа крепления рукоятки 2 к корпусу 1a контейнера, то рукоятка 2 может механически соединяться с корпусом 1a контейнера или может прикрепляться к корпусу 1a контейнера с использованием винтов. Кроме того, она может крепиться к корпусу 1a контейнера приклеиванием или сваркой. Все, что требуется по способу крепления рукоятки 2 к корпусу 1a контейнера, состоит в том, чтобы способ обеспечивал прикрепление рукоятки 2 к корпусу 1a контейнера, так чтобы рукоятка 2 не отрывалась и не отделялась от корпуса 1a контейнера, когда контейнер 1 подачи проявителя устанавливается или снимается. В этом варианте осуществления, рукоятка 2 крепится к корпусу 1a контейнера, будучи механически соединенной с корпусом 1a контейнера.

В этой связи, рукоятка 2 может конструироваться отличным от описанного выше образом. Например, рукоятка 2 может крепиться к корпусу 1a контейнера, как показано на фиг.18. В этом случае, контейнер 1 подачи проявителя снабжен шестернями 5 и 6, которые прикреплены к заднему краю корпуса 1a контейнера, исходя из направления, в котором контейнер 1 подачи проявителя вставляется в основной узел устройства формирования изображения, а рукоятка 2 прикреплена к корпусу 1a контейнера, так что остается незакрытой только часть шестерни 6, посредством которой шестерня 6 зацепляется с элементом 12 ведущей шестерни. Эта компоновка может быть названа лучшей, по отношению к описанной выше тем, что средство передачи привода (шестерни 5 и 6) защищены рукояткой 2.

В этом варианте осуществления, рукоятка 2 прикреплена к одному из продольных торцов корпуса 1a контейнера. Однако контейнер 1 подачи проявителя может иметь форму такую, как показано на фиг.19(a), то есть быть достаточно длинным, чтобы тянуться от одного продольного торца корпуса 1a контейнера до другого, и прикрепляется к корпусу 1a контейнера на обоих продольных торцах. В этом случае, контейнер 1 подачи проявителя устанавливается в устройство 10 приема проявителя сверху, как показано на фиг.19(b). Направление, в котором контейнер 1 подачи проявителя устанавливается в устройство 10 приема проявителя или снимается с него, является необязательным. Все, что необходимо, состоит в том, что оно выбирается согласно таким факторам, как конструкция устройства.

Противоположная торцевая стенка корпуса 1a контейнера (исходя из продольного направления корпуса 1 контейнера), откуда прикреплена первая шестерня, снабжена отверстием 1c, через которое корпус 1a контейнера заполняется проявителем. Это отверстие 1c запечатывается уплотнительным элементом (не показан), или тому подобным, после заполнения корпуса 1a контейнера проявителем.

Кроме того, отверстие 1b выгрузки проявителя расположено так, что, когда контейнер 1 подачи проявителя находится в своем рабочем положении, в которое контейнер 1 подачи проявителя поворачивается, будучи поворачиваемым на заданный угол (положение, в котором контейнер подачи проявителя находится после завершения операции по установке контейнера подачи проявителя), отверстие 1b выгрузки проявителя повернуто ориентировочно в сторону, как будет описано позже. К тому же, контейнер подачи проявителя сконструирован так, что он должен устанавливаться в устройство приема проявителя, с отверстием 1b выгрузки проявителя, повернутым ориентировочно вверх.

Шторка контейнера

Далее будет описана шторка контейнера.

Со ссылкой на фиг.3(a), контейнер 1 подачи проявителя снабжен шторкой 2 контейнера, изгиб которой приближенно соответствует таковому у цилиндрической стенки контейнера 1 подачи проявителя, и отверстие 1b выгрузки проявителя остается накрытым этой шторкой 3 контейнера. Шторка 3 контейнера находится в зацеплении с парой направляющих частей 1d, которыми снабжены один и другой продольные торцы корпуса 1a контейнера. Направляющая часть 1d не только направляет шторку 3 контейнера, когда шторка 3 контейнера скользит в направлении для открывания и закрывания, но также предохраняет шторку 3 контейнера от отделения от корпуса 1a контейнера.

Для того чтобы предохранять проявитель от утечки из контейнера 1 подачи проявителя, желательно, чтобы область поверхности шторки 3 контейнера, которая расположена напротив отверстия 1b выгрузки проявителя, когда шторка 3 контейнера находится в закрытом положении, была снабжена уплотнительным элементом (не показан). Взамен, область цилиндрической стенки корпуса 1a контейнера, которая является граничащей с отверстием 1b выгрузки проявителя, может быть оснащена уплотнительным элементом. Очевидно, что и шторка 3 контейнера и корпус 1a контейнера могут быть снабжены уплотнительным элементом. В этом варианте осуществления, однако, уплотнительным элементом снабжен только корпус 1a контейнера.

Кроме того, вместо оснащения контейнера 1 подачи проявителя шторкой контейнера, такой как шторка 2 контейнера в этом варианте осуществления, отверстие 1b выгрузки проявителя может быть герметично запечатано привариванием отрезка уплотнительной пленки, сформированной из полимера, к области стенки корпуса 1a контейнера, которая окружает отверстие 1b выгрузки проявителя. В этом случае, эта уплотнительная пленка снимается, чтобы распечатать отверстие 1b выгрузки проявителя (контейнер 1 подачи проявителя).

В случае такого конструктивного построения, однако, возможно, что, при замене контейнера 1 подачи проявителя, в котором выработан проявитель, небольшое количество проявителя, который все еще остается в контейнере 1 подачи проявителя, будет выходить из отверстия 1b выгрузки проявителя и рассеиваться. Поэтому желательно оснащать контейнер 1 подачи проявителя шторкой 3 контейнера, как в этом варианте осуществления, так что отверстие 1b выгрузки проявителя может быть повторно запечатано.

Разумеется, существуют различные контейнеры подачи проявителя, которые различны по форме отверстия 1b выгрузки проявителя, вместимости проявителя и т.п. Поэтому, если есть вероятность, что вследствие необычной формы отверстия 1b выгрузки проявителя, большой вместимости проявителя и т.п., проявитель будет давать утечку до того, как контейнер 1 подачи проявителя используется для снабжения устройства формирования изображения проявителем, точнее, в то время как контейнер 1 подачи проявителя перевозится, контейнер 1 подачи проявителя может быть оснащен как уплотнительной пленкой, так и шторкой контейнера, описанными выше, для того, чтобы гарантировать, что отверстие 1b выгрузки проявителя остается удовлетворительно запечатанным.

Транспортировочный элемент

Далее, будет описан транспортировочный элемент, установленный в контейнере 1 подачи проявителя.

Контейнер 1 подачи проявителя оснащен транспортировочным элементом 4, который расположен в полости корпуса 1a контейнера. Транспортировочный элемент 4 является элементом выгрузки, который вращается для транспортирования, наряду с перемешиванием, проявителя в корпусе 1a контейнера вверх по направлению к отверстию 1b выгрузки проявителя из нижней части корпуса 1a контейнера. Как показано на фиг.3(b), транспортировочный элемент 4, главным образом, составлен из вала 4a перемешивания и лопасти 4b перемешивания.

Вал 4a перемешивания с возможностью вращения поддерживается корпусом 1a контейнера, на одном из его продольных концов, так что для вала 4a перемешивания является фактически невозможным перемещаться в его продольном направлении. Дугой продольный конец вала 4a перемешивания присоединен к первой шестерне 5, так что вал 4a перемешивания и шестерня 5 являются соосными. Более конкретно, другой продольный конец вала 4a перемешивания и первая шестерня 5 присоединены друг к другу посадкой осевой части первой шестерни 5 в глухое отверстие в виде патрона, которым снабжен продольный конец вала 4a перемешивания. Кроме того, для того, чтобы предохранить проявитель от утечки через зазор возле кольцевой поверхности осевой части первой шестерни 5, этот участок части вала первой шестерни 5 оснащен уплотнительным элементом.

В этой связи, вместо непосредственного присоединения первой шестерни 5 к валу 4a перемешивания, они оба могут присоединяться друг к другу опосредованно, с размещением другого элемента, допускающего передачу движущей силы с первой шестерни 5 на вал 4a перемешивания.

Возможно, что проявитель в контейнере 1 подачи проявителя будет агломерировать и затвердевать. Таким образом, желательно, чтобы вал 4a перемешивания был достаточно жестким для разрыхления агломерированного проявителя, чтобы транспортировать проявитель, даже если проявитель в контейнере 1 подачи проявителя агломерирует и затвердевает. Кроме того, желательно, чтобы вал 4a перемешивания имел как можно меньше трения относительно корпуса 1a контейнера. Поэтому в этом варианте осуществления, с позиции вышеописанных пожеланий, в качестве материала для вала 4a перемешивания, применяется полистирол. Конечно, материал для вала 4a перемешивания не обязательно ограничен полистиролом; могут применяться другие вещества, такие как полиацеталь.

Лопасть 4b перемешивания жестко прикреплена к валу 4a перемешивания. Она предназначена для транспортирования проявителя в контейнере 1 подачи проявителя по направлению к отверстию 1b выгрузки проявителя, наряду с перемешиванием проявителя, в то время как вал 4a перемешивания вращается. Для того чтобы минимизировать количество проявителя, который не может выгружаться из контейнера 1 подачи проявителя, размер лопасти 4b перемешивания, по направлению радиуса контейнера 1 подачи проявителя, представлен достаточно большим для надлежащей величины контактного давления, которое должно создаваться между кромкой лопасти 4b перемешивания и внутренней поверхностью контейнера 1 подачи проявителя, в то время как первая скользит по последней.

Как показано на фиг.3(b), части ведущих концов (части α на фиг.3 (b)) лопасти 4b перемешивания сформированы приблизительно в форме буквы L. Таким образом, в то время как транспортировочный элемент 4 вращается, эти части α слегка отстают от оставшейся части транспортировочного элемента 4, тем самым, проталкивая проявитель по направлению к отверстию 1b выгрузки проявителя. Другими словами, транспортировочный элемент 4 также обладает функцией транспортировки проявителя по направлению к отверстию 1b выгрузки проявителя с использованием этих приблизительно L-образных частей. В этом варианте осуществления, лопасть 4b перемешивания сформирована из листа полиэстера. Разумеется, материал для лопастей 4b перемешивания не обязательно ограничен листом полиэстера; другие полимерные вещества могут применяться при условии, что лист, сформированный из выбранного вещества, является эластичным.

Конструкция транспортировочного элемента 4 не обязательно ограничивается описанной выше, при условии, что транспортировочный элемент 4 может выполнять свою требуемую функцию транспортировки проявителя, чтобы выгружать проявитель из контейнера 1 подачи проявителя, будучи вращаемым; могут применяться различные конструкции. Например, описанный выше транспортировочный элемент 4 может быть модифицирован по материалу, форме и т. д. лопасти 4b перемешивания. Кроме того, может применяться транспортировочный механизм, отличный от описанного выше. В этом варианте осуществления, первой шестерней 5 и транспортировочным элементом 4 являются два компонента, которые сформированы независимо друг от друга и объединены в единую деталь, будучи соединенными друг с другом. Однако первая шестерня 5 и вал 4a перемешивания могут быть отлиты из полимера как целая часть.

Механизм для открывания или закрывания шторки контейнера проявителя

Далее, будет описан механизм для открывания или закрывания шторки контейнера проявителя.

Как показано на фиг.3(c), корпус 1a контейнера оснащен выступом 1e распечатывания и выступом 1f запечатывания, которые предназначены для перемещения шторки 11 устройства проявления. Выступы 1e и 1f распечатывания и запечатывания находятся на круговой поверхности корпуса 1a контейнера.

Выступом 1e распечатывания является выступ для прижимания шторки 11 устройства проявления (фиг.6), чтобы распечатывать отверстие 10b приема проявителя (фиг.6) во время операции установки (которая предназначена для поворота контейнера подачи проявителя в рабочее положение (положение пополнения) посредством поворачивания контейнера подачи проявителя на заданный угол), которая выполняется после установки контейнера 1 подачи проявителя в устройство 10 приема проявителя (устройство формирования изображения).

Выступ 1f распечатывания предназначен для отжимания шторки 11 устройства проявления (фиг.6), чтобы запечатывать отверстие 10b приема проявителя (фиг.6) во время операции выемки контейнера подачи проявителя (которая предназначена для поворота контейнера подачи проявителя в обратном направлении на заданный угол, из его рабочего положения (положения пополнения) в положение, в которое контейнер подачи проявителя является устанавливаемым, или из которого контейнер подачи проявителя является снимаемым).

Для того чтобы заставить шторку 11 устройства проявления открываться или закрываться посредством операции для поворота контейнера 1 подачи проявителя, взаимное расположение между выступом 1e распечатывания и выступом 1f запечатывания задано, как изложено ниже.

То есть они расположены так, что когда контейнер 1 подачи проявителя находится в надлежащем положении в устройстве 10 приема проявителя (фиг.6), выступ 1e распечатывания находится на верхней стороне шторки 11 устройства проявления, исходя из направления, в котором шторка 11 устройства проявления открывается, а выступ 1f запечатывания находится на нижней стороне.

В этом варианте осуществления, контейнер 1 подачи проявителя и устройство 10 приема проявителя сконструированы так, что шторка 11 устройства проявления открывается или закрывается с использованием выступа 1e распечатывания и выступа 11f запечатывания. Однако они могут быть сконструированы, как показано на фиг.21.

Более конкретно, корпус 1a контейнера снабжен зубцом 1k посадки защелки, который является крюком (который перемещается со шторкой 11 устройства проявления), каковой может зацепляться с или отцепляться от шторки 11 устройства проявления. Зубец 1k посадки защелки находится на внешней круговой поверхности корпуса 1a контейнера (он является таким же по положению, как выступ 1e распечатывания).

Для более подробного описания, контейнер 1 подачи проявителя и устройство 10 приема проявителя сконструированы так, что этот зубец 1k посадки защелки защелкивается сверху в часть зацепления (выемку) шторки 11 устройства проявления, по мере того как корпус 1a контейнера поворачивается, зубец 1k посадки защелки прижимает или оттягивает шторку 11 устройства проявителя, сцепленную с ним, чтобы открывать или закрывать шторку 11 устройства проявления. Соединительная часть 11а шторки 11 устройства проявления, которая зацепляется с зубцом 1k посадки защелки, соответствует по форме зубцу 1k посадки защелки, так что две стороны надлежащим образом сцепляются друг с другом.

Кроме того, контейнер 1 подачи проявителя и устройство 11 приема проявителя сконструированы так, что, как только шторка 11 устройства проявителя оттягивается при повороте корпуса 1a контейнера на расстояние, достаточно большое для удовлетворительного повторного запечатывания отверстия 1b выгрузки проявителя, шторка 11 устройства проявления не может поворачиваться дальше, как будет описано позже. Если контейнер 1 подачи проявителя поворачивается дальше, после того как шторка 11 устройства проявления достигла положения, в котором она может удерживать отверстие 1b выгрузки проявителя удовлетворительно запечатанным, часть 1k зубца посадки защелки станови
