Класс 28 b, 28

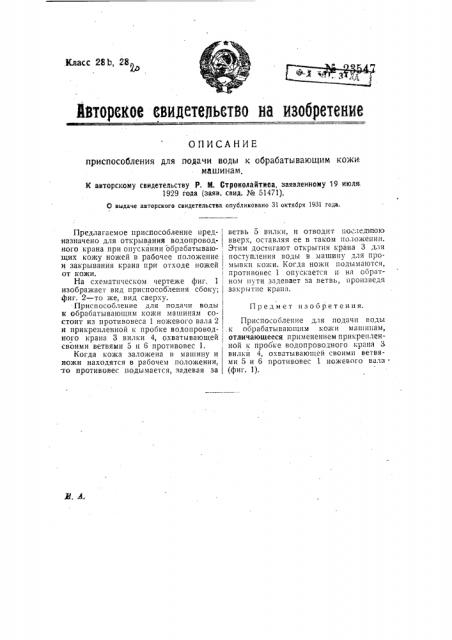

Авторекое евидетельетво на изобретение

ОПИСАНИЕ приспособления для подачи воды к обрабатыва1ощим кожи. машинам.

K авторскому свидетельству P. М. Строколайтиса, заявленному 19 июле

1929 года (заяв. свид. ¹ 51471).

О выдаче авторского свидетельства опубликовано 31 октября 1931 года.

Предмет изобретения. (фиг. 1).

Предлагаемое приспособление предназначено для открывания водопроводного крана при опускании обрабатывающих кожу ножей в рабочее положение и закрывания крана при отходе ножей от кожи.

На схематическом чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 — то же, вид сверху.

Приспособление для подачи воды н обрабатывающим кожи машинам состоит из противовеса 1 ножевого вала 2 и прикрепленной к пробке водопроводного крана 3 вилки 4, охватывающей своими ветвями 5 и 6 противовес 1.

Когда кожа заложена в машину и ножи находятся в рабочем положении, -.го противовес подымается, задевая за в етвь 5 вилки, н отводит. пос:1еднюю вверх, оставляя ее в таком положении., Этим достигают открытия крана 3 для поступления воды в машину для промывки кожи. Когда ножи подымаются, противовес 1 опускается и на обратном пути задевает за ветвь, произведя закрытие крана, Приспособление для подачи воды . к обрабатывающим кожи машинам, отличавшееся применением прикреплен, ной к пробке водопроводного крана Ъ вилки 4, охватывающей своими ветвями 5 и 6 противовес 1 ножевого вала
