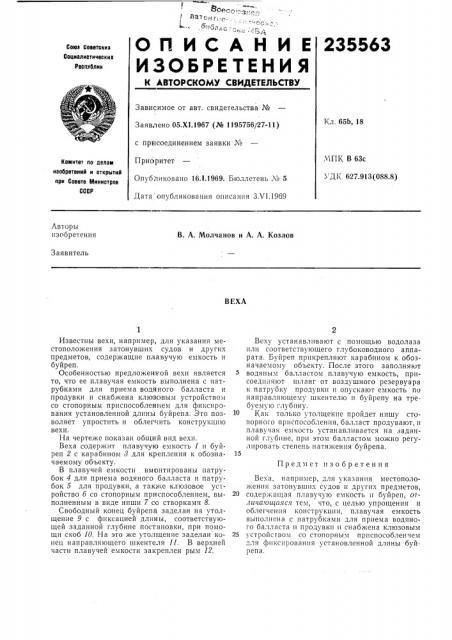

О П И С А Н И Е 235563

ИЗОБРЕ ТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соеа Советских

Социалистических

Респхйлик

Зависимое от авт. свидетельства №

Заявлено 05.XI.1967 (№ 1195756/27-11) с прИсоединением заявки ¹

Кл. 65b, 18

Приоритет.ЧПК В 63с

УДК 627.913(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

Опубликовано 16.I.1969. Бюллетень ¹ 5

Дата опубликования описания ЗХ1.1969

Авторы изобретения

В, А. Молчанов и А. А. Козлов

Заявитель

ВЕХА

Предмет изобретения

Известны вехи, например, для указания местоположения затонувших судов и других предметов, содержащие плавучую емкость и буйреп.

Особенностью предложенной вехи является то, что ее плавучая емкость выполнена с патрубками для приема водяного балласта и продувки и снабжена клюзовым устройством со стопорным приспособлением для фиксирования установленной длины буйрепа. Зто позволяет упростить и облегчить конструкцию вехи, На чертеже показан общий вид вехи.

Веха содержит плавучую емкость 1 и буйреп 2 с карабином 8 для крепления к обозначаемому объекту.

В плавучей емкости вмонтированы патрубок 4 для приема водяного балласта и патрубок 5 для продувки, а также клюзовое устройство б со стопорным приспособлением, выполненным в виде ниши 7 са створками 8.

Свободный конец буйрепа заделан на утолщение 9 с фиксацией длины, соответствующей заданной глубине постановки, при помощи скоб 10. На это же утолщение заделан конец направляющего шкентеля 11. В верхней части плавучей емкости закреплен рым 12.

Веху устанавливают с помощью водолаза или соответствующего глубоководного аппарата. Буйреп прикрепляют карабином к обозначаемому объекту. После этого заполняют водяным балластом плавучую емкость, присоединяют шланг от воздушного резервуара к патрубку продувки и опускают емкость по направляющему шкентелю и буйрепу на требуемую глубину.

10 Как только утолщение пройдет нишу стопорного приспособления, балласт продувают, и плавучая емкость устанавливается на заданной глубине, при этом балластом можно регулировать степень натяжения буйрепа.

Веха, например, для указания местоположения затонувших судов и других предметов, 20 содержащая плавучую емкость и буйреп, отлика ои аяся тем, что, с целью упрощения и облегчения конструкции, плавучая емкость выполнена с патрубками для приема водяного балласта и продувки и снабжена клюзовым

25 устройством со стопорным приспособлением для фиксирования установленной длины буйрепа.
