Способ изготовления полых железобетонныхизделий

Иллюстрации

Показать все

Реферат

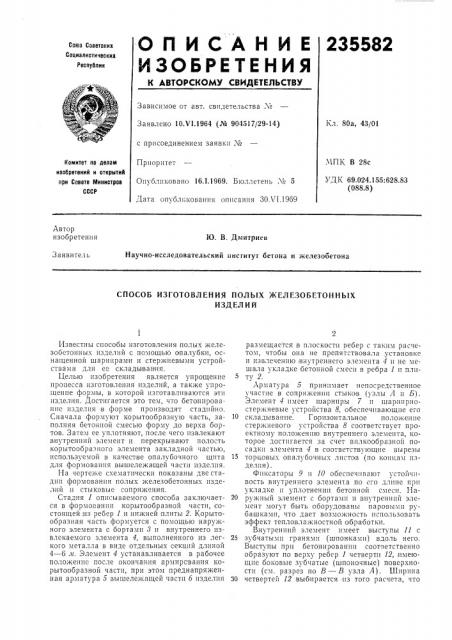

0 П И С А Н И Е 235582

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 10.V1.1964 (¹ 904517/29-14) Кл. 80а, 43/01 с присоединением заявки ¹

МПК В 28с

УДК 69.024.155:628,83 (088.8) Приоритет

Опубликовано 16.1.1969, Ьюллстень ¹ 5

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания ЗОЛ !.1969

Автор изобретения

10. В. Дмитриев

Научно-исследовательский институт бетона и железобетона

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ IlOJlbIX ЖЕЛЕЗОБЕТОННЪ|Х

ИЗДЕЛ И Й

Известны способы изготовления полых железобетонных изделий с помощью опалубки, оснащенной шарнирами и стержневыми устройствами для ее складывания.

Целью изобретения является упрощение процесса изготовления изделий, а также упрощение формы, в которой изготавливаются эти изделия. Достигается это тем, что бетонирова)IlIc изделия в форме производят стадийно.

Сначала формуют корытообразную часть, заполняя бетониои смесью форму до верха бортов. Затем ее уплотняют, после чего извлекают внутренний элемент и перекрывают полость корытообразного элемента закладной частью, используемой в качестве опалубочного щита для формования вышележащей части изделия.

1-1а чертеже схематически показаны две стадии формования полых железобетонных изделий и стыковые сопряжения.

Стадия I описываемого способа заключается в формовании корытообразной части, состоящей из ребер 1 и нижней плиты 2. Корытообразная часть формуется с помощью наружного элемента с бортами 3 и внутреннего извлекаемого элемента 4, выполненного из легкого металла в виде отдельных секций длиной

4 — 6 и. Элемент 4 устанавливается в рабочее положение после окончания армирсвания корытообразной части, при этом преднапряженная арматура 5 вышележащей части 6 изделия размещается в плоскости ребер с таким расчетом, чтобы она не препятствовала установке и извлеченшо внутреннего элемента 4 и не мешала укладке бетонной смеси в ребра 1 и пли5 ту 2.

Арматура 5 принимает непосредственное участие в сопряжении стыков (узлы:- 1 и Б).

Элемент 4 имеет шарниры 7 и шарнирностержневые устройства 8, обеспечивающие его

10 складывание. Горизонтальное положение стержневого устройства 8 соответствует проектному положению внутреннего элемента, которое достигается за счет вилкообразиой посадки элемента 4 в соответствующие вырезы торцовых опалубочных листов (по концам изделия) .

Фиксаторы 9 и 10 обеспечивают устойчивость внутреннего элемента по его длине при укладке и уплотнении бетонной смеси. 1-1а20 ружный элемент с бортами и внутренний элемент могут быть оборудованы паровыми рубашками, что дает возможность использовать эффект тепловлажностной обработки.

Внутренний элемент имеет выступы 11 с

25 зубчатыми гранями (шпонками) вдоль него.

Выступы при бетонировании соответственно образуют по верху ребср 1 четверти 12, имеющие боковые зубчатые (шпоночные) поверхности (см. разрез по  — В узла Л). Ширина

30 четвертей 12 выбирается из того расчета, что

235582

40 на них опирается закладная часть 13,,используемая в качестве щита для формования вышеле>кащей части изделия.

Зубчатая поверхность робер способствует лучшему стыковому сопряжению. Для удооства бетонирования элемент 4 имеет направляющие листы 14. Бетонирование производится пластичной бетонной смесью (осадка конуса

7 — 9 с,я). Уплотнение бетонной смеси осуществляется с помощью навесных вибраторов, установленных на бортах и днище .наружного элемента формы, плп с помощью впбростола.

Если применяется менее пластичная бетонная

ciIeca, сначала оетонируется HIt> няя a IIrTa 2, устанавливается внутренний элемент 4 и затем бетонпруются ребра 1. При бетонпровании корытообразной части используются арматурные выпуски 15 в виде петель или крючков, которые для получения надежного стыкового сопряжения соединены с арматурой 5 вышележащей части изделия.

Стадия П изготовления полых железобетонных изделий состоит в формовании вышеле>кащей части изделия. Когда бетон корытообразной части достигает ми нимальной прочности (порядка 60 — 80 кг/сл- ); т. е. будучи полусухим, способен воспринимать нагрузки, возникающие при бетонировании части б изделия, производится, извлечение внутреннего элемента с помощью крана 1б с целью повторного его использования. В. образовавшиеся четверти 12 устанавливается закладная часть 18 (плоский асбоцементный лист, который перекрывает полость корытообразного элемента, являясь опалубочным щитом для формования части б изделия), укладывается арматурная сетка 17 и производится бетонирование вышележащей части изделия с помощью впброрейки 18. Зазоры, которые могут получиться при установке закладной части 18, заделываются раствором.

Притяжение закладной части к ребрам обеспечивается проволочными завязками, перекинутыми по ширине листов и закрепленными к выпускам 15, что позволяет избежать вибрации листов при уплотнении бетонной смеси в вышележащей части 6. Если ширина листов значительна, жесткость закладной части может быть увеличена с помощью временных инвентарных стоек 19, устанавливаемых на плиту 2 или (через пригочно-вытяжные проемы) на пол стенда.

Раздельный способ формования полых железобетонных изделий позволяет применять два вида бетонной смеси: для бетонирования корытообразной части — приготовленную на мелком щебне 5 — 15 >яll с большим расходом цемента, а для бетонирования вышележащей части изделия — приготовленную на обычном щебне 3 — 30 м,я с меньшим содержанием цемента или легкую бетонную смесь, После того как бетон изделия достигает достаточной прочности, производится отпуск напряжений в арматуре.

Совокупность конструктивных мер, предусмотренных при решении стыкового сопряжения, позволяет считать его достаточно надежным. Зубчатая поверхность обеспечивает восприятие среза и смятия; петлевые арматурные выпуски 15, соединенные с прсднапряженной арматурой вышележащей части изделия, воспринимают отрывное усилие плиты от ребер.

Предмет изобретения

Способ, изготовления полых железобетонных изделий типа воздуховодов и т. и. путем формования их в форме, имеющей наружный элемент с бортами и внутренний извлекаемый элемент, отличающийся тем, что, с целью упрощения процесса, а также формы, бетонирование изделия в форме производят стадийно: формуют сначала корытообразную часть, заполняя бетонной смесью форму до верха бортов, а после ее уплотнения извлекают внутренний элемент, затем перекрывают полость корытообразного элемента закладной частью, используемой в качестве опалубочного щита для формования вышеле>кащей части изделия.
