Способ диагностики трещинообразования в металлоконструкциях

Способ диагностики трещинообразования в металлоконструкциях

Иллюстрации

Показать все

Реферат

Изобретение относится к контрольно-измерительной технике и может быть использовано для диагностики деформаций, трещинообразования и прогнозирования остаточного ресурса металлоконструкции до образования макротрещины в зонах концентрации напряжений, нагружение которых проходит в условиях циклического упругопластического и пластического деформирования.

Известен способ контроля деформаций методом делительных сеток (Пригоровский Н.И. Методы и средства определения полей деформаций и напряжений: Справочник. - М.: Машиностроение, 1983. - 248 с.). Метод заключается в том, что для определения деформации элемента металлоконструкции подготавливают на них контрольные площадки. Подготовка заключается в нанесении сетки с помощью алмазного наконечника. После нагружения оценивают максимальные диапазоны изменения деформаций, которые определяются на основе соотношений между размерами ячеек сетки и градиента поля деформаций с учетом погрешностей обмера сетки при различной ширине линий.

Недостатком метода является сложность его автоматизации для контроля несущих металлоконструкций.

Наиболее близким является способ контроля трещинообразования металлоконструкций (патент РФ №2255327), заключающийся в том, что на диагностируемой металлоконструкции определяют наиболее вероятные места разрушения металлоконструкции и подготавливают в них контрольные площадки. Подготовка контрольных площадок заключается в зачистке их поверхностей до шероховатости 0,32 мкм ≥ R_a>0,16 мкм. С помощью оптических датчиков проводят измерение зоны упругопластического деформирования. Регистрация и количественная оценка изменений линейных размеров зон упругопластического деформирования поверхности контрольных площадок служит мерой степени усталостного повреждения узла исследуемой металлоконструкции, а при достижении зоной своих максимальных размеров происходит образование макротрещины.

Недостатком метода является сложность при подготовке контрольных площадок и применимость для металлоконструкций, работающих только в упругопластической области нагружения.

Задачей настоящего изобретения является расширение сферы применения диагностики трещинообразования металлоконструкций, элементы которых в процессе нагружения подвергаются пластическому или упругопластическому деформированию, с возможностью наблюдения и прогнозирования кинетики процесса накопления усталостного повреждения во времени.

Поставленная задача решается тем, что в предлагаемом способе диагностики трещинообразования в металлоконструкциях определяют наиболее вероятные места разрушения металлоконструкции, подготавливают контрольные площадки в наиболее вероятных местах ее разрушения, исследуют поверхности контрольных площадок и определяют степень поврежденности, согласно изобретению на поверхность контрольных площадок наносят две и более реперные линии вблизи концентратора напряжений параллельно предполагаемому направлению развития трещины на одинаковом расстоянии друг от друга, проводят измерение расстояния между реперными линиями и определяют степень поврежденности узла исследуемой металлоконструкции по изменению расстояния между линиями.

Образование макротрещины произойдет, когда расстояние между линиями достигнет своего максимального значения.

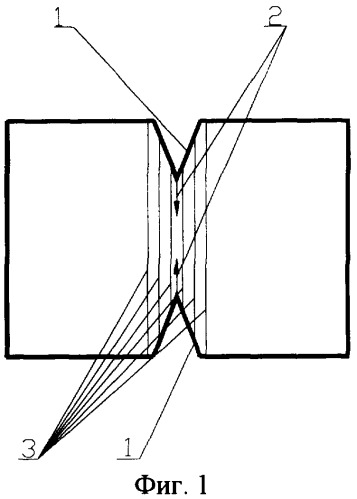

На фиг.1 показана подготовленная контрольная площадка с нанесенными реперными линиями. На позициях 1 показаны концентраторы напряжений. Предполагаемое направление развития трещин от концентраторов показано на позициях 2. Для контроля повреждаемости на контрольную площадку нанесены реперные линии 3 параллельно предполагаемому направлению развития трещины на одинаковом расстоянии друг от друга.

На фиг.2-6 показаны фото подготовленной поверхности лабораторного образца около концентратора напряжений до испытаний и отработавшего 100, 150, 200 и 250 тыс.циклов нагружения соответственно.

В таблице приведены результаты измерений расстояний между реперными линиями, находящимися в зоне максимального пластического деформирования около концентратора напряжений.

Пример. На лабораторных плоских образцах из Ст 3 сп с симметричными боковыми надрезами V-образного профиля при теоретическом коэффициенте концентрации напряжений α_σ=5,73 в условиях циклического растяжения с асимметрией цикла А=σ_min/σ_max=0,2 (σ_min - минимальное напряжение в образце за цикл, σ_max - максимальное напряжение в образце за цикл) моделировали условия работы нижнего пояса мостового крана грузоподъемностью 32,5 т, пролетом 28,5 м, группы режима 5К. Образец испытывали при напряжении σ_max=150 МПа, отвечающем расчетным напряжениям в нижнем поясе крана.

Поверхность испытываемых образцов в районе концентратора напряжений зачищалась до шероховатости R_a=6,3 мкм. После чего были нанесены реперные линии (в количестве n=6) параллельно предполагаемому развитию трещины с расстоянием между ними 1 мм. Число циклов нагружения для первой контрольной проверки составило 100 тыс. цик.

Последующие проверки выполнялись через 50 тыс. цик., в соответствии с регламентом для групп режима кранов по ГОСТ 25546/ИСО 4301.

Замеры изменений расстояния между двумя линиями, расположенными в зоне наибольшего пластического деформирования, снимались через каждые 50 тыс.циклов нагружения от 100 тыс.циклов до 250 тыс.циклов. Полученные результаты сведены в таблицу.

Анализируя полученные данные, можно судить о том, что данное изобретение позволяет отслеживать кинетику накопления поврежденности на контрольной площадке, прогнозировать остаточный ресурс и определять момент образования макротрещины. Предложенный способ может применяться для автоматизированной диагностики трещинообразования и деформаций металлоконструкций, работающих в условиях циклического нагружения и имеющих концентраторы напряжений (такие, как сварные швы, заклепки, отверстия, подрезы и т.п.).

0	100	150	200	250
тыс.циклов	тыс.циклов	тыс.циклов	тыс.циклов	тыс.циклов
Lпд, мм	Lпд, мм	Lпд, мм	Lпд, мм	Lпд, мм
1	1,2	1.4	1.7	2,1
Расстояние между реперными линиями до нагружения, фиг.2	Увеличение расстояния между реперными линиями в зоне максимальной пластической деформации, фиг.3	Увеличение расстояния между реперными линиями в зоне максимальной пластической деформации, фиг.4	Увеличение расстояния между реперными линиями в зоне максимальной пластической деформации, фиг.5	Достижение максимальных размеров, соответствующее моменту соединение микротрещин в макротрещину, фиг.6

Способ диагностики трещинообразования в металлоконструкциях в условиях циклического нагружения, заключающийся в том, что определяют наиболее вероятные места разрушения металлоконструкции, подготавливают контрольные площадки в наиболее вероятных местах ее разрушения, исследуют поверхности контрольных площадок и определяют степень поврежденности диагностируемой металлоконструкции, отличающийся тем, что на поверхности контрольных площадок наносят две и более реперные линии вблизи концентратора напряжений параллельно предполагаемому развитию трещины на одинаковом расстоянии друг от друга, последовательно через заданное число циклов проводят ряд проверок диагностируемой металлоконструкции, заключающихся в том, что производят измерение расстояния между реперными линиями и определяют степень поврежденности узла исследуемой металлоконструкции по изменению расстояния между указанными линиями.
