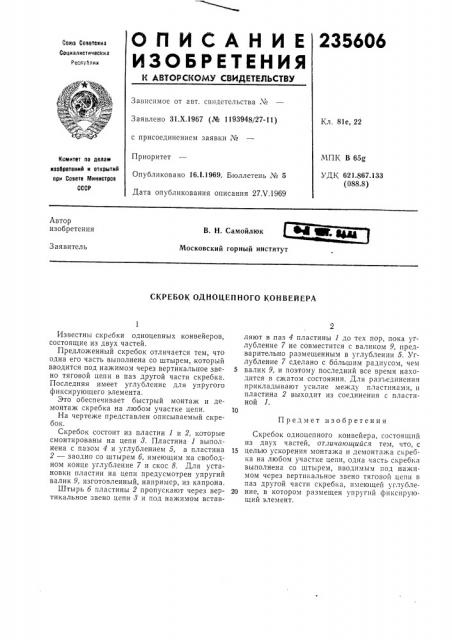

ОПИСАНИЕ

ИЗО БР ЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

235606

Соеа Советсиит

Сониалистичеснкх

Республик

Зависимое от авт. свидетельства ч0

Заявлено 31.Х.1967 (М 1193948/27-11) Кл. 81е, 22 с присоединением заявки ч

МПК В 65g

УДК 621.867.133 (088.8) Приоритет

Опубликовано 16.1.1969. Бюллетень № 5

Дата опубликования описания 27Х.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. Н. Самойлюк Фф Я,,В и ц

Заявитель

Московский горный институт

СКРЕБОК ОДНОЦЕПНОГО КОНВЕЙЕРА ляют в,паз 4 пластины 1 до тех пор, пока углубление 7 не совместится с валиком 9, предварительно размещенным в углублении 5. Углубление 7 сделано с ббльшим радиусом, чем

5 валик 9, и поэтому последний все время находится в сжатом состоянии. Д,чя разъединения прикладывают усилие между пластинами, и пластина 2 выходит из соединения с пластиной 1.

Скребок одноцепного конвейера, состоящий из двух частей, от.шчающийся тем, что, с

15 целью ускорения монтажа и демонтажа скребка на любом участке цепи, одна часть скребка выполнена со штырем, вводимым под нажимом через вертикальное звено тяговой цепи в паз другой части скребка, имеющей углубле20 ние, в котором размещен упругий фиксирующий эл ем ент.

Известны скребки одноцепных конвейеров, состоящие из двух частей.

Предложенный скребок отличается тем, что одна его часть выполнена со штырем,,который вводится под нажимом через вертикальное звено тяговой цепи в паз другой части скребка.

Последняя имеет углубление для упругого фиксирующего элемента.

Это обеспечивает быстрый монтаж и демонтаж скребка на любом участке цепи.

На чертеже представлен описываемый скребок.

Скребок состоит из пластин 1 и 2, которые смонтированы на цепи 8. Пластина 1 выполнена с пазом 4 и углублением 5, а пластина

2 — заодно со штырем б, имеющим на свободном конце углубление 7 и скос 8. Для установки пластин на цепи предусмотрен упругий валик 9, изготовленный, например, из капрона.

Штырь б пластины 2 пропускают через вертикальное звено цепи 8 и под нажимом вставПредмет изобретения

235606
