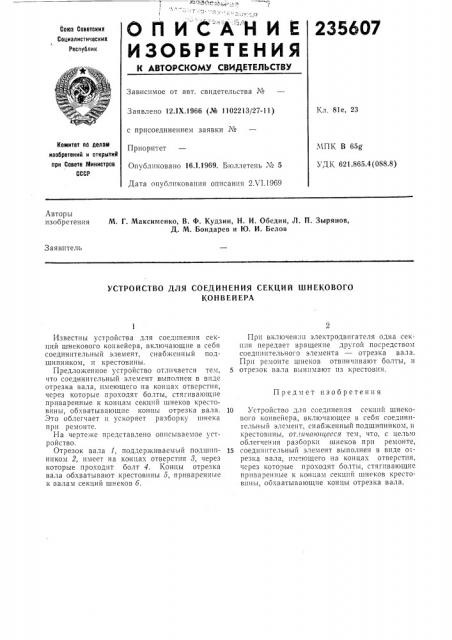

О П И С А"Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 23

Заявлено 12.1Х,1966 (№ 1102213/27-11) с присоединением заявки №

Приоритет

Опубликовано 16.1.1969. Бюллетень ¹ 5

Дата опубликования описания 2Х1.1969

Комитет па делам изобретеиий и открытиИ при Совете Министров

СССР

МПК В 65g

УДК 621.865.4(088.8) Авторы изобретения

М. Г. Максименко, В. Ф. Кудзин, Н. И. Обедин, Л. П. Зырянов, Д. М. Бондарев и Ю. И. Белов

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ШНЕКОВОГО

КОНВЕЙЕРА

Предмет изобретения

Известны устройства для соединения секций шнекового конвейера, включающие в себя соединительный элемент, снабженный подшипником, и крестовины.

Предложенное устройство отличается тем, что соединительный элемент выполнен в виде отрезка вала, имеющего на концах отверстия, через которые проходят болты, стягивающие приваренные к концам секций шнеков крестовины, обхватывающие концы отрезка вала.

Зто облегчает и ускоряет разборку шнека при ремонте.

На чертеже представлено описываемое устройство.

Отрезок вала l, поддерживаемый подшипником 2, имеет на концах отверстия 8, через которые проходит болт 4. Концы отрезка вала обхватывают крестовины 5, приваренные к валам секций шнеков 6.

При вкгпочен;и электродвигателя одна секция передает вращение другой посредством соединительного элемента — отрезка вала.

При ремонте шнеков отвинчивают болты, и

5 отрезок вала вынимают из крестовин.

10 Устройство для соединения секций шнекового конвейера, включающее в себя соединигельный элемент, снабженный подшипником, и крестовины, от шчпющееся тем, что, с цель о облегчения разборки шнеков при ремонте, 15 соединительный элемент выполнен в виде otрезка вала, им ющего на концах отверстия, через которые проходят болты, стяп вающие приваренные к концам секций шнеков крестовины, обхватывающие концы отрезка вала.

235607

Составитель Т. Дорошевская

Тскред Л. Я. Левина Коррсктор В. В. Громова

Редактор И. Грузова

Типография, пр. Сапунова, 2

Заказ 739/13 Тираж 480 Подписиое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мииистров СССР

Москва, Центр, ир. Серова, д. 4
