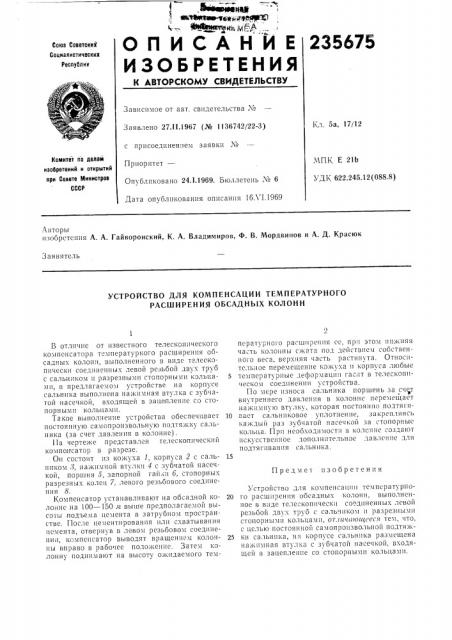

О П И С А Н И Е 23567

Союз СоветскиМ

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл, 5а, 17/12

Заявлено 27.I 1.1967 (№ 1136742/22-3) с присоединен:!ем заявки ¹

Приоритет—

Опубликовано 24.1.1969. Бюллетень № 6

Комитет по делай изобретений и открытий при Совете Министров

СССР

МПК Е 21Ь

УДК 622.245.12(088.8) Дата опубликования описания 1бЛ I,1969

AI3TOPbl изобретения А. А. Гайворонский, К. А. Владимиров, Ф. В. Мордвинов и А. Д. Красюк

Заявитель

УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ ТЕМПЕРАТУРНОГО

РАСШИРЕНИЯ ОБСАДНЫХ КОЛОНН

Предмет изобретения

В отличие от известного телескопического компсисатора температурного расширения оосад IHIx колонн, выполненного в виде телескопически соединенных левой рсзьбо!! двух труб с сальником и разрезными стопорными кольцами, в предлагаемом устройстве иа корпусе с3.чьника Вьlполн&на на "кими ая Вт лка с з Оча той насечкой, входящей в зацепление со стопорными кольцами.

Такое выиолнс.ние устройства обеспечивает постоянную самопроизвольную подтяжку сальника (за счет давления в колонне).

П3 lepTPFKe HpQgcT3B. !OF(TLлесKol! IIHеcKI1й компонcатoр в разрезе.

Он состоит из кожуха 1, корпуса 2 с сальником 3, иажимной втулки 4 с зубчатой насечкой, поршня 5, запорной ганки 6, стопорных разрезных колец 7, левого резьбового соединения 8.

Компенсатор устанавливают на обсадной колоние на 100 — 150 л выше предполагаемой высоты подъема цемента в затрубном пространстве. После цементирования или схватывания цемента, отвернув в левом рсзьбовом соединении, компсисатор выводят вращением колонны вправо в рабочее положение. Затем колонну поднимают на высоту ожидаемого температурного расширения сс, пр:I этом нижняя часть колонны сжата под действием собственного веса, верхняя часть растянута, Относительное пepe»eщенlle НОЖАМ хa» корпх са,люоые

5 т е м и с р а ту p H hl c 1 е ф О р м 3 Ц и и 1 3 c H T В т е 1 е с к О и ическом соединении устройства.

По мере износа сальника поршень за счет внутреннего давления в колонне перемещает нажимную втулку, которая постоянно подтяги10 васт сальниковое уплотнение, закрепляясь каждый р33 31 оч атой H 3cc l oÉ 3 3 стопорив!с кольца. IlpH необ: одимости в колоние создают искусственное дополнительное давление для подтягивания сальника.

Устройство для компенсации тсмпсратурио20 го расширения обсадных колонн, выполненное в виде телескопически со"динениых лсвой резьбой двух труб с сальником H разрезными стопорными кольцами, от.1ичшои1сес» тем, что, с целью постоянной самопроизвольной подтяж25 и сальника, на корп се сальника раз !С!цена иажимная втулка с зубчатой насечкой, входящей в зацепление со стопорными кольцами.

235675

Составитель В. Артынов

Текрсд Т, П. Курилко Коррсктор 3. И. Тарасова

Редактор В. Кузнецов

Типогра<рия, пр. Сапу lOB3, 2

Заказ 809 8 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений i(огкрытпй при Совстс Л4 цистров СССР

I43oclaBа, Центр, пр. Серова, д. 4
